Направляющее колесо <120, 130, K, 130LCN>[EU1, NA, STD] — HITACHI ZX130LCN-3F-AMS

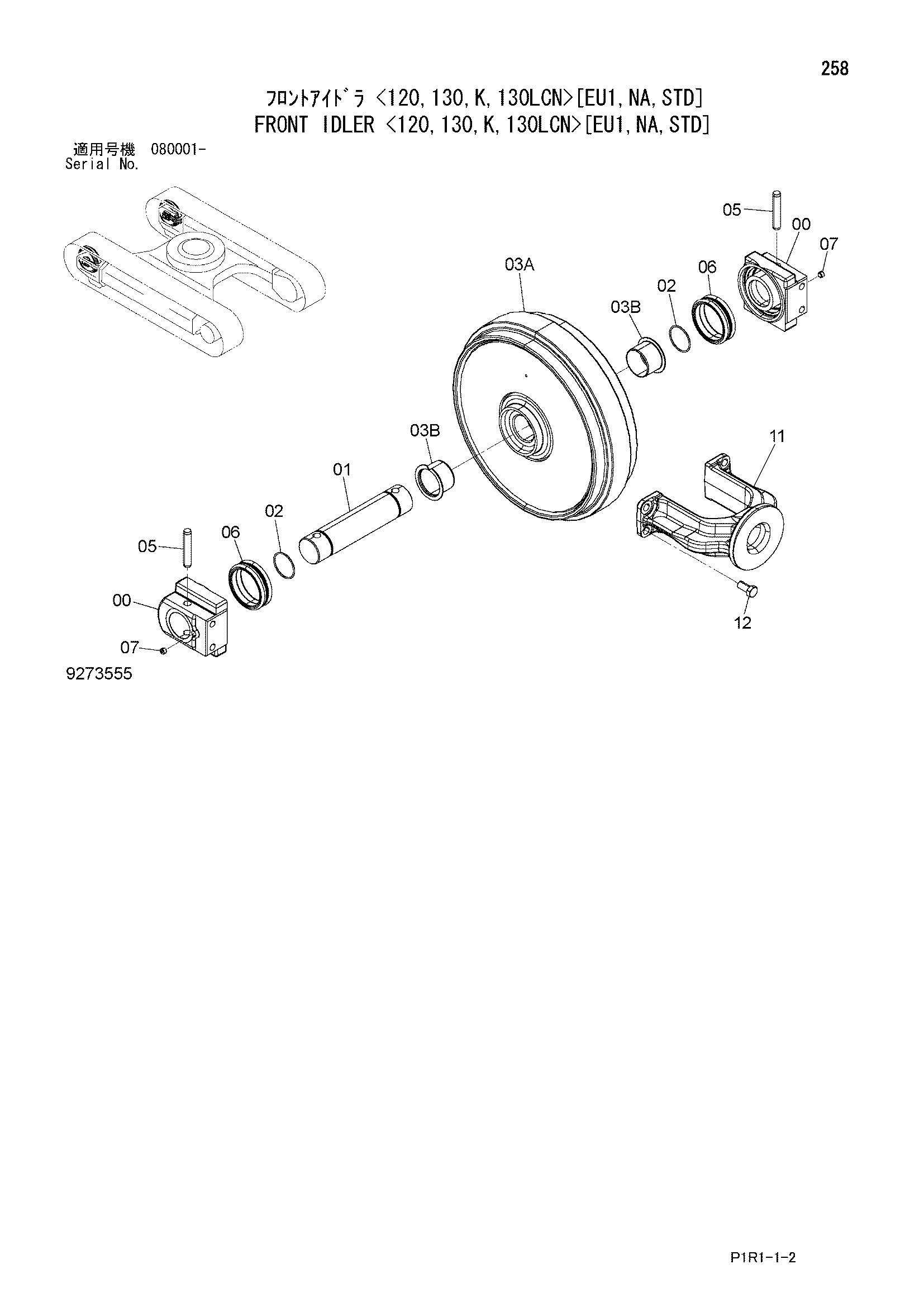

Заводская схема «Направляющее колесо <120, 130, K, 130LCN>[EU1, NA, STD]» для HITACHI ZX130LCN-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Направляющее колесо <120, 130, K, 130LCN>[EU1, NA, STD] HITACHI ZX130LCN-3F-AMS](/catalog-drawings/57/5738ec00-1719-4c1b-ada8-f52d4da25685.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9273555 | Направляющее колесо в сборе | 2 | |
| 00-07 | 9273554 | Направляющее колесо в сборе | 1 |
| 00 | 1020173 | Подшипник | 2 |
| 01 | 3035618 | Мост | 1 |
| 02 | A810060 | Уплотнительное кольцо | 2 |
| 03 | 9273553 | Направляющее колесо | 1 |
| 03A | 7051671 | Направляющее колесо | 1 |
| 03B | 3069556 | Втулка | 2 |
| 05 | 4255804 | Палец | 2 |
| 06 | 4153468 | Комплект уплотнений | 2 |
| 07 | 4315607 | Пробка | 2 |
| 11 | 1026807 | Вилка | 1 |
| 12 | J901635 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130LCN-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
