Интеркоолер трубопроводы — HITACHI ZX130LCN-3F-AMS

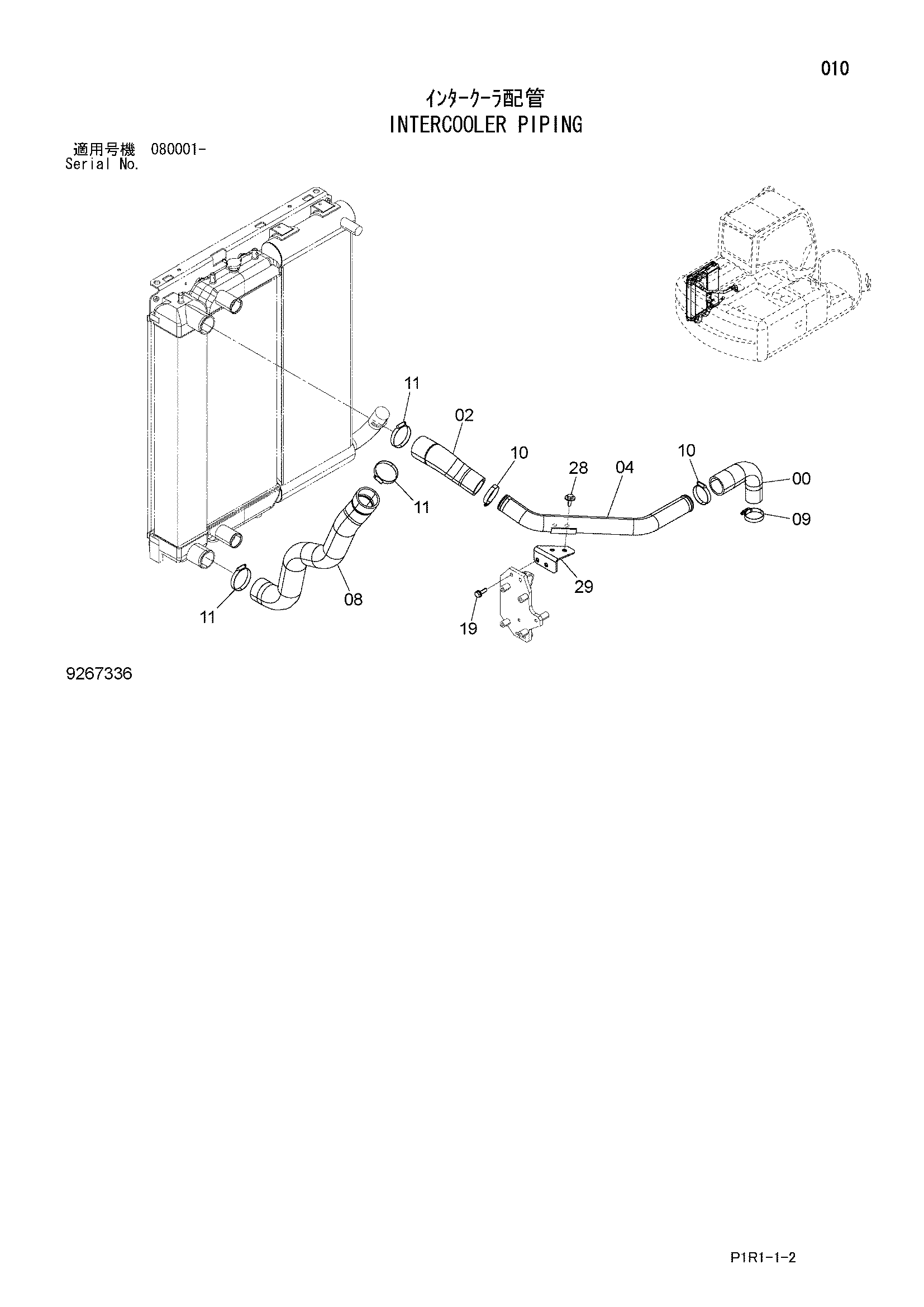

Заводская схема «Интеркоолер трубопроводы» для HITACHI ZX130LCN-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4654096 | Воздушный шланг | 1 |
| 02 | 4681479 | Воздушный шланг | 1 |
| 04 | 8107749 | Трубка воздушный | 1 |
| 08 | 3108936 | Воздушный шланг | 1 |
| 09 | 4504198 | Хомут шланга | 1 |
| 10 | 4504199 | Хомут шланга | 2 |
| 11 | 4504491 | Хомут шланга | 3 |
| 19 | J271035 | Болт с шайбой | 2 |
| 19A | J901035 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 28 | J281030 | Болт с шайбой | 2 |
| 28A | J901030 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 29 | 9767197 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130LCN-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
