Пилотные гидролинии — HITACHI ZX130L-3HCME

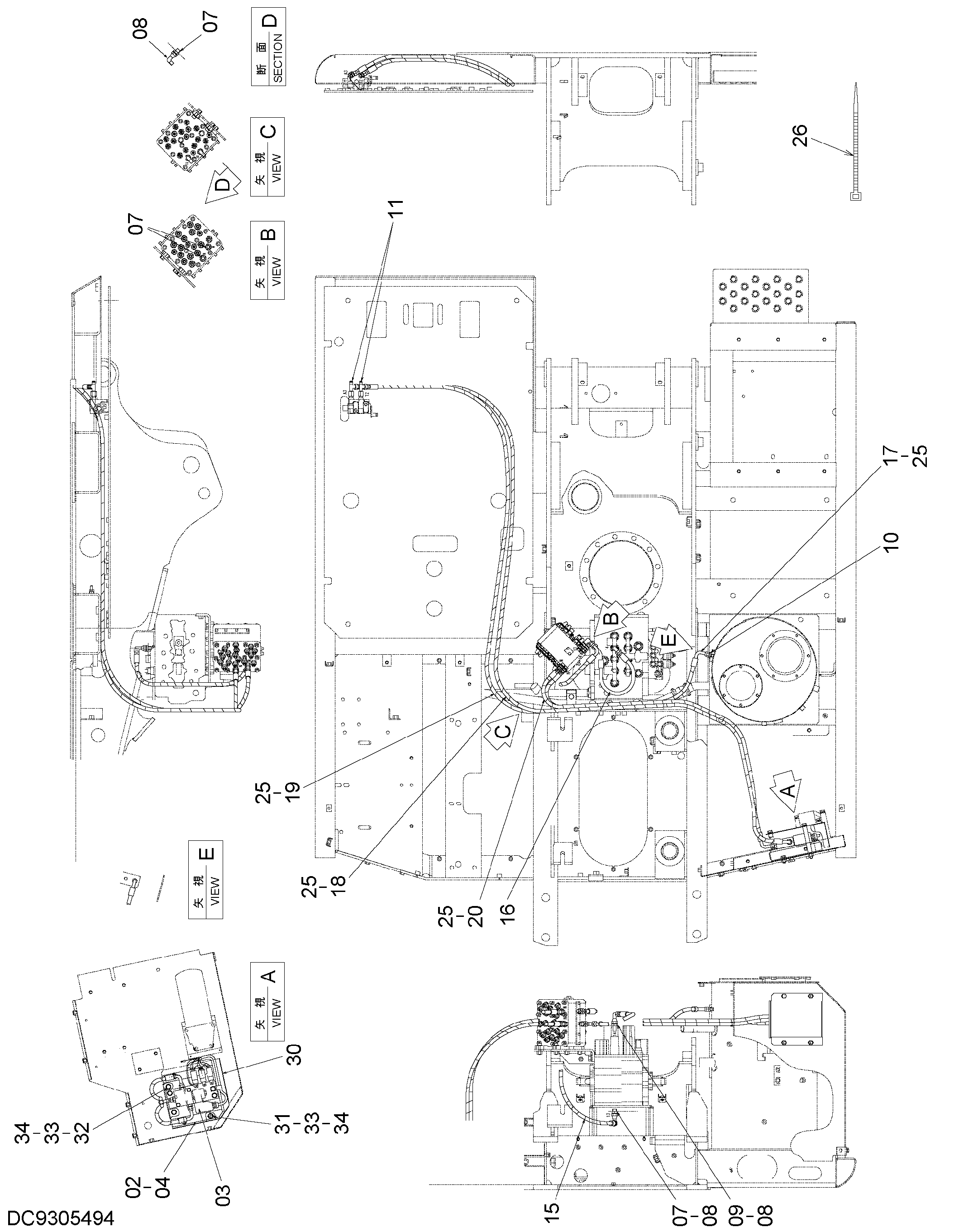

Заводская схема «Пилотные гидролинии» для HITACHI ZX130L-3HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J271025 | Болт с шайбой | 3 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271035 | Болт с шайбой | 2 |
| 03A | J901035 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 8123840 | Кронштейн | 1 |
| 07 | A852133 | Адаптер | 5 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4239976 | Унион S | 4 |
| 09 | 4202422 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852123 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4246672 | Соединительный штуцер | 2 |
| 15 | 9197259 | Шланг в сборе | 1 |
| 15A | 4448631 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 2 |
| 16 | 4448064 | Шланг | 1 |
| 17 | 4612020 | Шланг | 1 |
| 18 | 4669106 | Шланг | 1 |
| 19 | 4676390 | Шланг | 1 |
| 20 | 4390218 | Шланг | 1 |
| 25 | 4327293 | Защитный кожух | 19 |
| 26 | 4055312 | Ленточный зажим | 10 |
| 30 | 8123841 | Крышка | 1 |
| 31 | J901010 | Болт | 1 |
| 32 | J901002 | Болт | 2 |
| 33 | A590110 | Плоская шайба | 3 |
| 34 | A590910 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130L-3HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
