Гидролинии рабочего оборудования (рукоять - навесное оборудование) — HITACHI ZX130L-3HCME

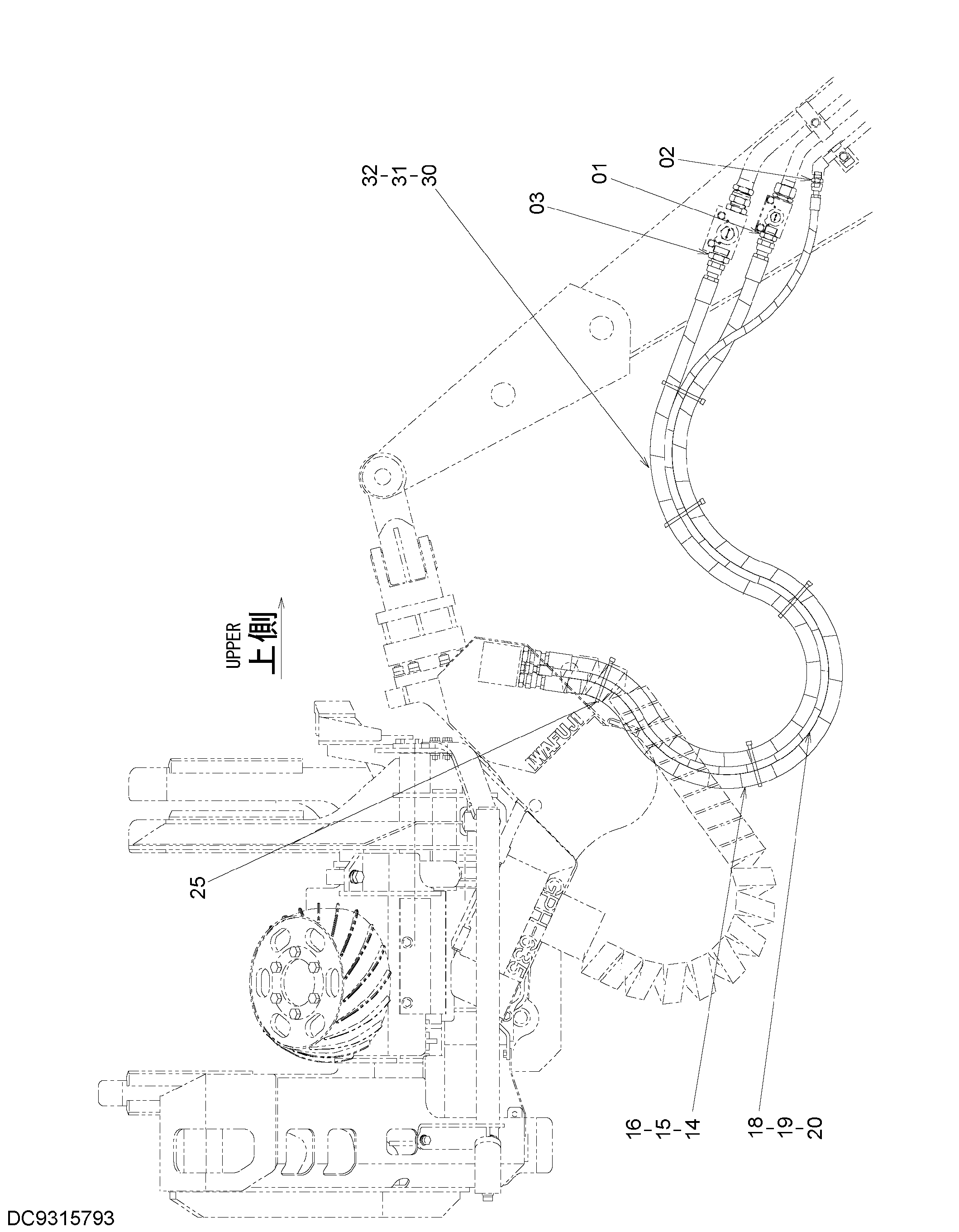

Заводская схема «Гидролинии рабочего оборудования (рукоять - навесное оборудование)» для HITACHI ZX130L-3HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A853188 | Адаптер | 1 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 02 | 4210942 | Адаптер | 1 |
| 03 | A853108 | Адаптер | 1 |
| 03A | 970860 | Уплотнительное кольцо | 1 |
| 14 | 4676244 | Шланг | 1 |
| 15 | 4187328 | Уплотнительное кольцо | 2 |
| 16 | 4327294 | Защитный кожух | 5 |
| 18 | 4285818 | Шланг | 1 |
| 19 | 4138938 | Уплотнительное кольцо | 2 |
| 20 | 4327294 | Защитный кожух | 6 |
| 25 | 4121859 | Ленточный зажим | 5 |
| 30 | 4286828 | Шланг | 1 |
| 31 | 4187328 | Уплотнительное кольцо | 2 |
| 32 | 4327294 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130L-3HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
