Воздушный фильтр опора [JPN] — HITACHI ZX130L-3

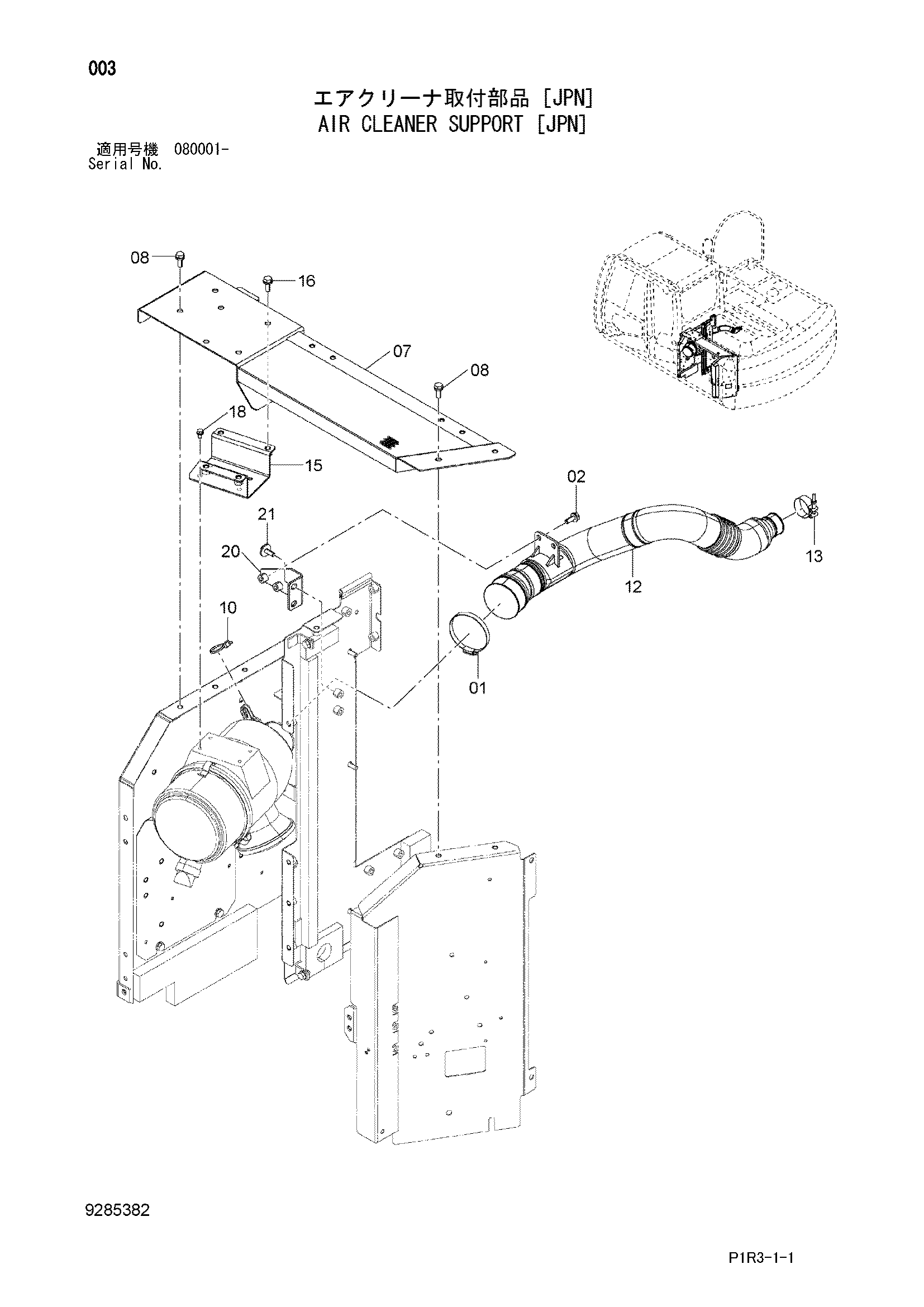

Заводская схема «Воздушный фильтр опора [JPN]» для HITACHI ZX130L-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Воздушный фильтр опора [JPN] HITACHI ZX130L-3](/catalog-drawings/be/bea8f2dd-0d01-4225-822f-56911ed299e7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4507397 | Хомут шланга | 1 |
| 02 | J271030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 07 | 7055911 | Крышка | 1 |
| 08 | J271030 | Болт с шайбой | 4 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4055311 | Ленточный зажим | 1 |
| 12 | 4666746 | Воздуховод воздушный | 1 |
| 13 | 4282474 | Хомут шланга | 1 |
| 15 | 8113493 | Кронштейн | 1 |
| 16 | J271030 | Болт с шайбой | 4 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | J260816 | Болт с шайбой | 4 |
| 18A | J900816 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 20 | 9767469 | Кронштейн | 1 |
| 21 | J281030 | Болт с шайбой | 2 |
| 21A | J901030 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130L-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
