Крышка (2) [JPN] — HITACHI ZX130L-3

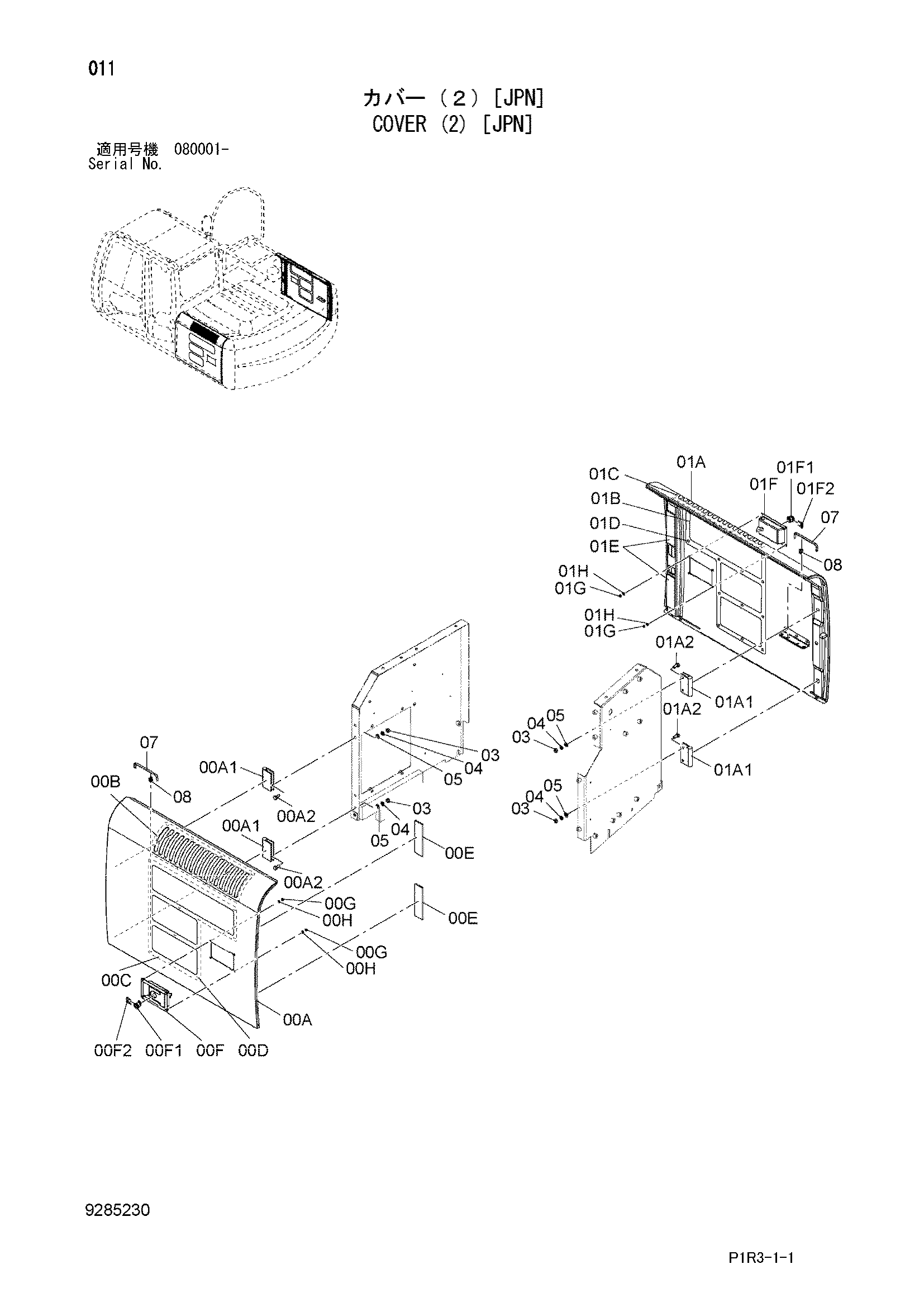

Заводская схема «Крышка (2) [JPN]» для HITACHI ZX130L-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка (2) [JPN] HITACHI ZX130L-3](/catalog-drawings/b8/b8d37805-9e18-4a91-9f4b-a59fade9defd.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9295761 | Дверь | 1 |
| 00A | 6026797 | Дверь | 1 |
| 00A1 | 3072015 | Петля | 2 |
| 00A2 | J921025 | Болт | 4 |
| 00B | 8113601 | Провод | 1 |
| 00C | 8115403 | Провод | 1 |
| 00D | J650616 | Винт | 22 |
| 00E | 4654109 | Резиновая прокладка | 2 |
| 00F | 4652498 | Блокировка (левый) | 1 |
| 00F1 | 4409396 | Гидроцилиндр. блокировка | 1 |
| 00F2 | 4461342 | Зажим | 1 |
| 00G | M500605 | Гайка | 4 |
| 00H | A590106 | Плоская шайба | 4 |
| 01 | 9295762 | Дверь | 1 |
| 01A | 6026796 | Дверь | 1 |
| 01A1 | 3072015 | Петля | 2 |
| 01A2 | J921025 | Болт | 4 |
| 01B | 8113601 | Провод | 1 |
| 01C | 8115403 | Провод | 1 |
| 01D | J650616 | Винт | 22 |
| 01E | 4654109 | Резиновая прокладка | 2 |
| 01F | 4652498 | Блокировка (левый) | 1 |
| 01F1 | 4409396 | Гидроцилиндр. блокировка | 1 |
| 01F2 | 4461342 | Зажим | 1 |
| 01G | M500605 | Гайка | 4 |
| 01H | A590106 | Плоская шайба | 4 |
| 03 | J950010 | Гайка | 8 |
| 04 | A590910 | Пружинная шайба | 8 |
| 05 | A590110 | Плоская шайба | 8 |
| 07 | 4639112 | Стойка | 2 |
| 08 | 4647195 | Держатель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130L-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
