Крышка двигателя [JPN] — HITACHI ZX130L-3

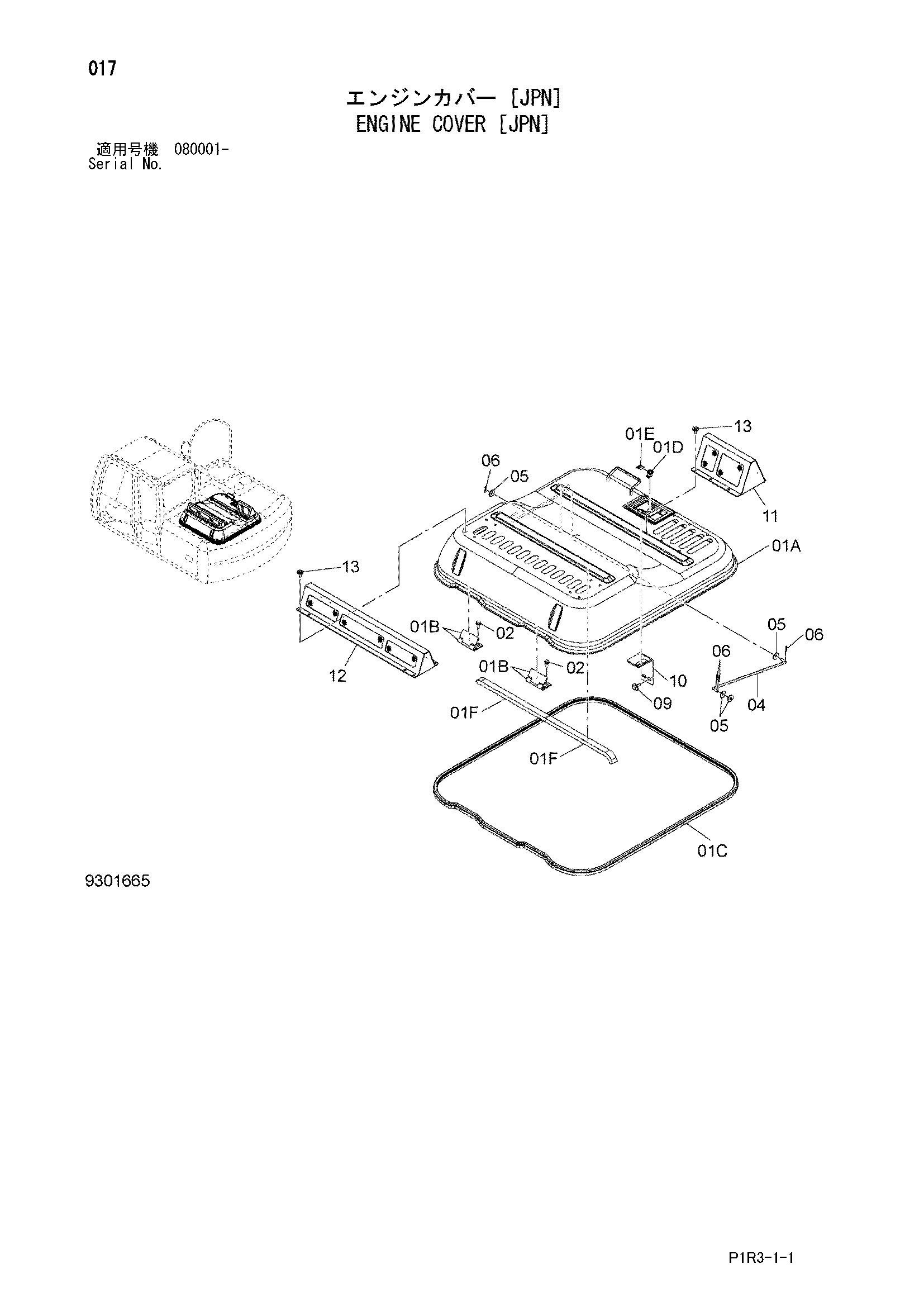

Заводская схема «Крышка двигателя [JPN]» для HITACHI ZX130L-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка двигателя [JPN] HITACHI ZX130L-3](/catalog-drawings/f0/f0cd8d02-4a3b-45d8-b230-5aa449be928b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6027269 | Крышка двигатель | 1 |
| 01A | 6027268 | Крышка двигатель | 1 |
| 01B | 3080209 | Петля | 2 |
| 01C | 4611497 | Резиновая прокладка | 1 |
| 01D | 4409396 | Гидроцилиндр. блокировка | 1 |
| 01E | 4461342 | Зажим | 1 |
| 01F | 4690896 | Резиновая прокладка | 2 |
| 02 | J271030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4665044 | Стойка | 1 |
| 05 | J217083 | Шайба | 4 |
| 06 | 4022698 | Стопорный палец | 4 |
| 09 | J281030 | Болт с шайбой | 2 |
| 09A | J901030 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 10 | 8113593 | Ограничитель | 1 |
| 11 | 8117701 | Провод | 1 |
| 12 | 8117702 | Провод | 1 |
| 13 | J260816 | Болт с шайбой | 14 |
| 13A | J900816 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130L-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
