Крышка (3) <L> — HITACHI ZX130L

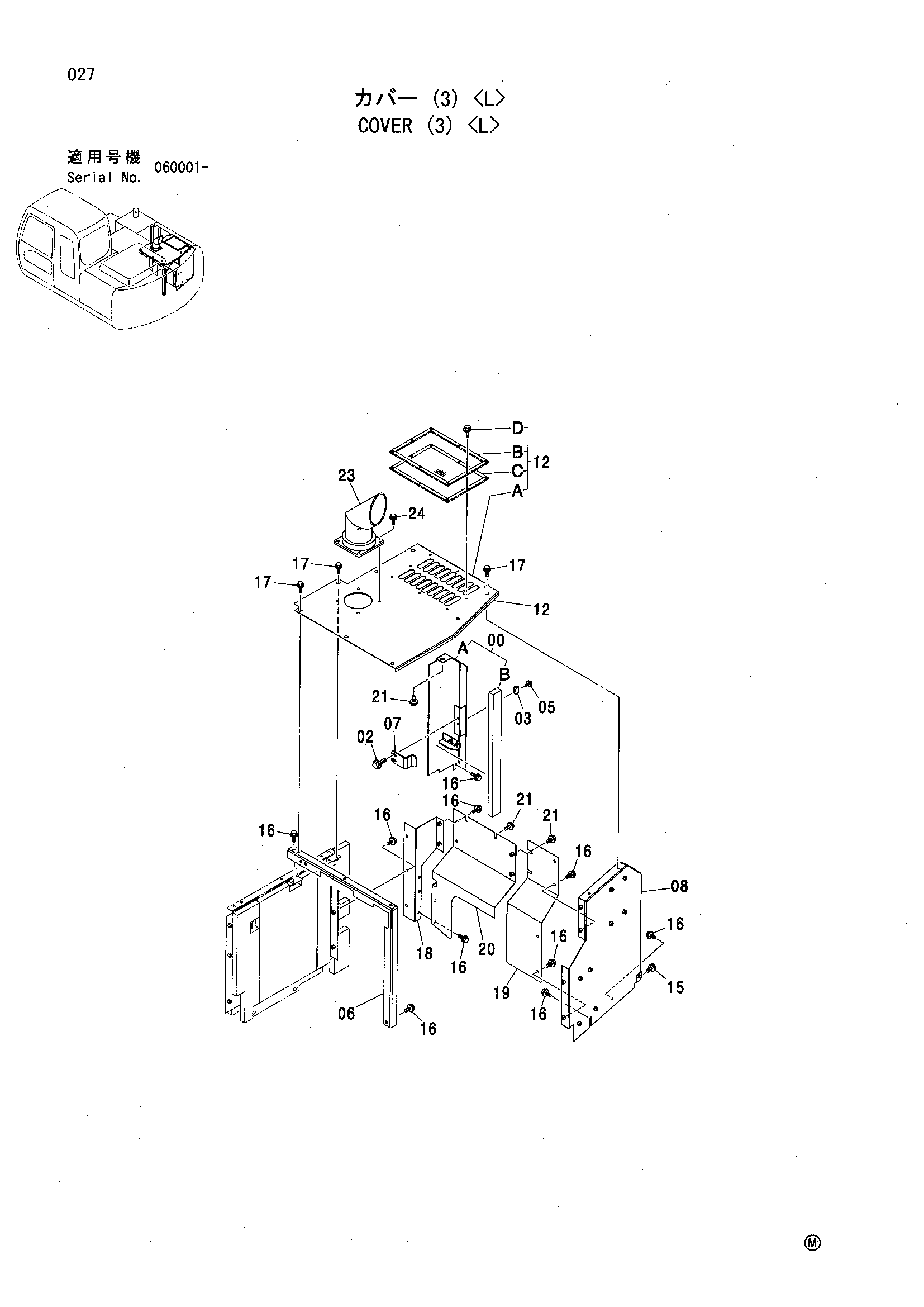

Заводская схема «Крышка (3) <L>» для HITACHI ZX130L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7037132 | Крышка в сборе | 1 |
| 00A | 7037131 | Крышка | 1 |
| 00B | 4425054 | Резиновая прокладка | 1 |
| 02 | J031030 | Болт с шайбой | 2 |
| 02 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 02 | J281030 замена: 4486055 | Болт с шайбой | 2 |
| 03 | 4424157 | Ограничитель | 1 |
| 05 | J020635 | Болт с шайбой | 1 |
| 05 | J260635 замена: J900635 | Болт с шайбой | 1 |
| 05 | J260635 замена: A590106 | Болт с шайбой | 1 |
| 06 | 7037058 | Опора | 1 |
| 07 | 4431357 | Ограничитель | 1 |
| 08 | 7037142 | Крышка | 1 |
| 12 | 9201474 | Крышка | 1 |
| 12A | 7040396 | Крышка | 1 |
| 12B | 8084127 | Опора | 1 |
| 12C | 3092121 | Провод | 1 |
| 12D | J020825 | Болт с шайбой | 8 |
| 12D | J260825 замена: J900825 | Болт с шайбой | 8 |
| 12D | J260825 замена: A590108 | Болт с шайбой | 8 |
| 15 | J021030 | Болт с шайбой | 1 |
| 15 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 15 | J271030 замена: J222010 | Болт с шайбой | 1 |
| 16 | J021025 | Болт с шайбой | 17 |
| 16 | J021025 | Болт с шайбой | 16 |
| 16 | J271025 замена: J901025 | Болт с шайбой | 16 |
| 16 | J271025 замена: J222010 | Болт с шайбой | 16 |
| 17 | J031030 | Болт с шайбой | 8 |
| 17 | J281030 замена: J901030 | Болт с шайбой | 8 |
| 17 | J281030 замена: 4486055 | Болт с шайбой | 8 |
| 18 | 8081794 | Крышка | 1 |
| 19 | 3089969 | Крышка | 1 |
| 20 | 8080979 | Крышка | 1 |
| 21 | J031025 | Болт с шайбой | 5 |
| 21 | J281025 замена: J901025 | Болт с шайбой | 5 |
| 21 | J281025 замена: 4486055 | Болт с шайбой | 5 |
| 23 | 7040409 | Выпускная труба | 1 |
| 24 | J021025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
