Крышка (2) <L> — HITACHI ZX130L

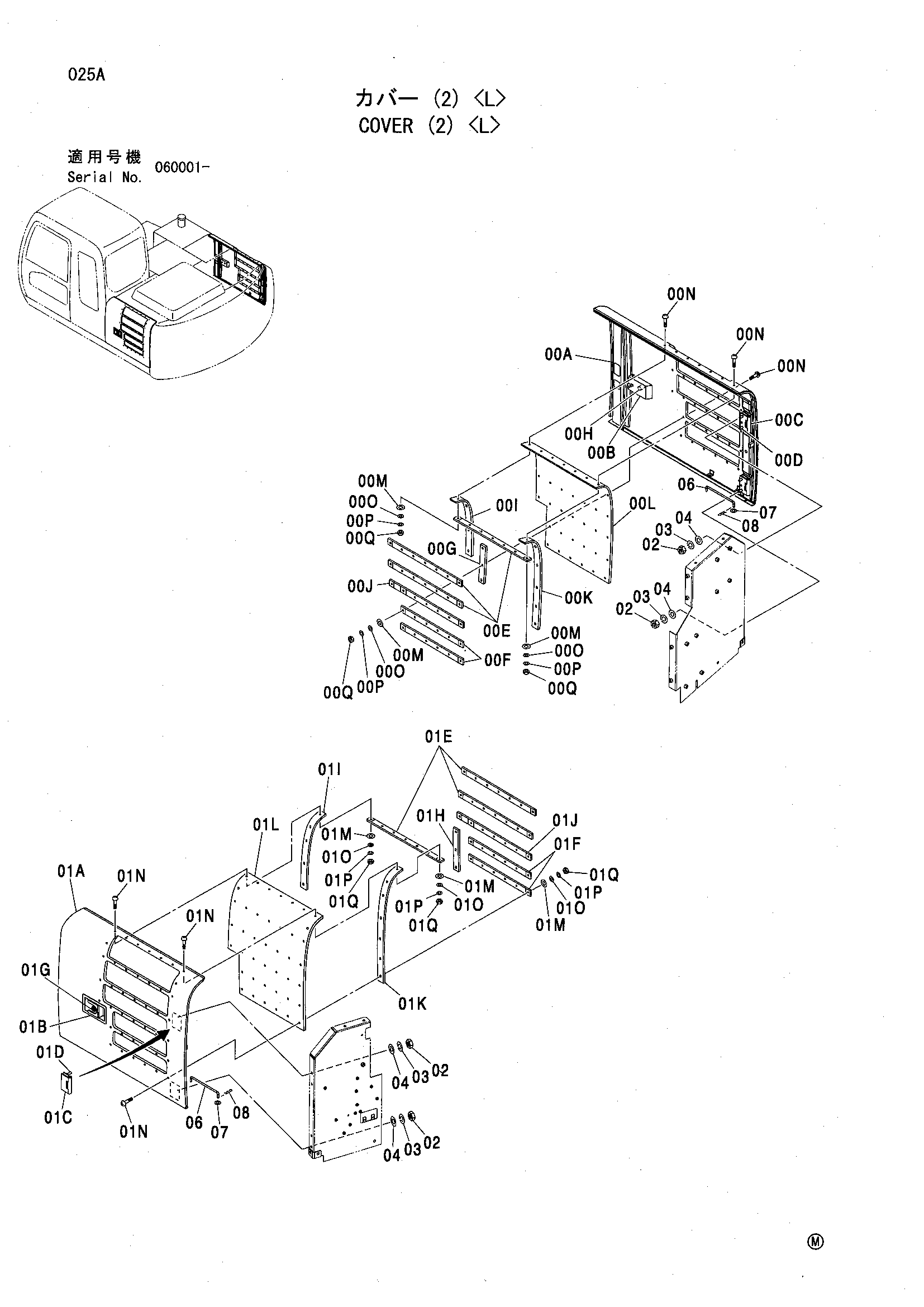

Заводская схема «Крышка (2) <L>» для HITACHI ZX130L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9201174 | Дверь в сборе | 1 |
| 00A | 5007676 | Дверь | 1 |
| 00B | 4409447 замена: 4409446 | Замок | 1 |
| 00B | 4409446 | Дверь блокировка (1) | 1 |
| 00C | 4445380 | Петля | 2 |
| 00D | J901025 | Болт | 4 |
| 00E | 4453624 | Пластина | 3 |
| 00F | 4453635 | Пластина | 2 |
| 00G | 4453797 | Пластина | 1 |
| 00H | 4409396 замена: 4409446 | Гидроцилиндр. блокировка | 1 |
| 00H | 4409446 | Дверь блокировка (1) | 1 |
| 00I | 3092018 | Пластина | 1 |
| 00J | 4439161 | Пластина | 1 |
| 00K | 3092015 | Пластина | 1 |
| 00L | 4453299 | Провод | 1 |
| 00M | 4367638 | Регулировочная шайба | 15 |
| 00N | J650620 | Винт | 42 |
| 00O | A590106 | Плоская шайба | 42 |
| 00P | A590906 | Пружинная шайба | 42 |
| 00Q | M500605 | Гайка | 42 |
| 01 | 9195728 | Дверь в сборе | 1 |
| 01A | 5007462 | Дверь | 1 |
| 01B | 4409395 замена: 4409394 | Замок | 1 |
| 01B | 4409394 | Дверь блокировка (2) | 1 |
| 01C | 4445380 | Петля | 2 |
| 01D | J901025 | Болт | 4 |
| 01E | 4453624 | Пластина | 3 |
| 01F | 4453635 | Пластина | 2 |
| 01G | 4409396 замена: 4409394 | Гидроцилиндр. блокировка | 1 |
| 01G | 4409394 | Дверь блокировка (2) | 1 |
| 01H | 4453797 | Пластина | 1 |
| 01I | 3092018 | Пластина | 1 |
| 01J | 4439161 | Пластина | 1 |
| 01K | 3092015 | Пластина | 1 |
| 01L | 4453299 | Провод | 1 |
| 01M | 4367638 | Регулировочная шайба | 15 |
| 01N | J650620 | Винт | 42 |
| 01O | A590106 | Плоская шайба | 42 |
| 01P | A590906 | Пружинная шайба | 42 |
| 01Q | M500605 | Гайка | 42 |
| 02 | J950010 | Гайка | 8 |
| 03 | A590910 | Пружинная шайба | 8 |
| 04 | A590110 | Плоская шайба | 8 |
| 06 | 4341788 | Стойка | 2 |
| 07 | A590108 | Плоская шайба | 2 |
| 08 | 4022697 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
