Гусеничная цепь вариоус <L> — HITACHI ZX130L

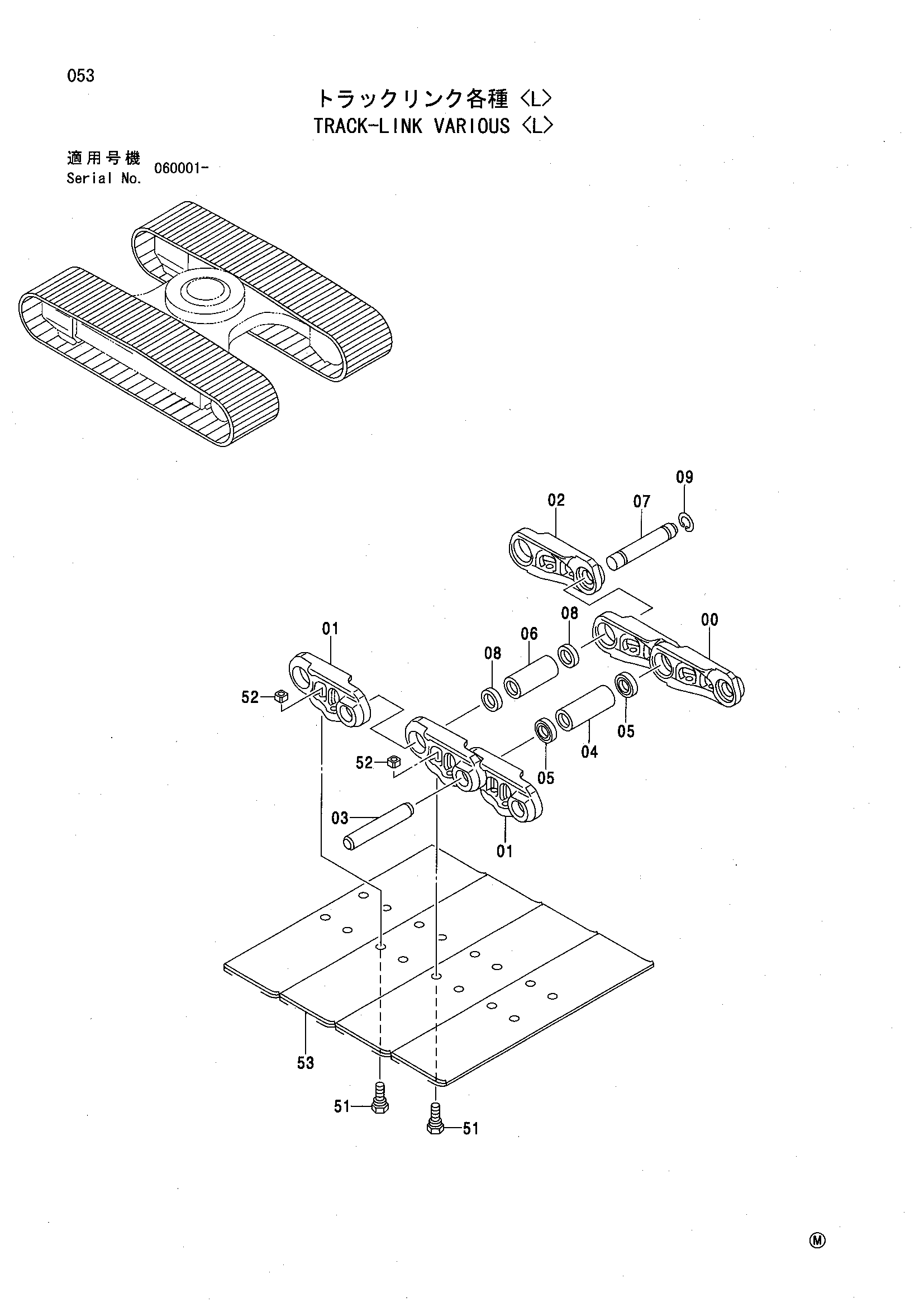

Заводская схема «Гусеничная цепь вариоус <L>» для HITACHI ZX130L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9160280 | Гусеничная цепь в сборе (500G) | 2 | |
| 9159202 | Гусеничная цепь в сборе (500G) | 2 | |
| 9170783 | Гусеничная цепь в сборе (600G) | 2 | |
| 9147694 | Гусеничная цепь в сборе (700G) | 2 | |
| 9151317 | Гусеничная цепь в сборе (760A) | 2 | |
| 00-09 | 9200212 | Гусеничная цепь в сборе | 1 |
| 00 | 1028975 | Гусеничная цепь B | 41 |
| 01 | 1028976 | Гусеничная цепь B | 42 |
| 02 | 4452600 | Гусеничная цепь M | 1 |
| 03 | 4314671 | Палец | 41 |
| 04 | 4386609 | Втулка | 41 |
| 05 | 4408124 | Уплотнение | 82 |
| 06 | 4345302 | Соединительная втулка | 1 |
| 07 | 4267743 | Соединительный палец | 1 |
| 08 | 4379310 | Втулка | 2 |
| 09 | 4192666 | Кольцо | 1 |
| 51 | 4297905 | Болт башмак | 168 |
| 51 | 4350566 | Болт башмак | 168 |
| 51 | 4350567 | Болт башмак | 168 |
| 52 | 4247133 | Гайка | 168 |
| 53 | 2038825 | Башмак грунтозацеп (500G) | 42 |
| 53 | 2040795 | Башмак грунтозацеп (500G) | 42 |
| 53 | 2027982 | Башмак грунтозацеп (600G) | 42 |
| 53 | 2038824 | Башмак грунтозацеп (700G) | 42 |
| 53 | 1020522 | Башмак триангле (760A) | 42 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
