Гидролинии рабочего оборудования (2P-BOOM) — HITACHI ZX130K-3

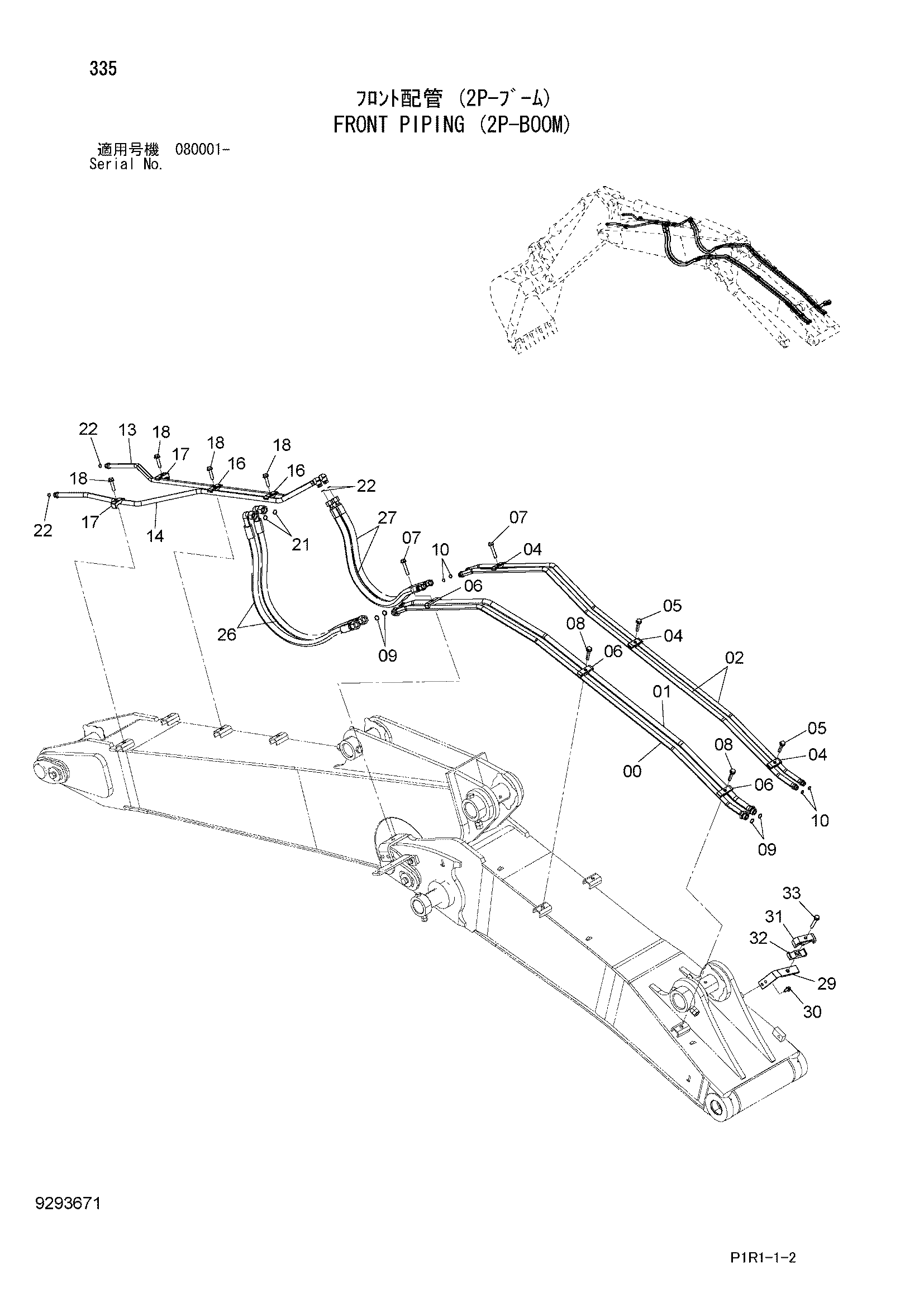

Заводская схема «Гидролинии рабочего оборудования (2P-BOOM)» для HITACHI ZX130K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114529 | Трубка | 1 |
| 01 | 8114528 | Трубка | 1 |
| 02 | 8114530 | Трубка | 2 |
| 04 | 4189858 | Хомут трубки | 3 |
| 05 | J271260 | Болт с шайбой | 2 |
| 05A | J901260 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4141806 | Хомут трубки | 3 |
| 07 | J271270 | Болт с шайбой | 2 |
| 07A | J901270 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | J271265 | Болт с шайбой | 2 |
| 08A | J901265 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4187308 | Уплотнительное кольцо | 4 |
| 10 | 4138938 | Уплотнительное кольцо | 4 |
| 13 | 8114531 | Трубка | 1 |
| 14 | 8114532 | Трубка | 1 |
| 16 | 4189858 | Хомут трубки | 2 |
| 17 | 4190125 | Хомут трубки | 2 |
| 18 | J271255 | Болт с шайбой | 4 |
| 18A | J901255 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 2 |
| 22 | 4138938 | Уплотнительное кольцо | 4 |
| 26 | 4477209 | Шланг | 2 |
| 27 | 4455870 | Шланг | 2 |
| 29 | 8114735 | Кронштейн | 1 |
| 30 | J271025 | Болт с шайбой | 2 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 4285723 | Хомут трубки | 1 |
| 32 | 4285722 | Резиновая прокладка | 1 |
| 33 | J271280 | Болт с шайбой | 1 |
| 33A | J901280 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
