Гидрораспределитель (2/8) — HITACHI ZX130K-3

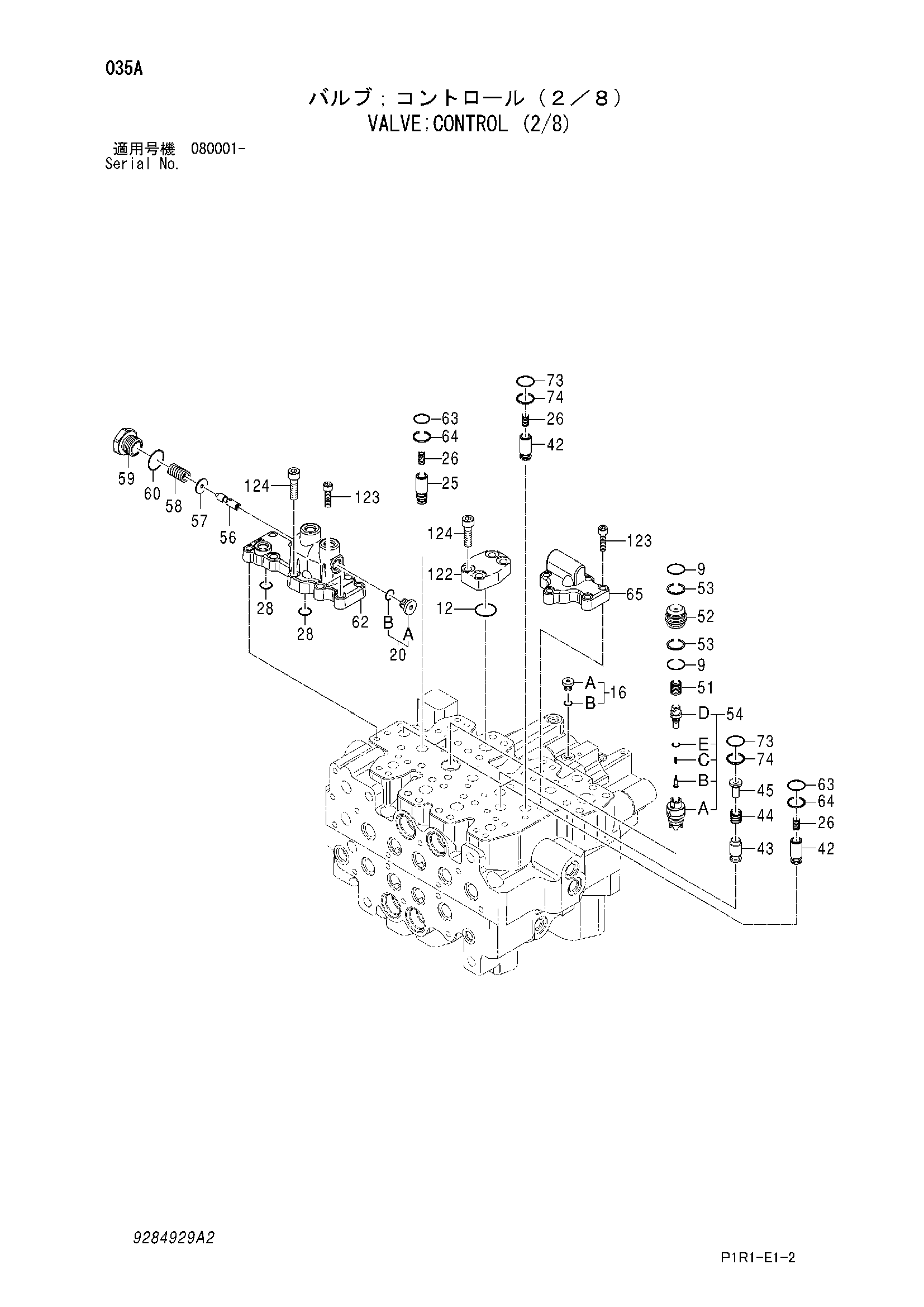

Заводская схема «Гидрораспределитель (2/8)» для HITACHI ZX130K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9284929 замена: 9285787 | Гидрораспределитель (2/8) | 1 | |
| (9285787) | Гидрораспределитель (2/8) | 1 | |
| 9 | 985099 | Уплотнительное кольцо | 2 |
| 12 | 4314064 | Уплотнительное кольцо | 1 |
| 16 | 9134109 | Пробка | 1 |
| 16A | 4336165 | Пробка | 1 |
| 16B | 4506408 | Уплотнительное кольцо | 1 |
| 20 | 9134110 | Пробка | 1 |
| 20A | 4336166 | Пробка | 1 |
| 20B | 957366 | Уплотнительное кольцо | 1 |
| 25 | 2046605 | Клапан тхроттле | 1 |
| 26 | 2046415 | Пружина | 5 |
| 28 | 4506412 | Уплотнительное кольцо | 2 |
| 42 | 2046395 | Обратный клапан | 4 |
| 43 | 2046398 | Обратный клапан | 2 |
| 44 | 2046424 | Пружина | 2 |
| 45 | 2046412 | Седло пружины | 2 |
| 51 | 2046423 | Пружина | 1 |
| 52 | 2046405 | Втулка | 1 |
| 53 | 2046501 | Опорное кольцо | 2 |
| 54 | 9200481 | Сиденье клапан в сборе | 1 |
| 54A | 1029246 | Сиденье клапан | 1 |
| 54B | 2046394 | Обратный клапан | 1 |
| 54C | 2046420 | Пружина | 1 |
| 54D | 2046453 | Пробка | 1 |
| 54E | 4506408 | Уплотнительное кольцо | 1 |
| 56 | 2046381 | Золотник | 1 |
| 57 | 2046482 | Шайба | 1 |
| 58 | 2046425 | Пружина | 1 |
| 59 | 2046447 | Пробка | 1 |
| 60 | 4506424 | Уплотнительное кольцо | 1 |
| 62 | 0004163 | Пластина | 1 |
| 63 | 2046490 | Уплотнительное кольцо | 4 |
| 64 | 2046502 | Опорное кольцо | 4 |
| 65 | 2054358 | Пластина | 1 |
| 73 | 4670242 | Уплотнительное кольцо | 3 |
| 74 | 4670243 | Опорное кольцо | 3 |
| 122 | 2046512 | Пластина | 1 |
| 123 | M340830 | Болт с внутренним шестигранником | 11 |
| 124 | M341036 | Болт с внутренним шестигранником | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
