Шланг защита от разрыва трубопроводы (стрела)<330> — HITACHI ZX130K-3

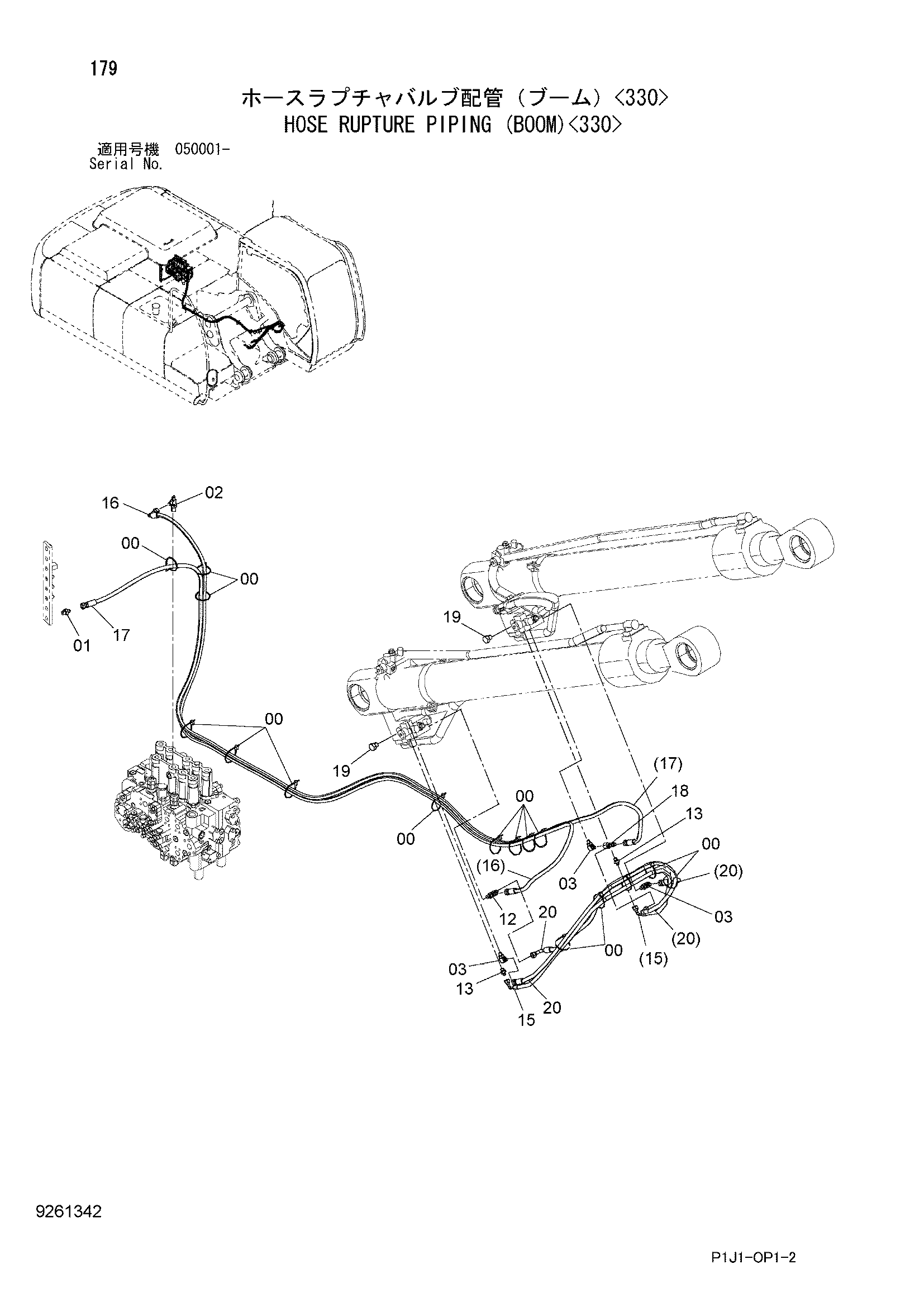

Заводская схема «Шланг защита от разрыва трубопроводы (стрела)<330>» для HITACHI ZX130K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4055312 | Ленточный зажим | 16 |
| 01 | A852133 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4208910 | Тройник | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852323 | Угловой штуцер | 3 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852423 | Тройник | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852122 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4655568 | Шланг | 1 |
| 16 | 9264835 | В сборе шланг | 1 |
| 16A | 4629836 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 10 |
| 17 | 9264836 | В сборе шланг | 1 |
| 17A | 4618390 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 10 |
| 18 | 4246672 | Соединительный штуцер | 1 |
| 19 | 4435299 | Пробка | 2 |
| 19A | 4506416 | Уплотнительное кольцо | 1 |
| 20 | 9258185 | Шланг в сборе | 2 |
| 20A | 4628865 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
