Рукоять трубопроводы — HITACHI ZX130K-3

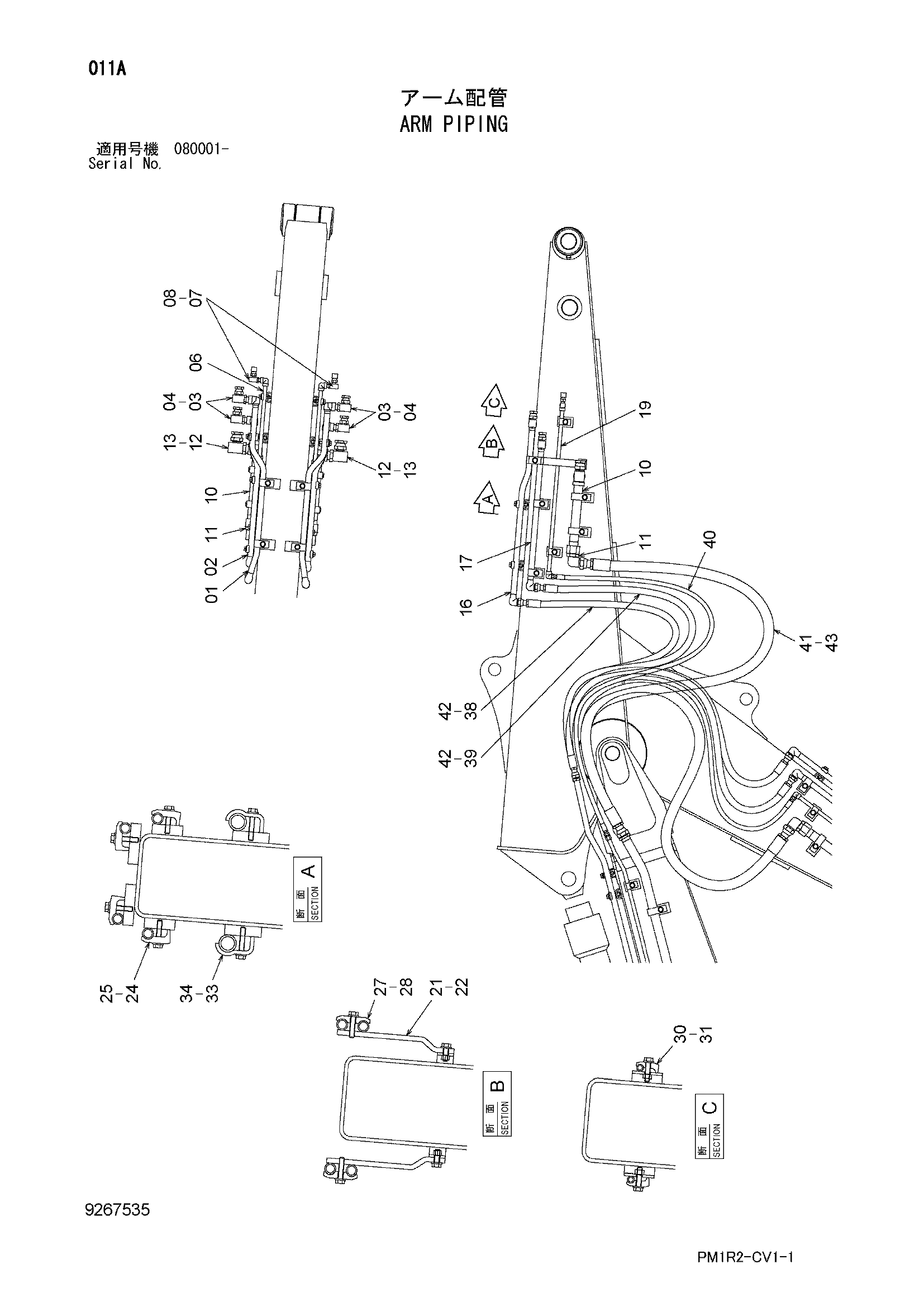

Заводская схема «Рукоять трубопроводы» для HITACHI ZX130K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8106370	Трубка	1
02	9766699	Трубка	1
03	4640179	Соединение свивел	4
04	4640181	Пробка	4
06	9766697	Трубка	1
07	4659360	Соединение свивел	2
08	4180195	Соединительный штуцер	2
10	9766695	Трубка	2
11	4314060	Угловой штуцер	2
11A	970860	Уплотнительное кольцо	1
12	4640178	Соединение свивел	2
13	4640180	Пробка	2
16	8106369	Трубка	1
17	9766698	Трубка	1
19	9766696	Трубка	1
21	4659208	Кронштейн	2
22	J271235	Болт с шайбой	2
22A	J901235	Болт	1
22B	J222012	Шайба	1
24	4190126	Хомут трубки	8
25	J271260	Болт с шайбой	8
25A	J901260	Болт	1
25B	J222012	Шайба	1
27	4189859	Хомут трубки	2
28	J271255	Болт с шайбой	2
28A	J901255	Болт	1
28B	J222012	Шайба	1
30	4190124	Хомут трубки	4
31	J271250	Болт с шайбой	4
31A	J901250	Болт	1
31B	J222012	Шайба	1
33	4053698	Хомут трубки	4
34	J271270	Болт с шайбой	4
34A	J901270	Болт	1
34B	J222012	Шайба	1
38	4639403	Шланг	2
39	4616910	Шланг	2
40	4659501	Шланг	2
41	4662018	Шланг	2
42	4187308	Уплотнительное кольцо	8
43	4187329	Уплотнительное кольцо	4

Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
