Гидробак <K> — HITACHI ZX130K-3

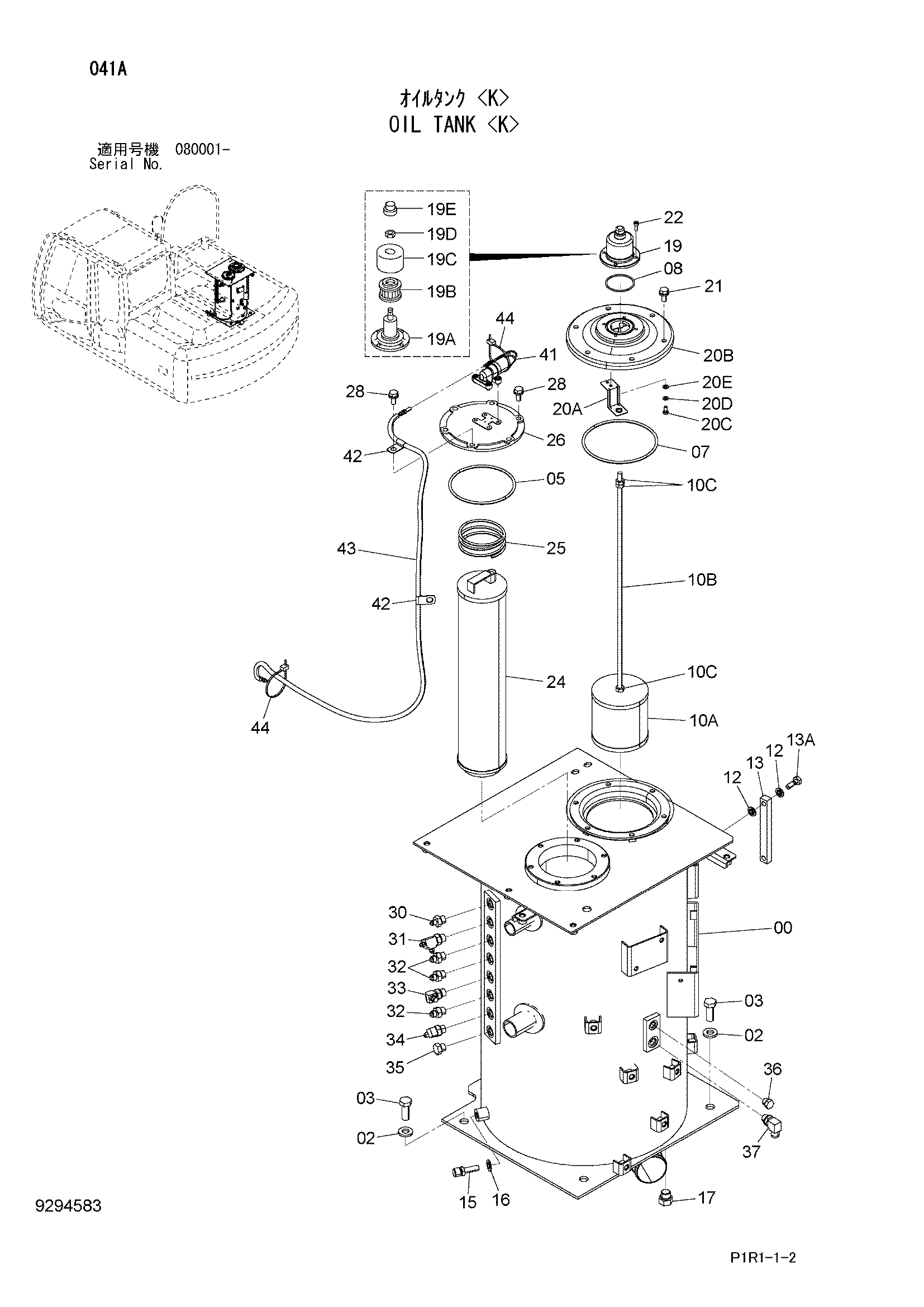

Заводская схема «Гидробак <K>» для HITACHI ZX130K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010868 | Гидробак | 1 |
| 02 | J222016 | Шайба | 4 |
| 03 | J921640 | Болт | 4 |
| 05 | 997330 | Уплотнительное кольцо | 1 |
| 07 | A810160 | Уплотнительное кольцо | 1 |
| 08 | A810060 | Уплотнительное кольцо | 1 |
| 10 | 4424867 | Всасывающий фильтр | 1 |
| 10A | 4285577 | Сетчатый фильтр | 1 |
| 10B | 4454418 | Шток | 1 |
| 10C | J950010 | Гайка | 3 |
| 12 | 449558 | Уплотнительная шайба | 4 |
| 13 | 8053499 | Указатель уровня | 1 |
| 13A | 4100967 | Болт | 2 |
| 15 | 4250260 | Датчик | 1 |
| 16 | 4250261 | Прокладка | 1 |
| 17 | A885004 | Пробка | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4434017 | Сапун | 1 |
| 19A | 4437833 | Корпус | 1 |
| 19B | 4437838 | Элемент | 1 |
| 19C | 4437837 | Крышка | 1 |
| 19D | 4371825 | Гайка | 1 |
| 19E | 4437836 | Колпачок | 1 |
| 20 | 9184556 | Крышка | 1 |
| 20A | 4408661 | Кронштейн | 1 |
| 20B | 1025093 | Крышка | 1 |
| 20C | 4350623 | Болт | 1 |
| 20D | 4225466 | Пружинная шайба | 1 |
| 20E | 4225472 | Плоская шайба | 1 |
| 21 | J271025 | Болт с шайбой | 6 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J780616 | Болт с внутренним шестигранником | 4 |
| 24 | 4448602 | Фильтрующий элемент | 1 |
| 25 | 4444482 | Пружина | 1 |
| 26 | 4448606 | Крышка | 1 |
| 28 | J271025 | Болт с шайбой | 6 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | A852132 | Адаптер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852432 | Тройник | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A852133 | Адаптер | 3 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | A852333 | Угловой штуцер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A852232 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | A885003 | Пробка | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | A885002 | Пробка | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852334 | Угловой штуцер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4449478 | Индикатор | 1 |
| 42 | 4190261 | Зажим | 2 |
| 43 | 4450372 | Жгут проводов | 1 |
| 44 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
