Электрический тип управление детали (2) — HITACHI ZX130K-3

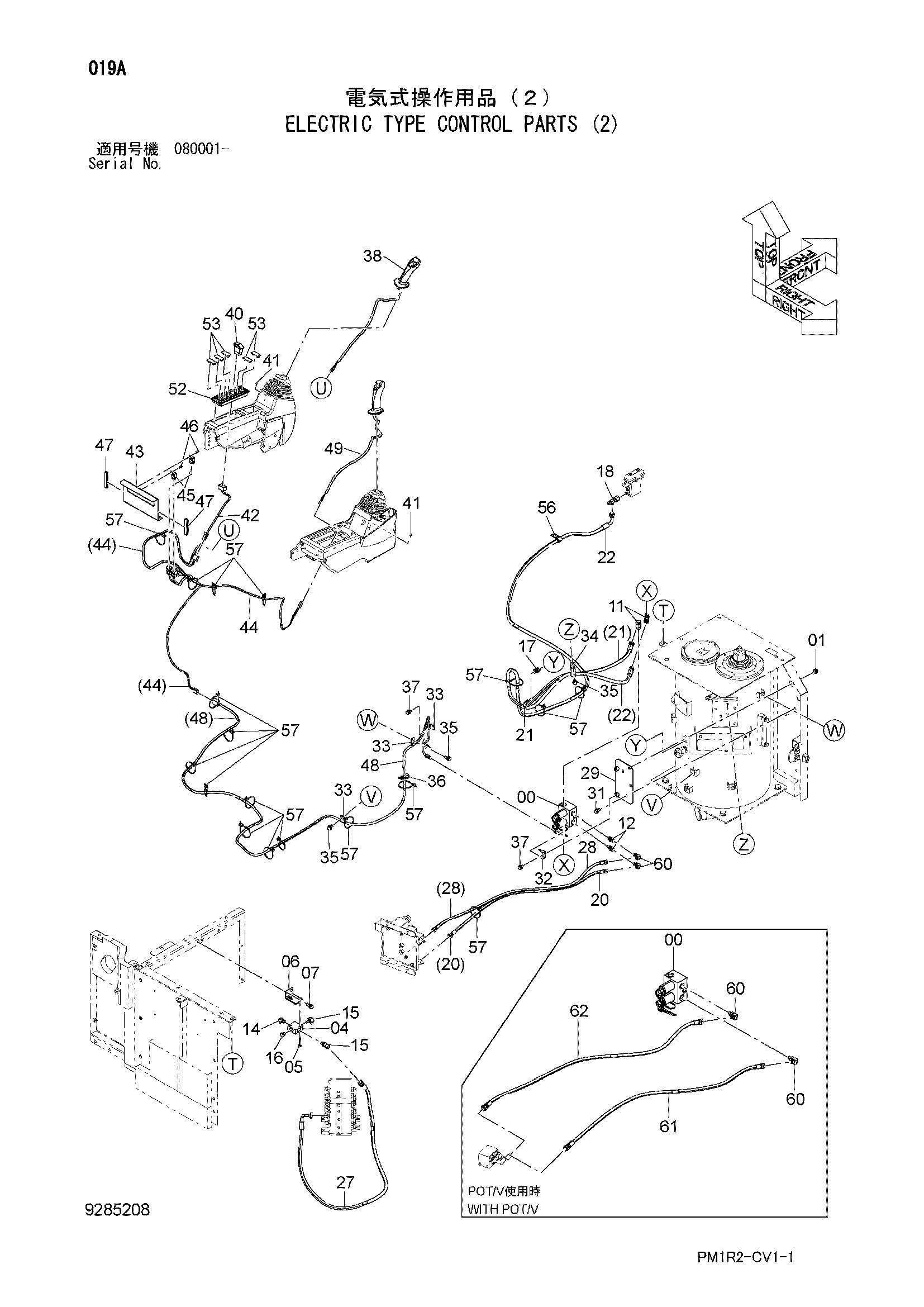

Заводская схема «Электрический тип управление детали (2)» для HITACHI ZX130K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463199 | Электромагнитный клапан | 1 |
| 01 | J271020 | Болт с шайбой | 2 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 4411001 | Челночный клапан | 1 |
| 05 | J260845 | Болт с шайбой | 2 |
| 05A | J900845 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | 9764485 | Кронштейн | 1 |
| 07 | J271030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 11 | A852333 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852322 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852322 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852323 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A885002 | Пробка | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852223 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4246672 | Соединительный штуцер | 1 |
| 20 | 9290681 | Шланг в сборе | 1 |
| 20A | 4608135 | Шланг | 1 |
| 20B | 4327315 | Защитный кожух | 2 |
| 21 | 9290688 | Шланг в сборе | 1 |
| 21A | 4678583 | Шланг | 1 |
| 21B | 4327315 | Защитный кожух | 2 |
| 22 | 9285188 | Шланг в сборе | 1 |
| 22A | 4678582 | Шланг | 1 |
| 22B | 4327315 | Защитный кожух | 7 |
| 27 | 4633907 | Шланг | 1 |
| 28 | 9290687 | Шланг в сборе | 1 |
| 28A | 4396116 | Шланг | 1 |
| 28B | 4327315 | Защитный кожух | 2 |
| 29 | 9769544 | Кронштейн | 1 |
| 31 | J271025 | Болт с шайбой | 2 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4602634 | Кронштейн | 1 |
| 33 | 4190261 | Зажим | 3 |
| 34 | 4190264 | Зажим | 1 |
| 35 | J271025 | Болт с шайбой | 3 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | 4259220 | Зажим | 1 |
| 37 | J271020 | Болт с шайбой | 2 |
| 37A | J901020 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | 4650093 | Рукоятка | 1 |
| 40 | 4651295 | Выключатель | 1 |
| 41 | 4300351 | Ленточный зажим | 2 |
| 42 | 4651278 | Жгут проводов | 1 |
| 43 | 8101967 | Кронштейн | 1 |
| 44 | 3107512 | Жгут проводов | 1 |
| 45 | 4414207 | Реле | 2 |
| 46 | J460616 | Винт с шайбой | 2 |
| 47 | 4649377 | Резиновая прокладка | 2 |
| 48 | 4678581 | Жгут проводов | 1 |
| 49 | 4678887 | Рукоятка | 1 |
| 52 | 2053295 | Корпус(6) | 1 |
| 53 | 4620283 | Колпачок | 5 |
| 56 | 4190273 | Зажим | 1 |
| 57 | 4055312 | Ленточный зажим | 20 |
| 60 | A852323 | Угловой штуцер | 2 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 9253416 | Шланг в сборе | 1 |
| 61A | 4487771 | Шланг | 1 |
| 61B | 4327315 | Защитный кожух | 2 |
| 62 | 9253417 | Шланг в сборе | 1 |
| 62A | 4487772 | Шланг | 1 |
| 62B | 4327315 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
