Электрический тип управление детали (1) — HITACHI ZX130K-3

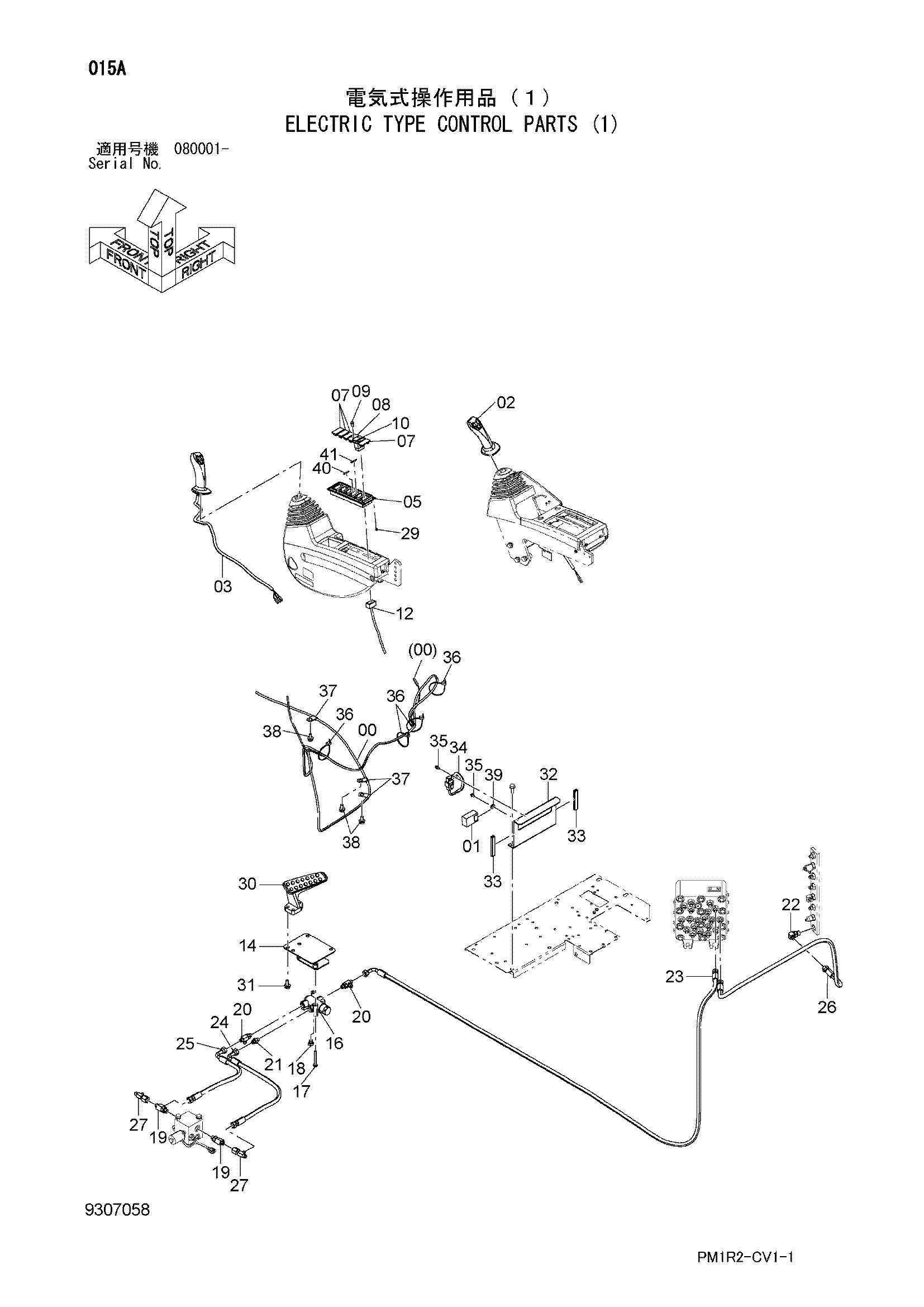

Заводская схема «Электрический тип управление детали (1)» для HITACHI ZX130K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2058292 | Жгут проводов | 1 |
| 01 | 4696216 | Блок | 1 |
| 02 | 4705746 | Рукоятка | 1 |
| 03 | 4650093 | Рукоятка | 1 |
| 05 | 2053295 | Корпус(6) | 1 |
| 07 | 4620283 | Колпачок | 4 |
| 08 | 4701041 | Колпачок | 1 |
| 09 | 4247402 | Фонарь пилотный | 1 |
| 10 | 4651295 | Выключатель | 1 |
| 12 | 4651278 | Жгут проводов | 1 |
| 14 | 8119525 | Крышка | 1 |
| 16 | 9218376 | Электромагнитный клапан | 1 |
| 17 | J260870 | Болт с шайбой | 2 |
| 17A | J900870 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | 4093624 | Пробка | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852433 | Тройник | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852423 | Тройник | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852123 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852333 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 9267691 | Шланг в сборе | 1 |
| 23A | 4463779 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
| 24 | 4437737 | Шланг | 1 |
| 25 | 4430411 | Шланг | 1 |
| 26 | 9198370 | Шланг в сборе | 1 |
| 26A | 4449883 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 2 |
| 26 | 9198370 | Шланг в сборе | 1 |
| 27 | 4246672 | Соединительный штуцер | 2 |
| 29 | 4361800 | Самонарезающий винт | 4 |
| 30 | 1015478 | Подставка для ног | 1 |
| 31 | J271030 | Болт с шайбой | 3 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 8101967 | Кронштейн | 1 |
| 33 | 4649377 | Резиновая прокладка | 2 |
| 34 | 4251588 | Реле | 1 |
| 35 | J460616 | Винт с шайбой | 2 |
| 36 | 4055312 | Ленточный зажим | 5 |
| 37 | 4190261 | Зажим | 3 |
| 38 | J271025 | Болт с шайбой | 3 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | A590108 | Плоская шайба | 1 |
| 40 | 4661474 | Информационная табличка | 1 |
| 41 | 4661472 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
