Основные гидролинии (гидромолот, гидроножницы)<135USK> — HITACHI ZX130K

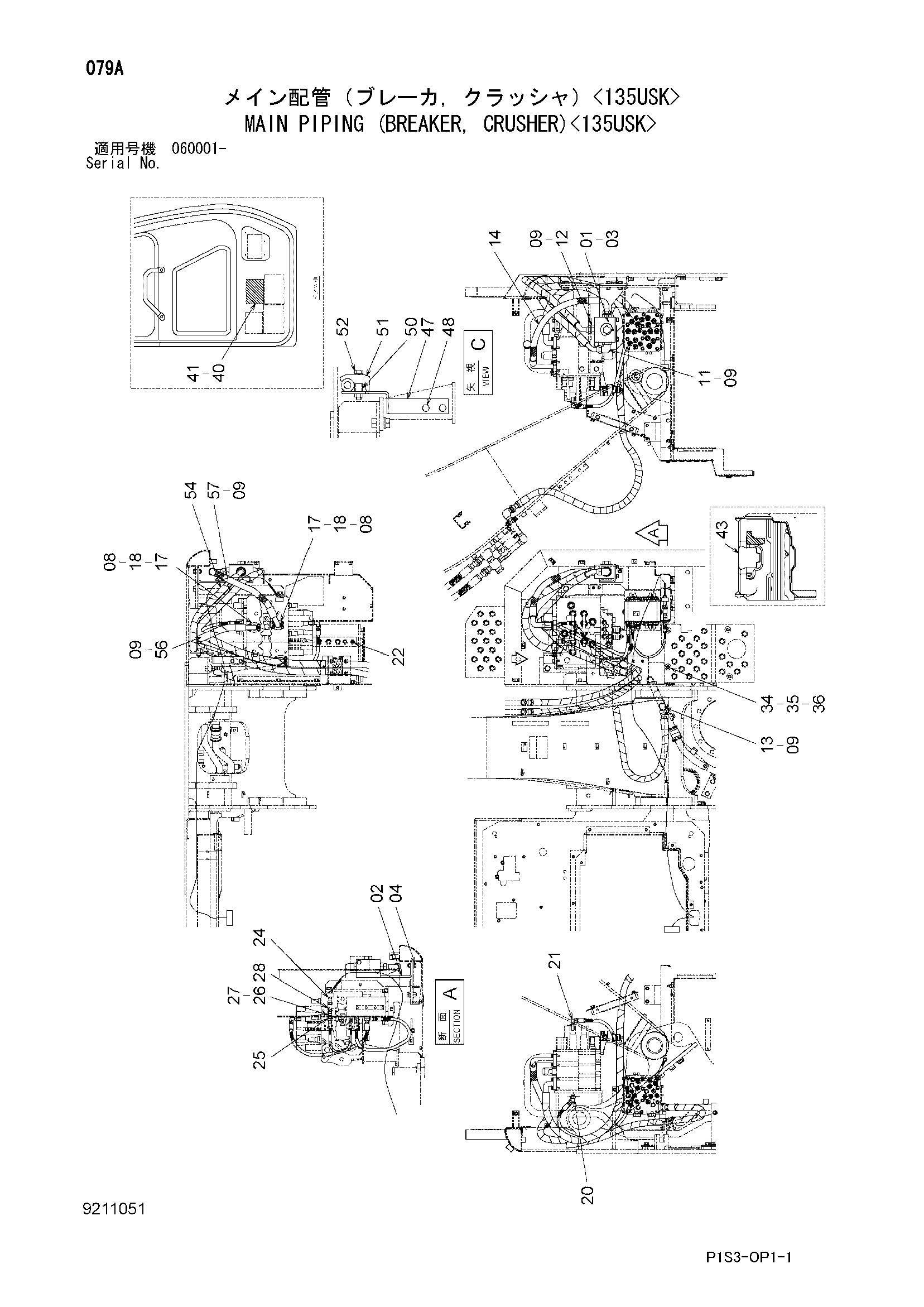

Заводская схема «Основные гидролинии (гидромолот, гидроножницы)<135USK>» для HITACHI ZX130K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4455599 | Клапан селектор | 1 |
| 02 | 8085618 | Кронштейн | 1 |
| 03 | J271230 | Болт с шайбой | 2 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | J271235 | Болт с шайбой | 2 |
| 04A | J901235 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 08 | 971489 | Уплотнительное кольцо | 2 |
| 09 | 4187308 | Уплотнительное кольцо | 6 |
| 11 | A853386 | Угловой штуцер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | A853186 | Адаптер | 2 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | A853366 | Угловой штуцер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4461963 | Шланг | 1 |
| 17 | 986910 | Разъёмный фланец | 4 |
| 18 | J781030 | Болт с внутренним шестигранником | 8 |
| 20 | A852233 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4208913 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852122 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4436535 | Датчик давления | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4248117 | Адаптер | 1 |
| 26 | A590912 | Пружинная шайба | 1 |
| 27 | 4209198 | Гайка | 1 |
| 28 | 4456536 | Унион S | 1 |
| 34 | 4469217 | Болт | 1 |
| 35 | A590910 | Пружинная шайба | 1 |
| 36 | J217083 | Шайба | 1 |
| 38 | 4055312 | Ленточный зажим | 5 |
| 40 | 4245076 | Информационная табличка | 1 |
| 41 | 4245758 | Информационная табличка | 1 |
| 43 | 3093065 | Коврик пола | 1 |
| 47 | 8094492 | Кронштейн | 1 |
| 48 | J271030 | Болт с шайбой | 2 |
| 48A | J901030 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 50 | 4613622 | Проставка | 1 |
| 51 | 4190127 | Хомут трубки | 1 |
| 52 | J271270 | Болт с шайбой | 1 |
| 52A | J901270 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 54 | 9237251 | Шланг в сборе | 1 |
| 54A | 4461966 | Шланг | 1 |
| 54B | 4327294 | Защитный кожух | 7 |
| 56 | 9237884 | Шланг в сборе | 1 |
| 56A | 4618277 | Шланг | 1 |
| 56B | 4327294 | Защитный кожух | 4 |
| 57 | 9237883 | Шланг в сборе | 1 |
| 57A | 4618276 | Шланг | 1 |
| 57B | 4327294 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
