Обратные трубопроводы (отвал) — HITACHI ZX130K

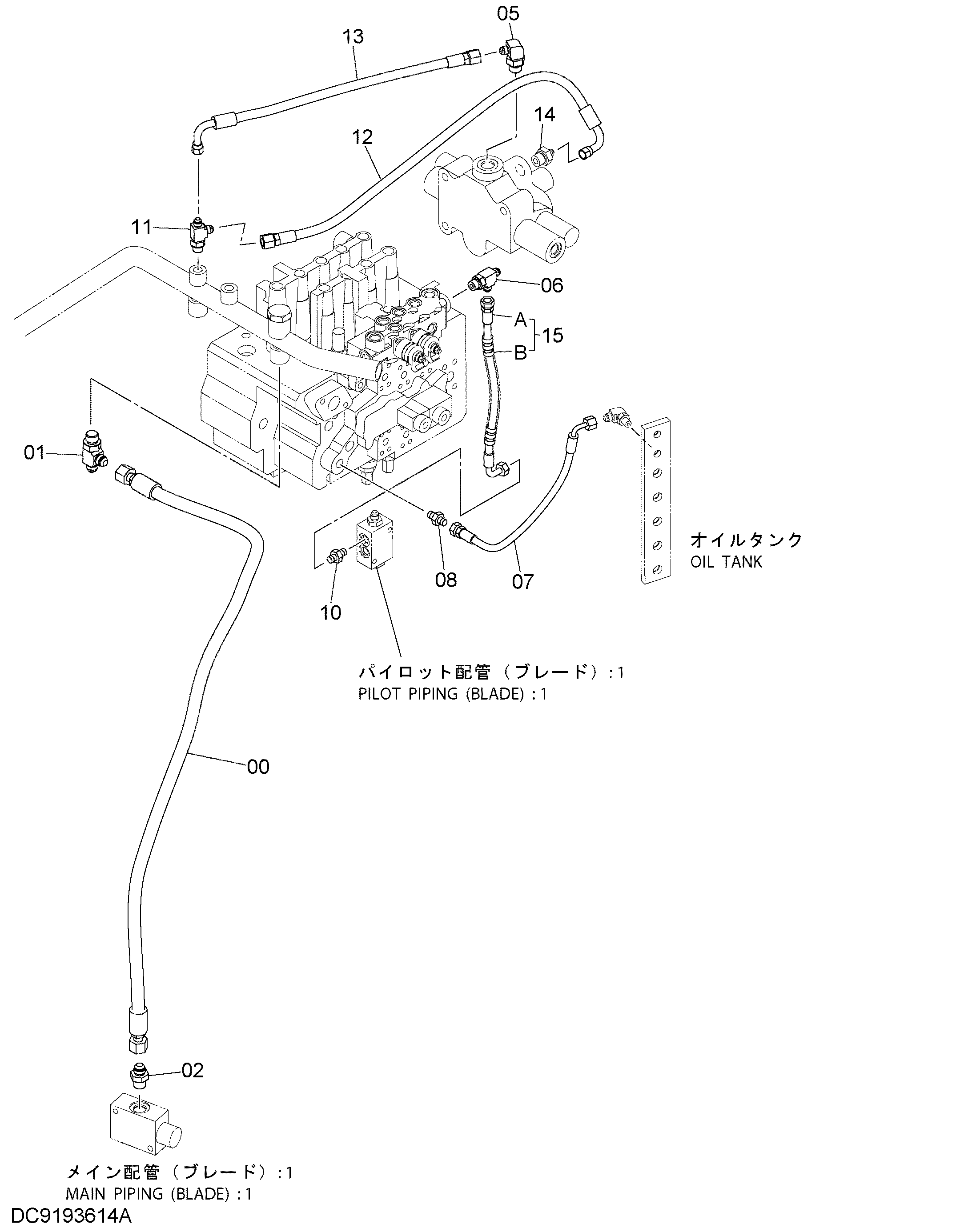

Заводская схема «Обратные трубопроводы (отвал)» для HITACHI ZX130K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4442768 | Шланг | 1 |
| 01 | A852444 | Тройник | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A852144 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852343 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852433 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4462425 | Шланг (DH) | 1 |
| 08 | A852122 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852123 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852433 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4624812 | Пластиковый шланг | 1 |
| 13 | 4427152 | Пластиковый шланг | 1 |
| 14 | A852143 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 9205538 | Шланг в сборе | 1 |
| 15A | 4460599 | Шланг (DS) | 1 |
| 15B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
