Гусеничная цепь вариоус (STD. гусеница)[EU2] — HITACHI ZX130K

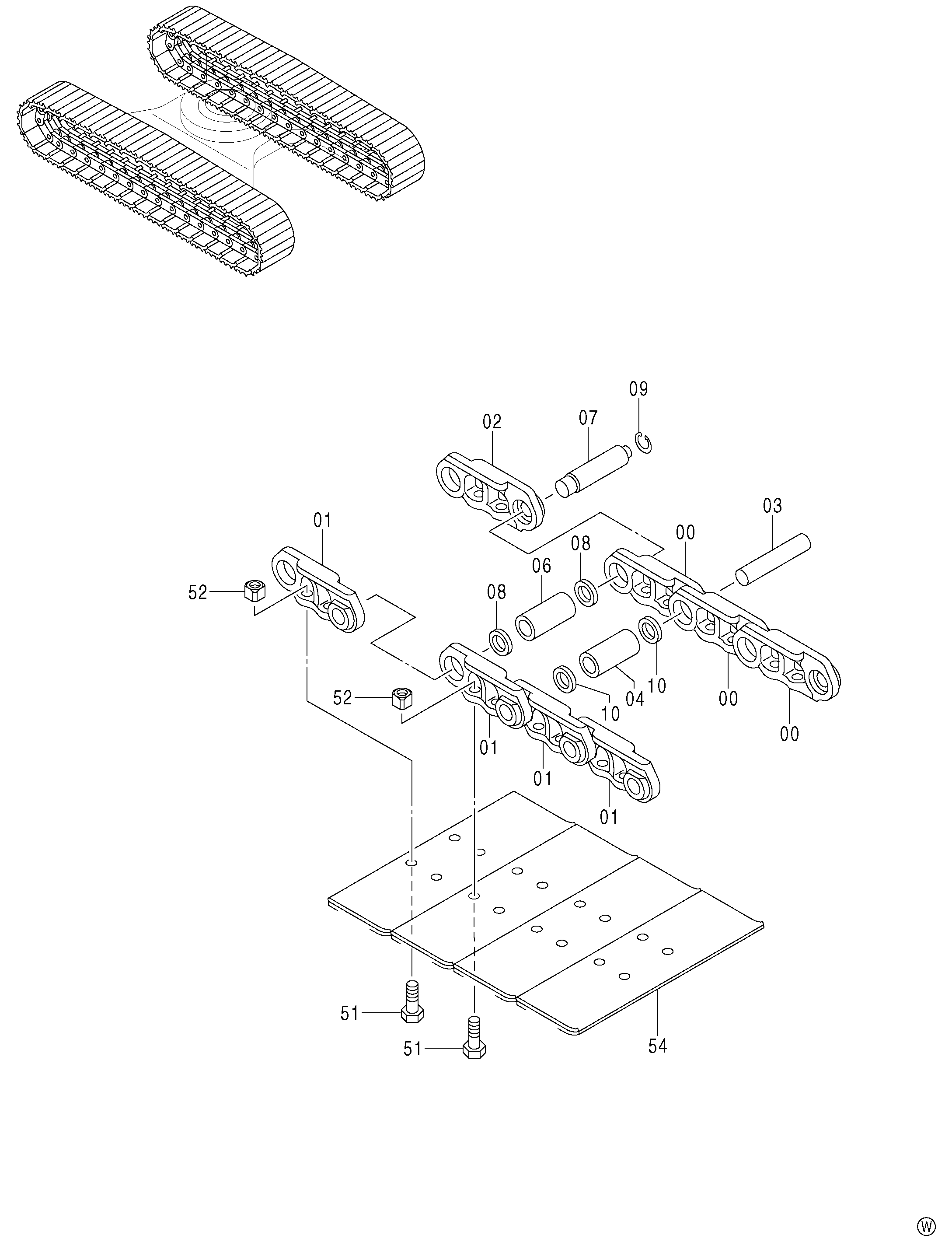

Заводская схема «Гусеничная цепь вариоус (STD. гусеница)[EU2]» для HITACHI ZX130K. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гусеничная цепь вариоус (STD. гусеница)[EU2] HITACHI ZX130K](/catalog-drawings/fa/fa442c44-34e4-4125-b145-5ca188def342.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9234518 | Гусеничная цепь в сборе(500G) | 2 | |
| 9234521 | Гусеничная цепь в сборе(600G) | 2 | |
| 9234523 | Гусеничная цепь в сборе(700G) | 2 | |
| 9234525 | Гусеничная цепь в сборе(800G) | 2 | |
| 9144345 | Гусеничная цепь в сборе(510F) | 2 | |
| 00-10 | 9234519 | Гусеничная цепь в сборе | 1 |
| 00 | 1028054 | Гусеничная цепь B | 43 |
| 01 | 1028055 | Гусеничная цепь B | 44 |
| 02 | 4432114 | Гусеничная цепь M | 1 |
| 03 | 4432115 | Палец | 43 |
| 04 | 4390511 | Втулка | 43 |
| 06 | 4390514 | Соединительная втулка | 1 |
| 07 | 4432116 | Соединительный палец | 1 |
| 08 | 4432117 | Коллер | 2 |
| 09 | 4192665 | Кольцо | 1 |
| 10 | 4413807 | Уплотнение | 86 |
| 51 | 4384520 | Болт башмак(грунтозацеп) | 176 |
| 51 | 4358637 | Болт башмак(плоский) | 176 |
| 52 | 4384521 | Гайка | 176 |
| 54 | 2041461 | Башмак грунтозацеп(500G) | 44 |
| 54 | 2041462 | Башмак грунтозацеп(600G) | 44 |
| 54 | 2041463 | Башмак грунтозацеп(700G) | 44 |
| 54 | 2050387 | Башмак грунтозацеп(800G) | 44 |
| 54 | 1005357 | Башмак плоский(510F) | 44 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
