Основные гидролинии — HITACHI ZX130K

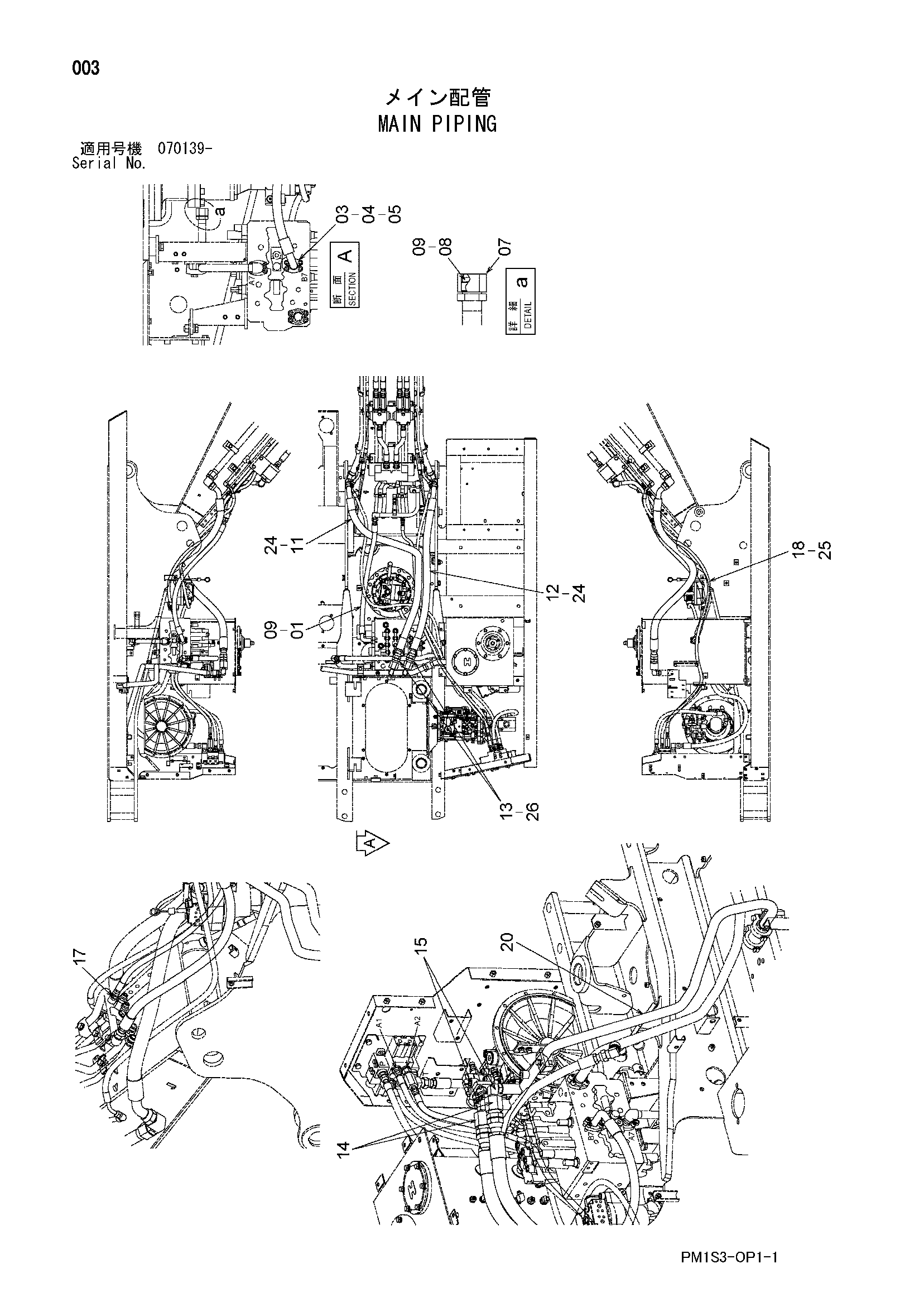

Заводская схема «Основные гидролинии» для HITACHI ZX130K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9197248 | Шланг в сборе | 1 |
| 01A | 4434465 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 3 |
| 03 | 986910 | Разъёмный фланец | 2 |
| 04 | J781030 | Болт с внутренним шестигранником | 4 |
| 05 | 971489 | Уплотнительное кольцо | 1 |
| 07 | 4188136 | Гайка | 1 |
| 08 | 4189094 | Колпачок | 1 |
| 09 | 4187308 | Уплотнительное кольцо | 2 |
| 11 | 4636868 | Шланг | 1 |
| 12 | 4659375 | Шланг | 1 |
| 13 | 4318136 | Адаптер | 2 |
| 14 | 94-0693 | Переходник S | 2 |
| 15 | 4174588 | Угловой штуцер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | A852133 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4305241 | Шланг | 1 |
| 20 | 7051371 | Трубка | 1 |
| 24 | 4446406 | Защитный кожух | 7 |
| 25 | 4327315 | Защитный кожух | 5 |
| 26 | 4187329 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
