Основные гидролинии (2P-BOOM)<135USK> — HITACHI ZX130K

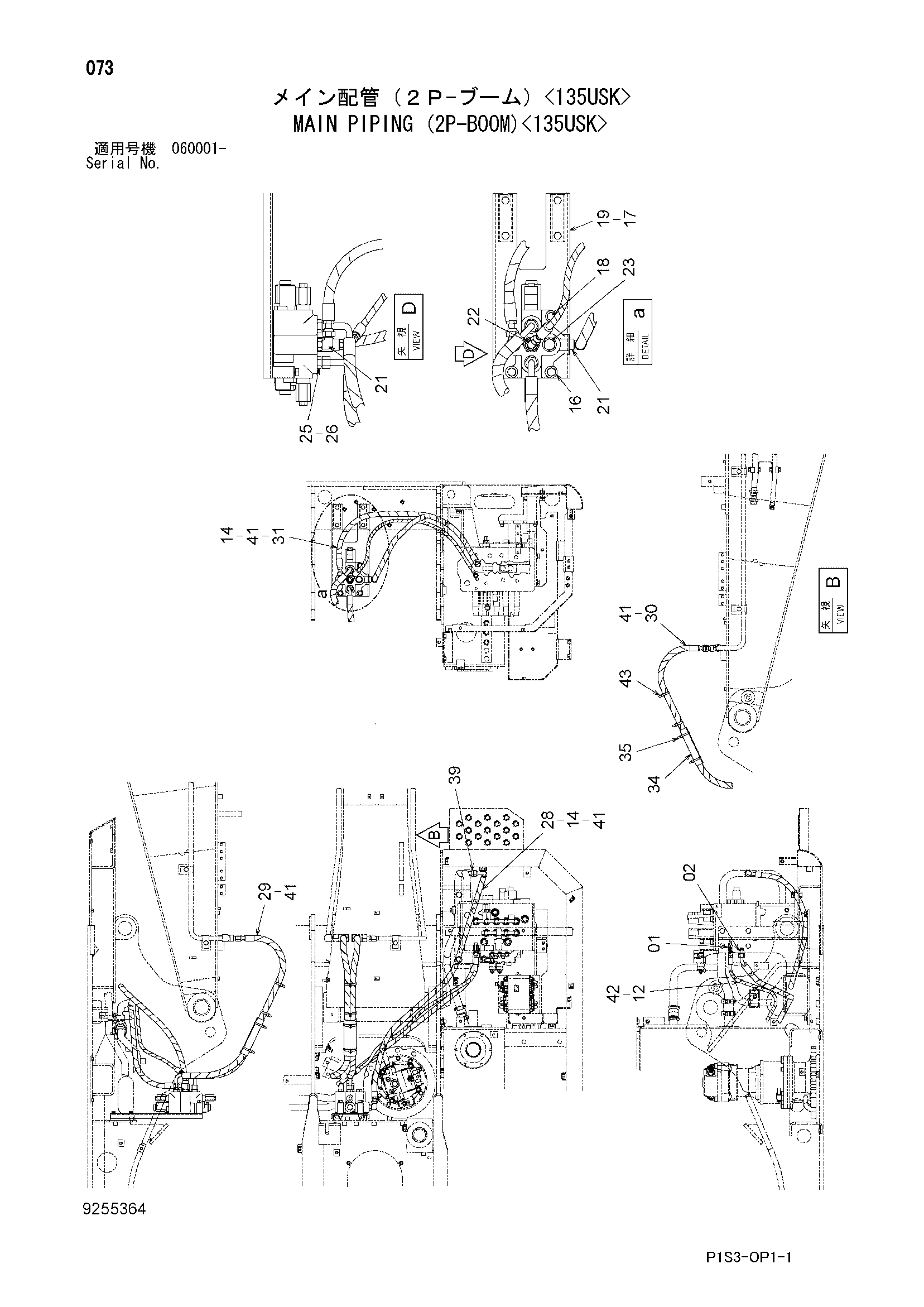

Заводская схема «Основные гидролинии (2P-BOOM)<135USK>» для HITACHI ZX130K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4276965 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4198407 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4383513 | Шланг | 1 |
| 14 | 4138928 | Уплотнительное кольцо | 4 |
| 16 | 4401481 | Гидрораспределитель | 1 |
| 17 | 8085750 | Кронштейн | 1 |
| 18 | J271280 | Болт с шайбой | 3 |
| 18A | J901280 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | J271025 | Болт с шайбой | 4 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | A853344 | Угловой штуцер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | A852233 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4174541 | Пробка | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | A853144 | Адаптер | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4138938 | Уплотнительное кольцо | 2 |
| 28 | 4468598 | Шланг | 1 |
| 29 | 4389104 | Шланг | 1 |
| 30 | 4388116 | Шланг | 1 |
| 31 | 4606528 | Шланг | 1 |
| 34 | 4219918 | Резиновая втулка | 1 |
| 35 | 4121859 | Ленточный зажим | 2 |
| 39 | A853164 | Адаптер | 1 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | 4327294 | Защитный кожух | 10 |
| 42 | 4327293 | Защитный кожух | 3 |
| 43 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
