Трубопроводы системы смазки (2P-BOOM)<130K> — HITACHI ZX130K

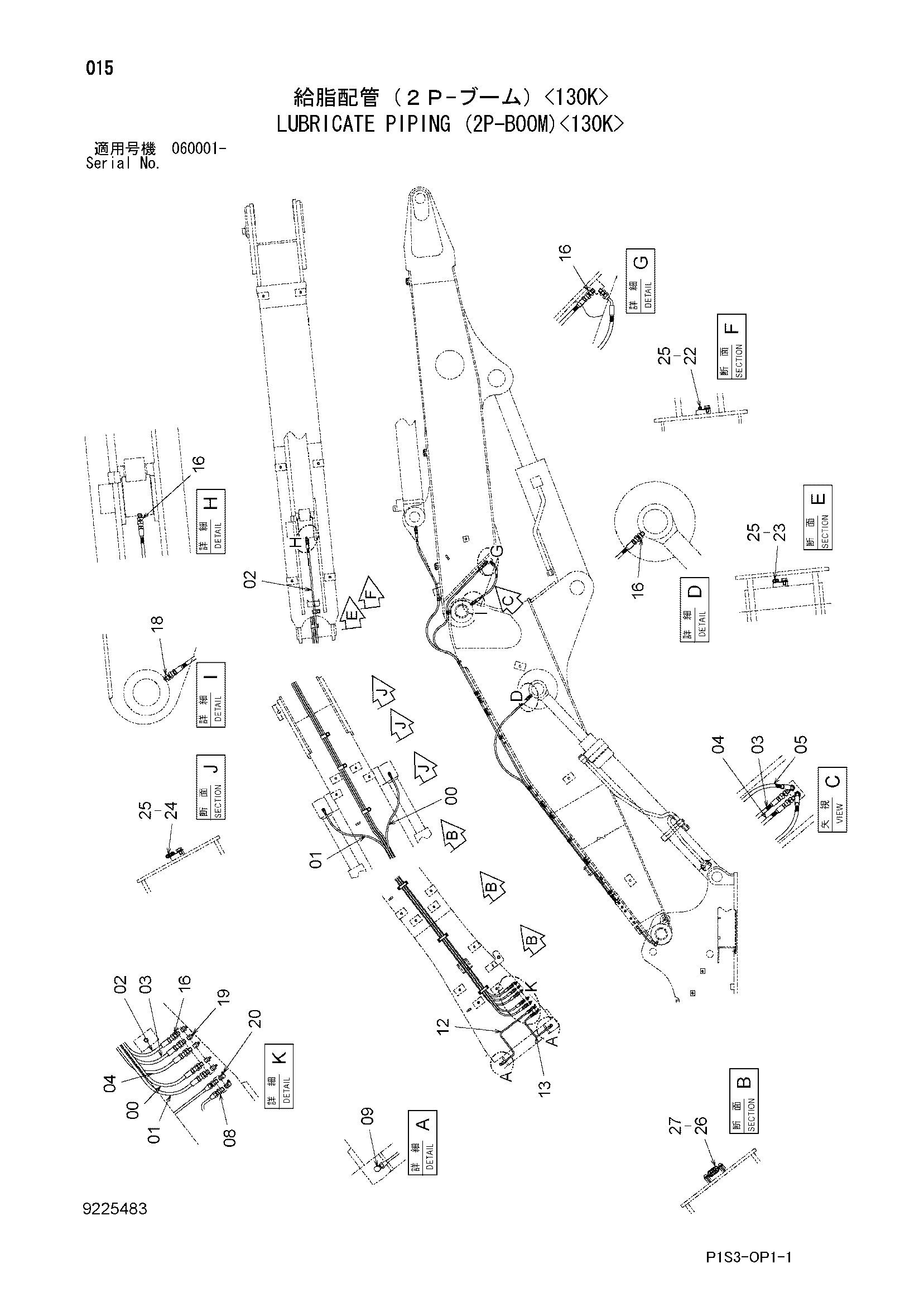

Заводская схема «Трубопроводы системы смазки (2P-BOOM)<130K>» для HITACHI ZX130K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4429018 | Пластиковый шланг | 1 |
| 01 | 4447566 | Пластиковый шланг | 1 |
| 02 | 4428960 | Пластиковый шланг | 1 |
| 03 | 4437104 | Пластиковый шланг | 1 |
| 04 | 4460875 | Пластиковый шланг | 1 |
| 05 | 4412031 | Пластиковый шланг | 2 |
| 08 | 4360981 | Штуцер трубки | 2 |
| 09 | 4345297 | Штуцер трубки | 2 |
| 12 | 4370492 | Трубка | 1 |
| 13 | 4361021 | Трубка | 1 |
| 16 | 4154651 | Адаптер | 12 |
| 18 | 4298744 | Адаптер | 2 |
| 19 | J75482 | Пресс-маслёнка | 5 |
| 20 | 4148896 | Пресс-маслёнка | 2 |
| 22 | 4190261 | Зажим | 1 |
| 23 | 4192018 | Зажим | 1 |
| 24 | 4252877 | Зажим | 3 |
| 25 | J271016 | Болт с шайбой | 5 |
| 25A | J901016 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4367283 | Хомут шланга | 6 |
| 27 | J780625 | Болт с внутренним шестигранником | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
