Рукоять трубопроводы — HITACHI ZX130K

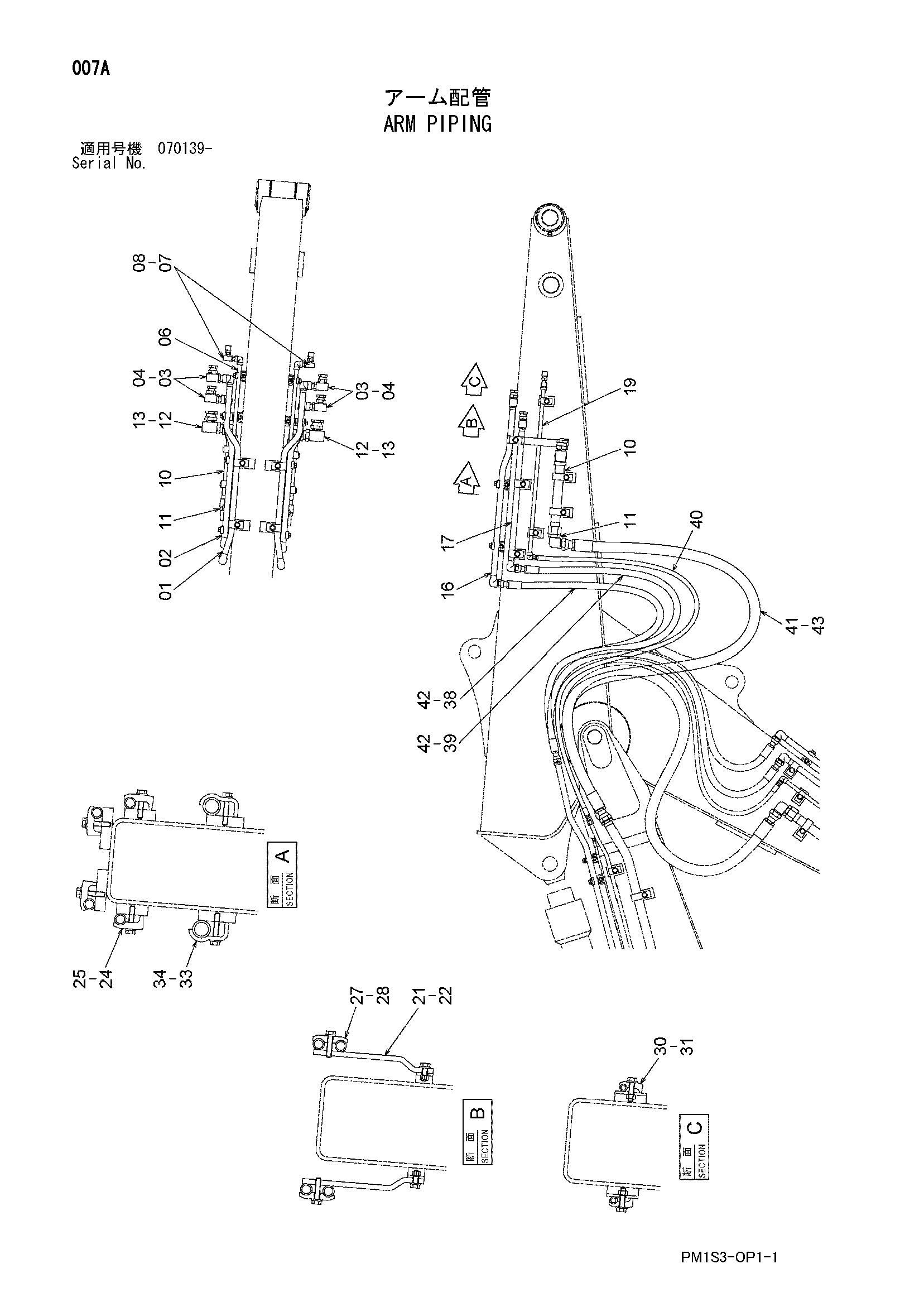

Заводская схема «Рукоять трубопроводы» для HITACHI ZX130K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8106370 | Трубка | 1 |
| 02 | 9766699 | Трубка | 1 |
| 03 | 4640179 | Соединение свивел | 4 |
| 04 | 4640181 | Пробка | 4 |
| 06 | 9766697 | Трубка | 1 |
| 07 | 4659360 | Соединение свивел | 2 |
| 08 | 4180195 | Соединительный штуцер | 2 |
| 10 | 9766695 | Трубка | 2 |
| 11 | 4314060 | Угловой штуцер | 2 |
| 11A | 970860 | Уплотнительное кольцо | 1 |
| 12 | 4640178 | Соединение свивел | 2 |
| 13 | 4640180 | Пробка | 2 |
| 16 | 8106369 | Трубка | 1 |
| 17 | 9766698 | Трубка | 1 |
| 19 | 9766696 | Трубка | 1 |
| 21 | 4659208 | Кронштейн | 2 |
| 22 | J271235 | Болт с шайбой | 2 |
| 22A | J901235 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | 4190126 | Хомут трубки | 8 |
| 25 | J271260 | Болт с шайбой | 8 |
| 25A | J901260 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 27 | 4189859 | Хомут трубки | 2 |
| 28 | J271255 | Болт с шайбой | 2 |
| 28A | J901255 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 30 | 4190124 | Хомут трубки | 4 |
| 31 | J271250 | Болт с шайбой | 4 |
| 31A | J901250 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 33 | 4053698 | Хомут трубки | 4 |
| 34 | J271270 | Болт с шайбой | 4 |
| 34A | J901270 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 38 | 4639403 | Шланг | 2 |
| 39 | 4616910 | Шланг | 2 |
| 40 | 4659501 | Шланг | 2 |
| 41 | 4662018 | Шланг | 2 |
| 42 | 4187308 | Уплотнительное кольцо | 8 |
| 43 | 4187329 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
