Вспомогательный трубопроводы (стрела опора)<135USK> — HITACHI ZX130K

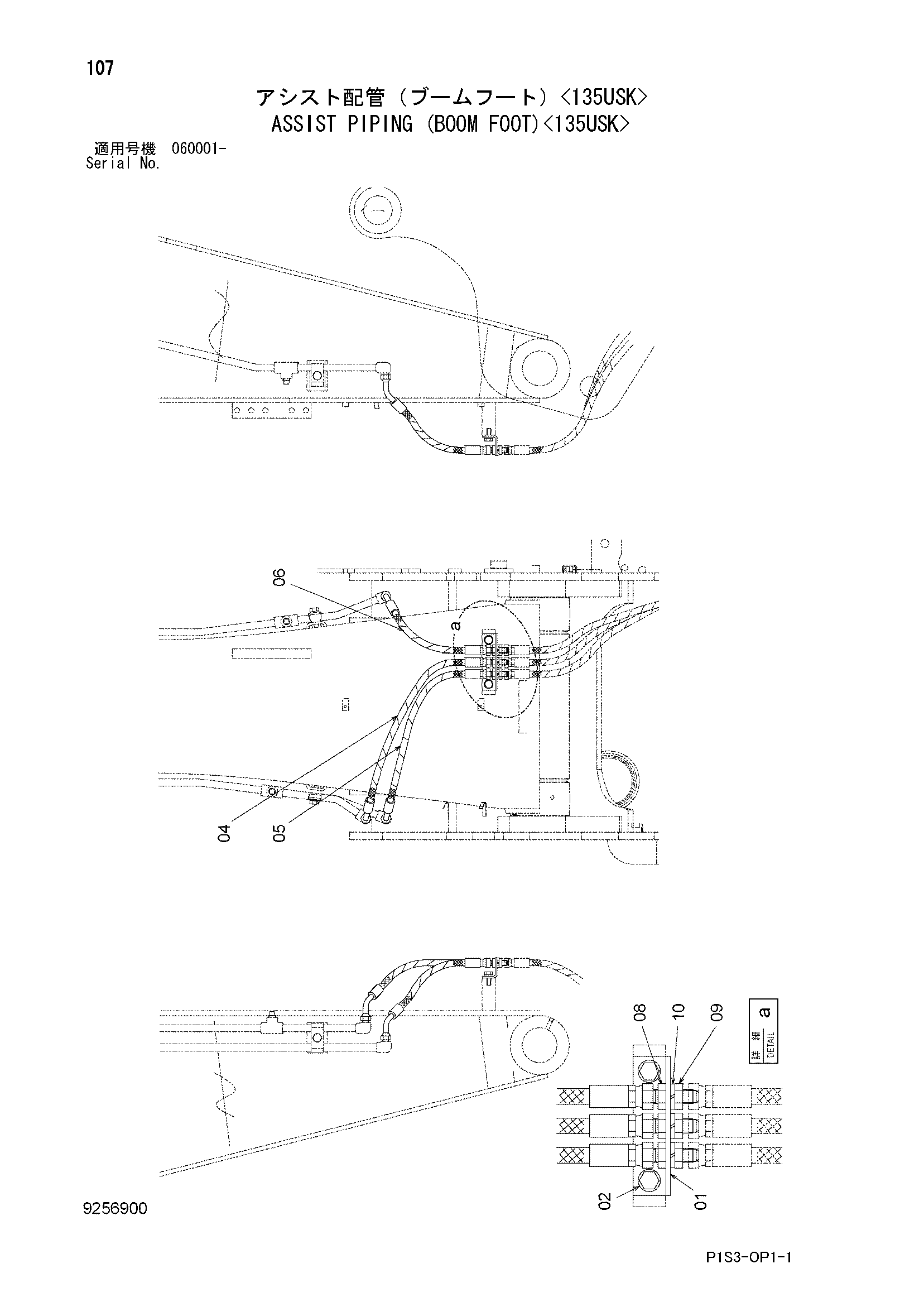

Заводская схема «Вспомогательный трубопроводы (стрела опора)<135USK>» для HITACHI ZX130K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4642945 | Кронштейн | 1 |
| 02 | J271025 | Болт с шайбой | 2 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 9255182 | Шланг в сборе | 1 |
| 04A | 4642946 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 1 |
| 05 | 9255183 | Шланг в сборе | 1 |
| 05A | 4642947 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 1 |
| 06 | 9255184 | Шланг в сборе | 1 |
| 06A | 4642948 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 1 |
| 08 | 4202532 | Адаптер | 3 |
| 09 | 4202531 | Гайка | 3 |
| 10 | A590914 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
