Пилотные гидролинии (гидромолот, гидроножницы)<135USK> — HITACHI ZX130K

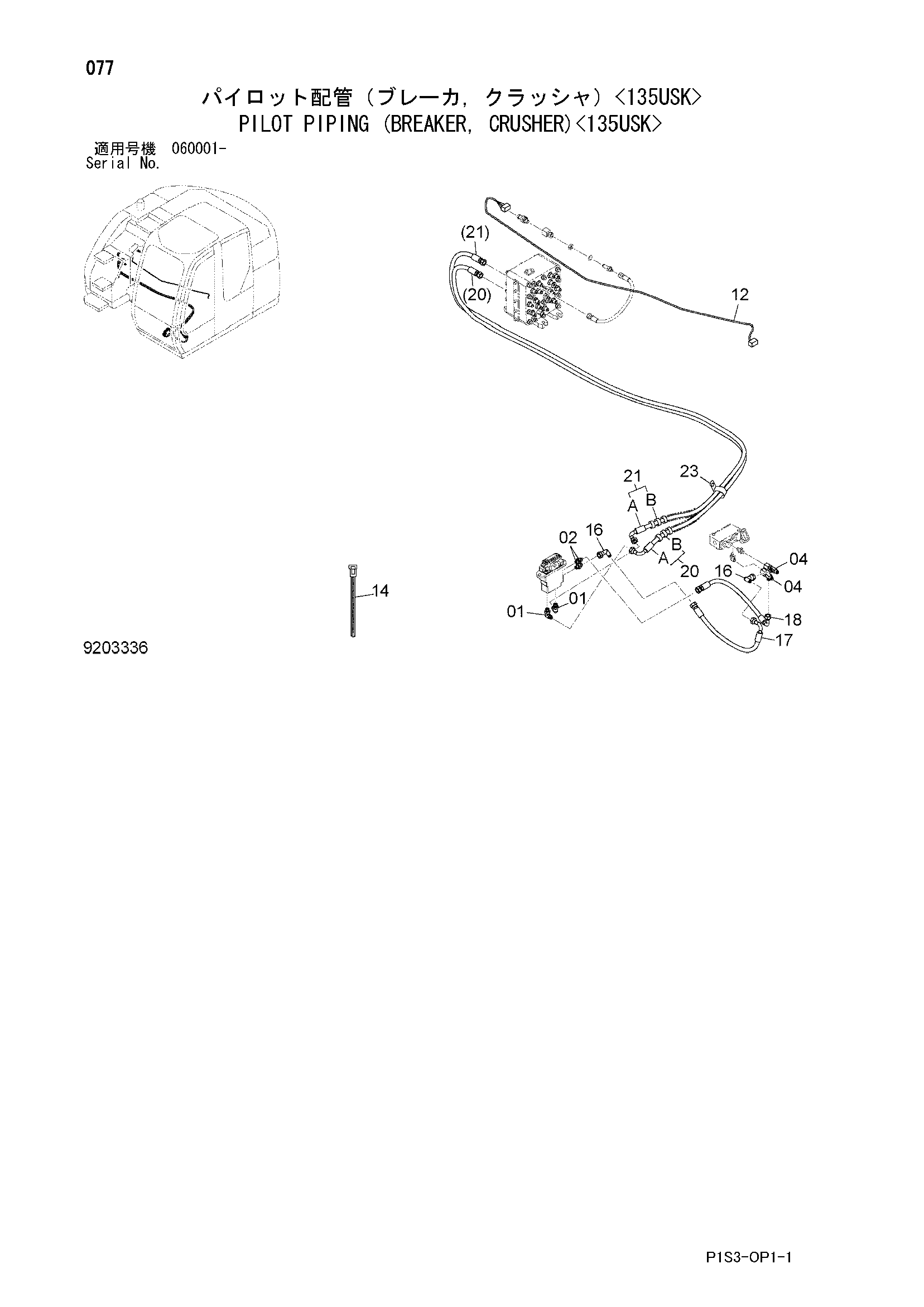

Заводская схема «Пилотные гидролинии (гидромолот, гидроножницы)<135USK>» для HITACHI ZX130K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852323 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852123 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 12 | 4452432 | Жгут проводов | 1 |
| 14 | 4055312 | Ленточный зажим | 5 |
| 16 | 4239976 | Унион S | 2 |
| 17 | 4460963 | Шланг (P, A2) | 1 |
| 18 | 4460964 | Шланг (T, T3) | 1 |
| 20 | 9205947 | Шланг в сборе | 1 |
| 20A | 4460961 | Шланг (N, 2) | 1 |
| 20B | 4327293 | Защитный кожух | 5 |
| 21 | 9276647 | Шланг в сборе | 1 |
| 21A | 4669397 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 1 |
| 23 | 4190282 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
