Электрический тип управление детали (2) — HITACHI ZX130K

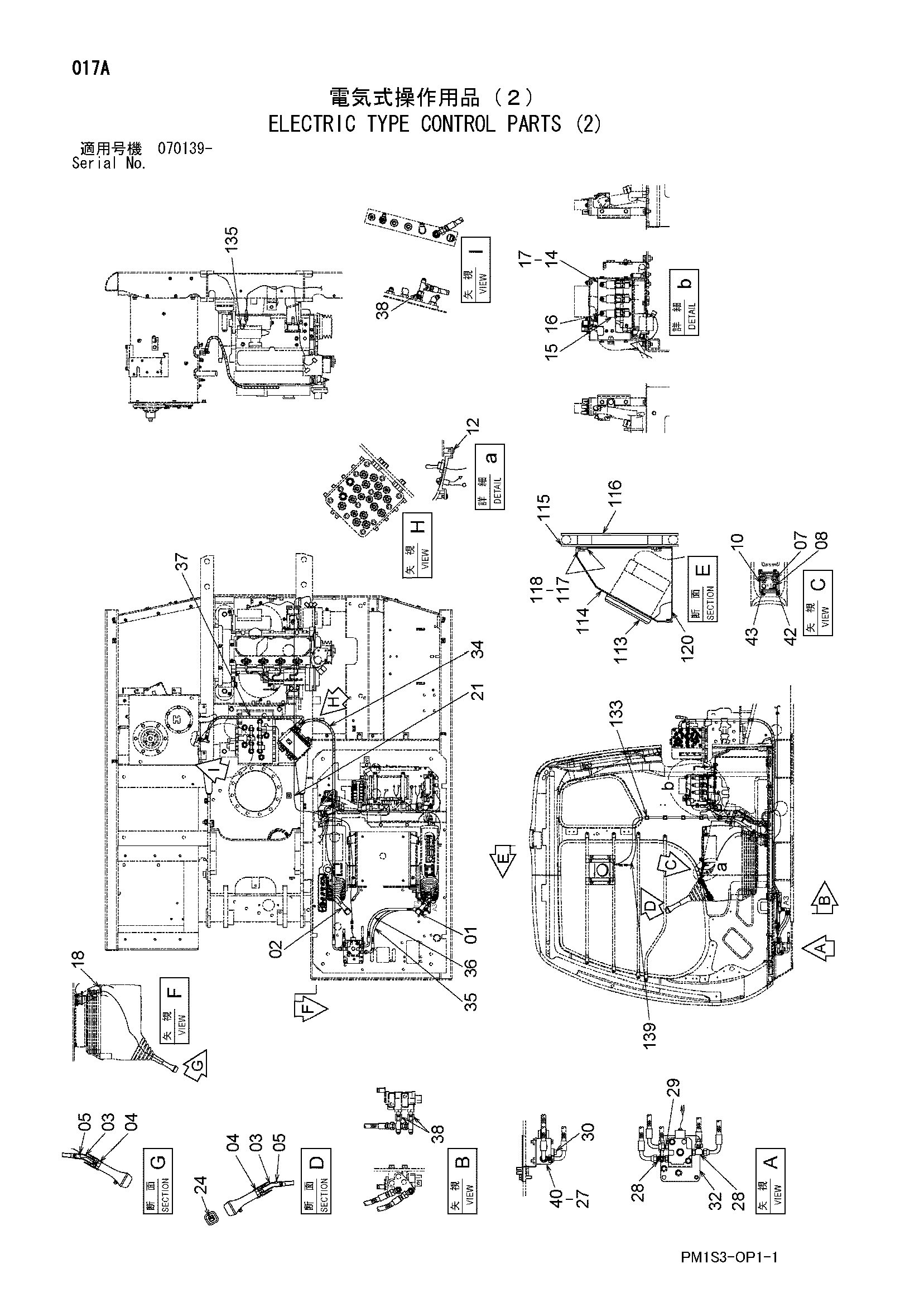

Заводская схема «Электрический тип управление детали (2)» для HITACHI ZX130K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4319774 | Рукоятка | 1 |
| 02 | 4658861 | Рукоятка | 1 |
| 03 | 9739222 | Рычаг | 2 |
| 04 | J952014 | Гайка | 2 |
| 05 | 487081 | Резиновая втулка | 2 |
| 07 | 4242001 | Выключатель тумблер | 1 |
| 08 | 4247402 | Фонарь пилотный | 1 |
| 10 | 3107516 | Панель | 1 |
| 12 | 4361800 | Самонарезающий винт | 4 |
| 14 | 8082783 | Кронштейн | 1 |
| 15 | 4251588 | Реле | 1 |
| 16 | J460616 | Винт с шайбой | 1 |
| 17 | J260616 | Болт с шайбой | 4 |
| 17A | J900616 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 18 | 4055311 | Ленточный зажим | 5 |
| 21 | 2053743 | Жгут проводов | 1 |
| 24 | 4455930 | Информационная табличка | 1 |
| 27 | J260870 | Болт с шайбой | 2 |
| 27A | J900870 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 28 | A852423 | Тройник | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A852123 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4093624 | Пробка | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 8104451 | Крышка | 1 |
| 34 | 9267691 | Шланг в сборе | 1 |
| 34A | 4463779 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 1 |
| 35 | 4437737 | Шланг | 1 |
| 36 | 4430411 | Шланг | 1 |
| 37 | 9198370 | Шланг в сборе | 1 |
| 37A | 4449883 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 2 |
| 38 | 4246672 | Соединительный штуцер | 3 |
| 40 | 9218376 | Электромагнитный клапан | 1 |
| 42 | 4661472 | Информационная табличка | 1 |
| 43 | 4661474 | Информационная табличка | 1 |
| 113 | 4474620 | Такхограпх | 1 |
| 114 | 8050104 | Кронштейн | 1 |
| 115 | 9758941 | Пластина | 2 |
| 116 | 9758942 | Кронштейн | 2 |
| 117 | J900616 | Болт | 8 |
| 118 | A590906 | Пружинная шайба | 8 |
| 120 | 3069260 | Крышка | 1 |
| 133 | 4229140 | Хомут | 5 |
| 135 | 4474617 | Датчик | 1 |
| 139 | 4474467 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
