Стрела трубопроводы — HITACHI ZX130K

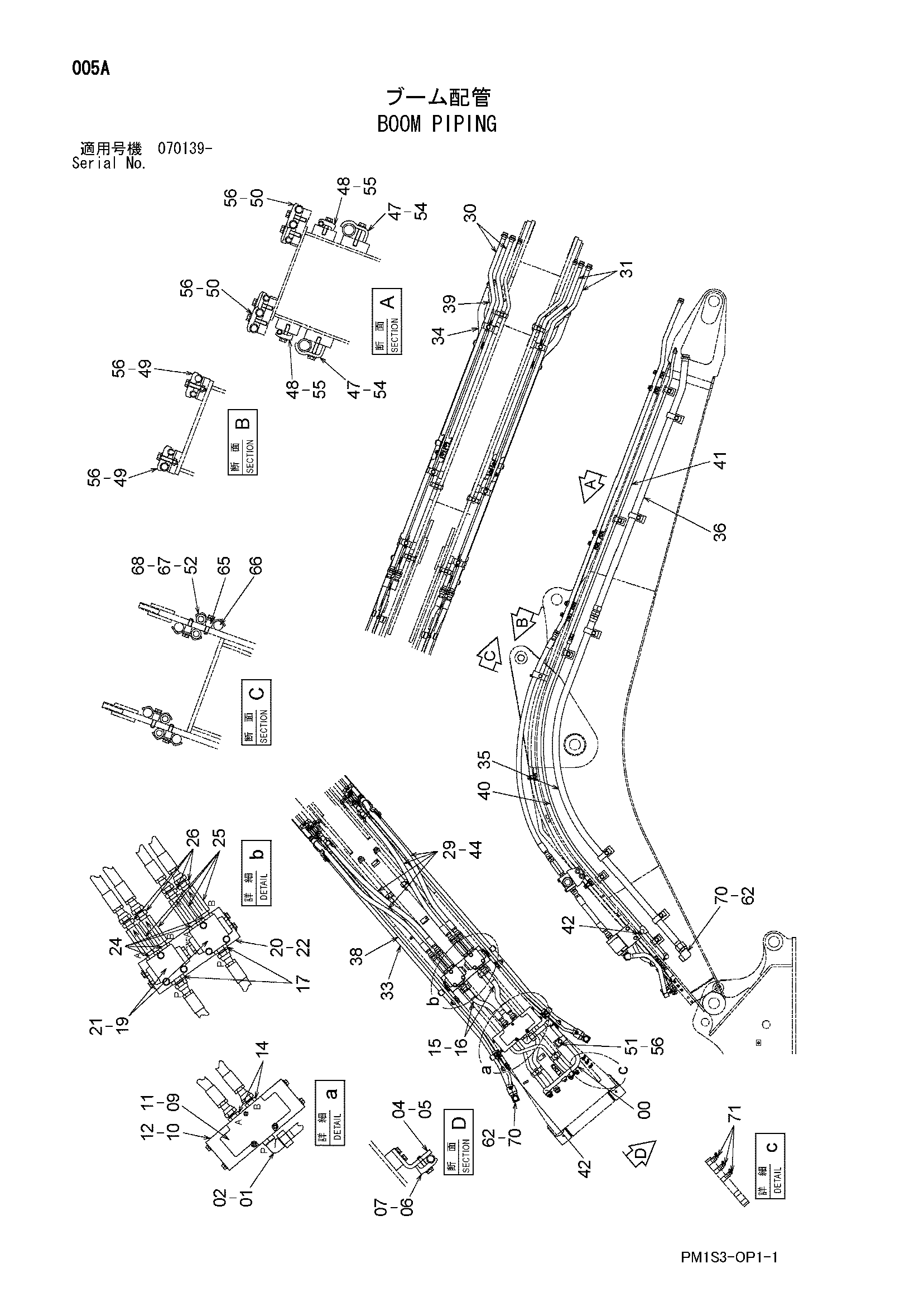

Заводская схема «Стрела трубопроводы» для HITACHI ZX130K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8106405 | Трубка | 1 |
| 01 | A853388 | Угловой штуцер | 1 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 02 | 4187328 | Уплотнительное кольцо | 1 |
| 04 | 4659519 | Кронштейн | 1 |
| 05 | J271030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4190126 | Хомут трубки | 1 |
| 07 | J271255 | Болт с шайбой | 1 |
| 07A | J901255 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 4651220 | Клапан дивидер | 1 |
| 10 | 8106443 | Кронштейн | 1 |
| 11 | J780860 | Болт с внутренним шестигранником | 3 |
| 12 | J271030 | Болт с шайбой | 4 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | A853166 | Адаптер | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4187308 | Уплотнительное кольцо | 4 |
| 16 | 4286260 | Шланг | 2 |
| 17 | A853186 | Адаптер | 2 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4269315 | Клапан дивидер | 2 |
| 20 | 8106444 | Кронштейн | 1 |
| 21 | J271000 | Болт с шайбой | 6 |
| 21A | J901000 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J281030 | Болт с шайбой | 4 |
| 22A | J901030 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 24 | 4208243 | Адаптер | 4 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4637923 | Обратный клапан | 4 |
| 26 | 4208967 | Адаптер | 4 |
| 29 | 4229841 | Шланг | 4 |
| 30 | 8106388 | Трубка | 2 |
| 31 | 8106387 | Трубка | 2 |
| 33 | 8106392 | Трубка | 1 |
| 34 | 8106390 | Трубка | 1 |
| 35 | 8106391 | Трубка | 1 |
| 36 | 8106389 | Трубка | 1 |
| 38 | 8106393 | Трубка | 1 |
| 39 | 8082280 | Трубка | 1 |
| 40 | 8079488 | Трубка | 1 |
| 41 | 8082281 | Трубка | 1 |
| 42 | 94-2023 | Пробка | 2 |
| 44 | 4187308 | Уплотнительное кольцо | 8 |
| 47 | 4053698 | Хомут трубки | 10 |
| 48 | 4190124 | Хомут трубки | 10 |
| 49 | 4141806 | Хомут трубки | 6 |
| 50 | 4189859 | Хомут трубки | 6 |
| 51 | 4190126 | Хомут трубки | 1 |
| 52 | 4202103 | Хомут | 4 |
| 54 | J271270 | Болт с шайбой | 10 |
| 54A | J901270 | Болт | 1 |
| 54B | J222012 | Шайба | 1 |
| 55 | J271250 | Болт с шайбой | 10 |
| 55A | J901250 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
| 56 | J271260 | Болт с шайбой | 13 |
| 56A | J901260 | Болт | 1 |
| 56B | J222012 | Шайба | 1 |
| 62 | 4187329 | Уплотнительное кольцо | 2 |
| 65 | 4659900 | Проставка | 4 |
| 66 | 4659901 | Проставка | 4 |
| 67 | J901255 | Болт | 4 |
| 68 | A590912 | Пружинная шайба | 4 |
| 70 | 4314060 | Угловой штуцер | 2 |
| 70A | 970860 | Уплотнительное кольцо | 1 |
| 71 | 4148896 | Пресс-маслёнка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
