Основные гидролинии (2P-BOOM)<130K> — HITACHI ZX130K

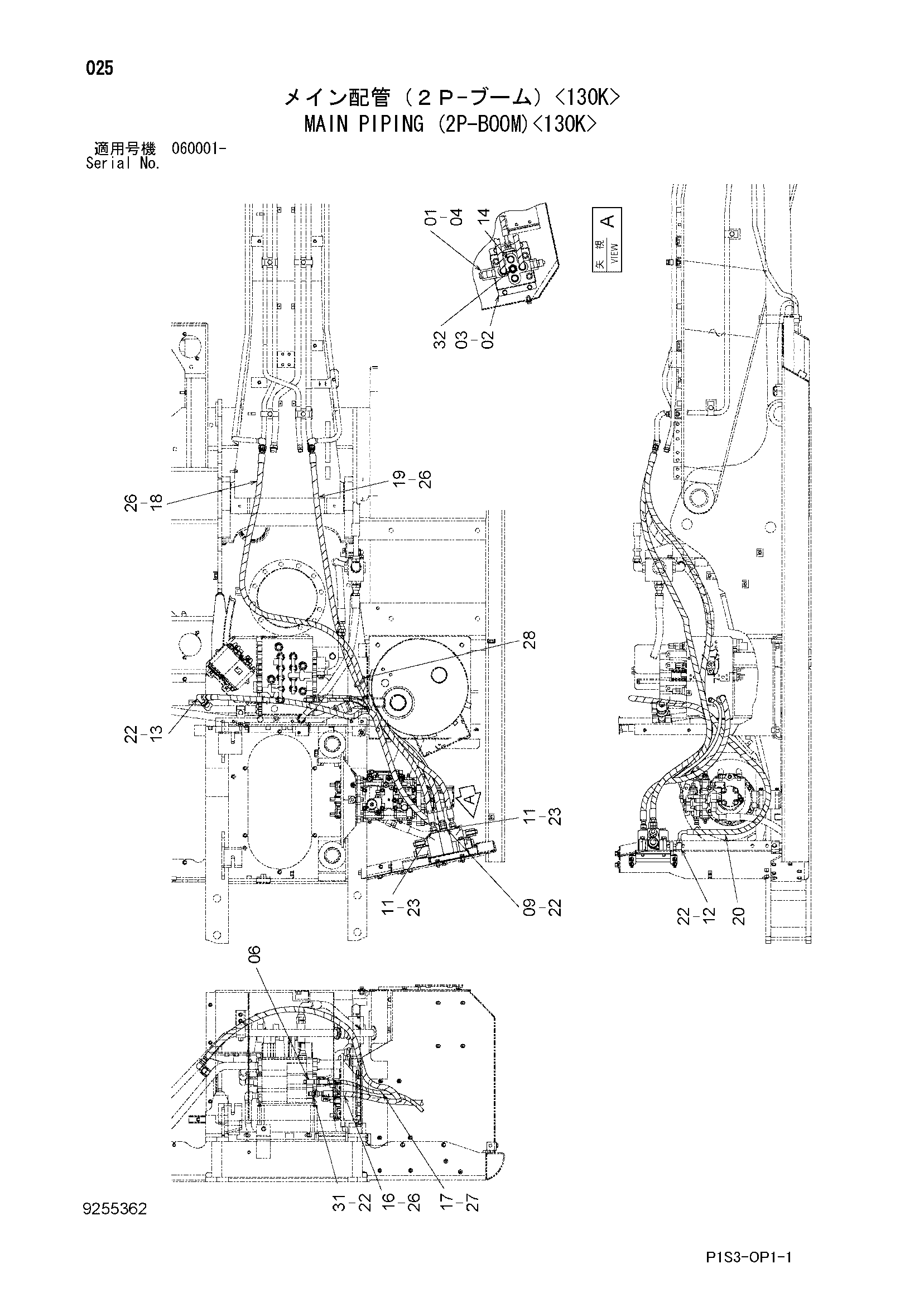

Заводская схема «Основные гидролинии (2P-BOOM)<130K>» для HITACHI ZX130K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4401481 | Гидрораспределитель | 1 |
| 02 | 8081537 | Кронштейн | 1 |
| 03 | J271030 | Болт с шайбой | 4 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J271285 | Болт с шайбой | 3 |
| 04A | J901285 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 4276965 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A853144 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A853144 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A853344 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A853364 | Угловой штуцер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4174541 | Пробка | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4260263 | Шланг | 1 |
| 17 | 4464912 | Шланг | 1 |
| 18 | 4285816 | Шланг | 1 |
| 19 | 4285812 | Шланг | 1 |
| 20 | 9199462 | Шланг в сборе | 1 |
| 20A | 4214466 | Шланг | 1 |
| 20B | 4327294 | Защитный кожух | 5 |
| 22 | 4138938 | Уплотнительное кольцо | 4 |
| 23 | 4138938 | Уплотнительное кольцо | 2 |
| 26 | 4327294 | Защитный кожух | 14 |
| 27 | 4327293 | Защитный кожух | 3 |
| 28 | 4055312 | Ленточный зажим | 10 |
| 31 | 4198407 | Адаптер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A852133 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
