Вспомогательный трубопроводы (2.52m рукоять)<130K> — HITACHI ZX130K

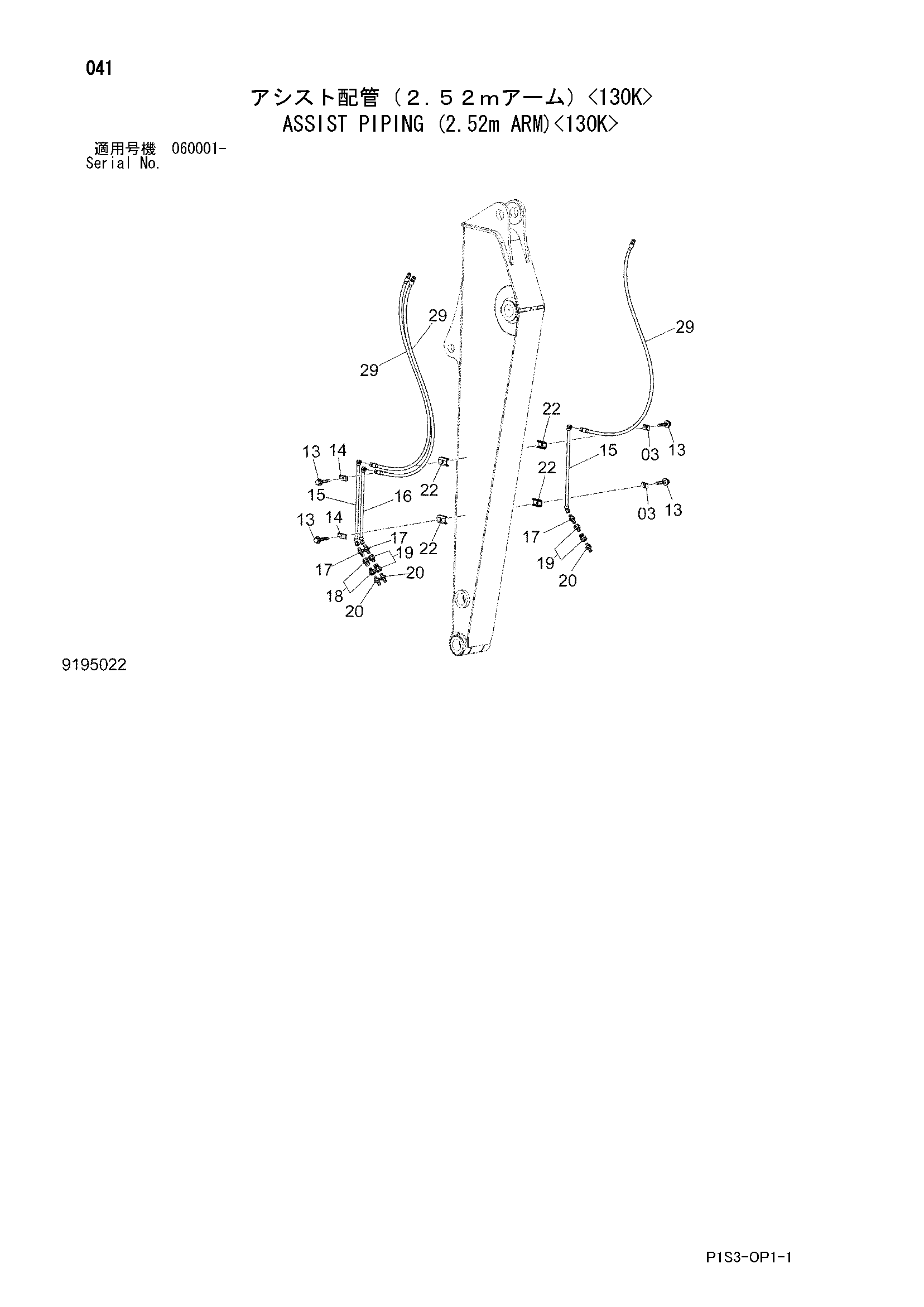

Заводская схема «Вспомогательный трубопроводы (2.52m рукоять)<130K>» для HITACHI ZX130K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4190124 | Хомут трубки | 2 |
| 13 | J271250 | Болт с шайбой | 4 |
| 13A | J901250 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4189858 | Хомут трубки | 2 |
| 15 | 8079496 | Трубка | 2 |
| 16 | 8079497 | Трубка | 1 |
| 17 | 94-1702 | Адаптер | 3 |
| 18 | 4232933 | Самоуплотняющееся соединение | 1 |
| 18A | 4644532 | Пылезащитный колпачок | 1 |
| 18B | 4644533 | Пылезащитный колпачок | 1 |
| 19 | 4059552 | Самоуплотняющееся соединение | 2 |
| 19A | 4644532 | Пылезащитный колпачок | 1 |
| 19B | 4644533 | Пылезащитный колпачок | 1 |
| 20 | 94-1302 | Адаптер | 3 |
| 22 | 9749939 | Седло винта | 4 |
| 29 | 4462707 | Шланг | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
