Пилотные гидролинии (поток производительность селектор)<130K> — HITACHI ZX130K

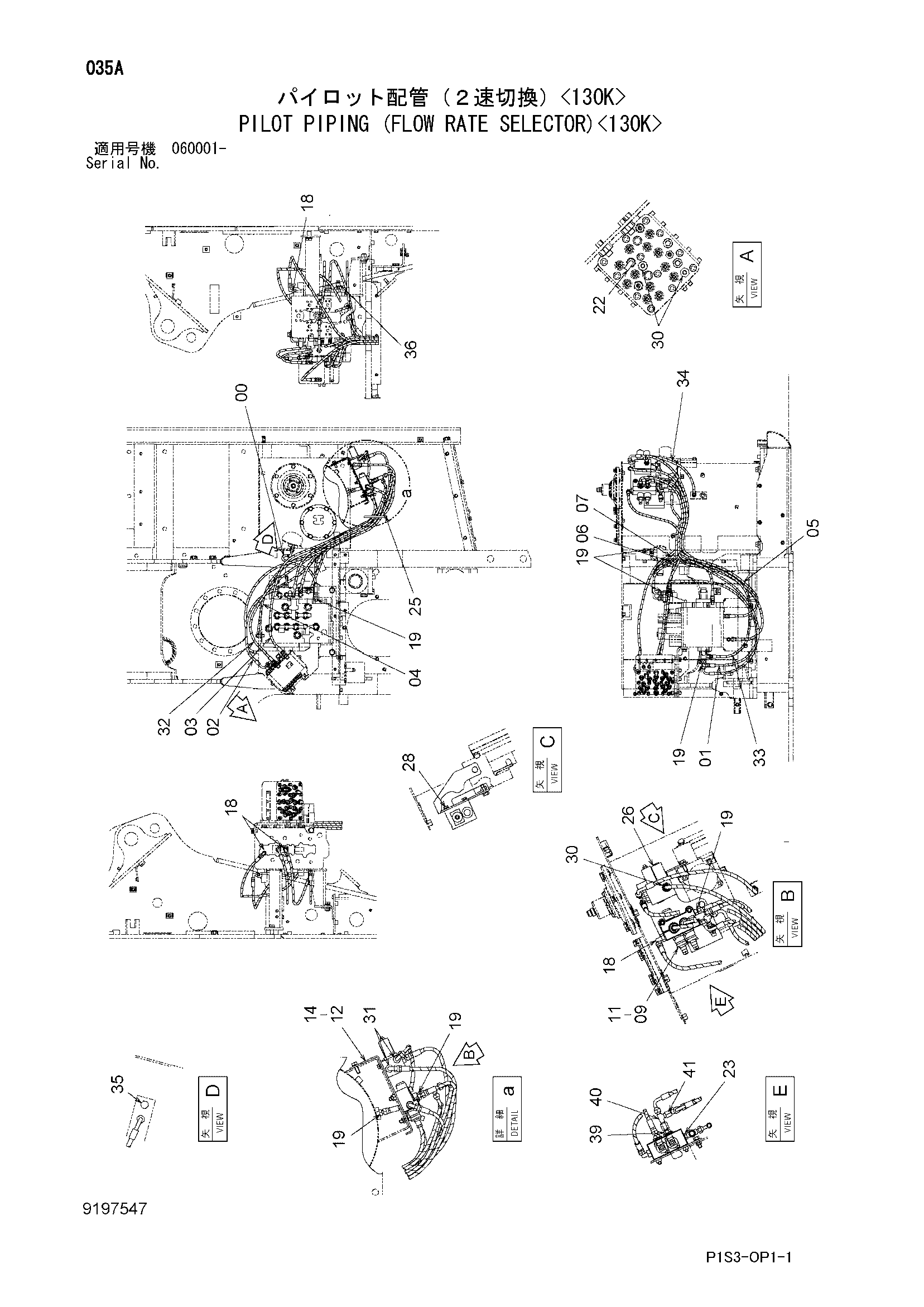

Заводская схема «Пилотные гидролинии (поток производительность селектор)<130K>» для HITACHI ZX130K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9197466 | Шланг в сборе (DH) | 1 |
| 00A | 4448809 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 1 |
| 01 | 9197477 | Шланг в сборе (SY) | 1 |
| 01A | 4448876 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 3 |
| 02 | 9197399 | Шланг в сборе (SP) | 1 |
| 02A | 4448859 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 3 |
| 03 | 9197459 | Шланг в сборе (PP) | 1 |
| 03A | 4448846 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 3 |
| 04 | 9197465 | Шланг в сборе (SM) | 1 |
| 04A | 4448872 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 3 |
| 05 | 9197463 | Шланг в сборе (SJ) | 1 |
| 05A | 4448871 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 3 |
| 06 | 9197462 | Шланг в сборе (PG) | 1 |
| 06A | 4448867 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 2 |
| 07 | 9197460 | Шланг в сборе (DD) | 1 |
| 07A | 4448865 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 2 |
| 09 | 9218275 | Электромагнитный клапан | 1 |
| 11 | J781065 | Болт с внутренним шестигранником | 2 |
| 12 | 8086314 | Кронштейн | 1 |
| 14 | J271030 | Болт с шайбой | 3 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 18 | A852322 | Угловой штуцер | 4 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 7 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4346096 | Унион S | 1 |
| 23 | 4364784 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4055312 | Ленточный зажим | 10 |
| 26 | 4325439 | Блок клапанов | 1 |
| 28 | J260820 | Болт с шайбой | 2 |
| 28A | J900820 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 30 | A852132 | Адаптер | 3 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852332 | Угловой штуцер | 2 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 9199048 | Шланг в сборе (P1) | 1 |
| 32A | 4446707 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 3 |
| 33 | 9199055 | Шланг в сборе (SN) | 1 |
| 33A | 4446706 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 4 |
| 34 | 9199047 | Шланг в сборе (T) | 1 |
| 34A | 4446708 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 1 |
| 35 | 4092534 | Пробка | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4436535 | Датчик давления | 1 |
| 39 | A852123 | Адаптер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4458842 | Соединительный штуцер | 1 |
| 41 | 4436760 | Соединительный штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
