Электрический тип управление детали (1) — HITACHI ZX130K

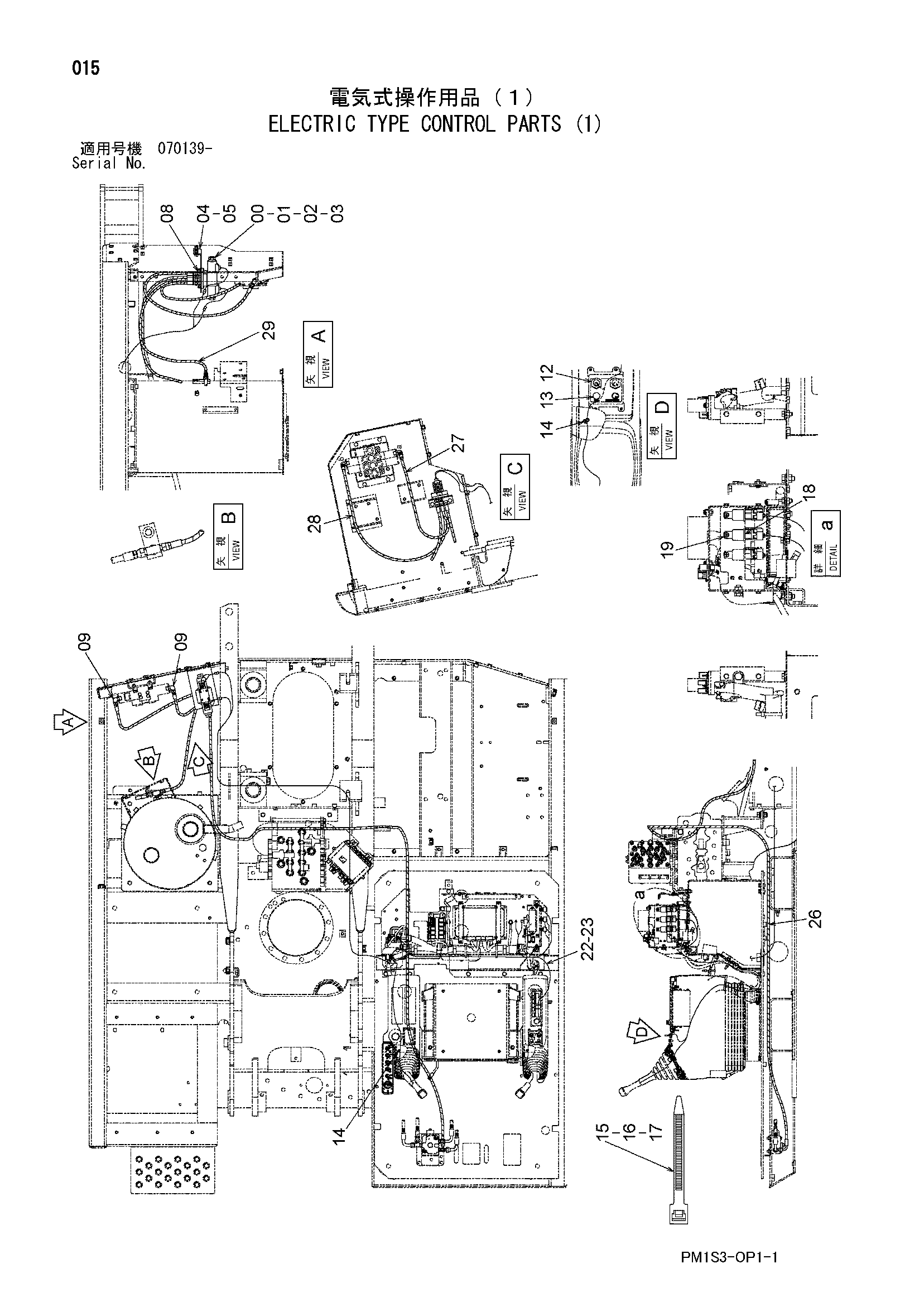

Заводская схема «Электрический тип управление детали (1)» для HITACHI ZX130K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4350150 | Электромагнитный клапан | 1 |
| 01 | J780625 | Болт с внутренним шестигранником | 2 |
| 02 | M500605 | Гайка | 2 |
| 03 | A590906 | Пружинная шайба | 2 |
| 04 | 3089829 | Кронштейн | 1 |
| 05 | J271025 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 08 | 4215649 | Адаптер | 4 |
| 09 | A852322 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4242001 | Выключатель тумблер | 1 |
| 13 | 4385236 | Колпачок | 1 |
| 14 | 4300351 | Ленточный зажим | 2 |
| 15 | 4163044 | Ленточный зажим | 10 |
| 16 | 4121859 | Ленточный зажим | 4 |
| 17 | 4055312 | Ленточный зажим | 10 |
| 18 | 4414207 | Реле | 2 |
| 19 | J460614 | Винт с шайбой | 2 |
| 22 | 2046242 | Жгут проводов | 1 |
| 23 | 4632474 | Разъём | 1 |
| 26 | 9199411 | Шланг в сборе | 1 |
| 26A | 4451776 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 11 |
| 27 | 9199422 | Шланг в сборе | 1 |
| 27A | 4451781 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 2 |
| 28 | 9199424 | Шланг в сборе | 1 |
| 28A | 4451782 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 3 |
| 29 | 9199419 | Шланг в сборе | 1 |
| 29A | 4451777 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
