Трубопроводы системы смазки (2P-BOOM)<135USK> — HITACHI ZX130K

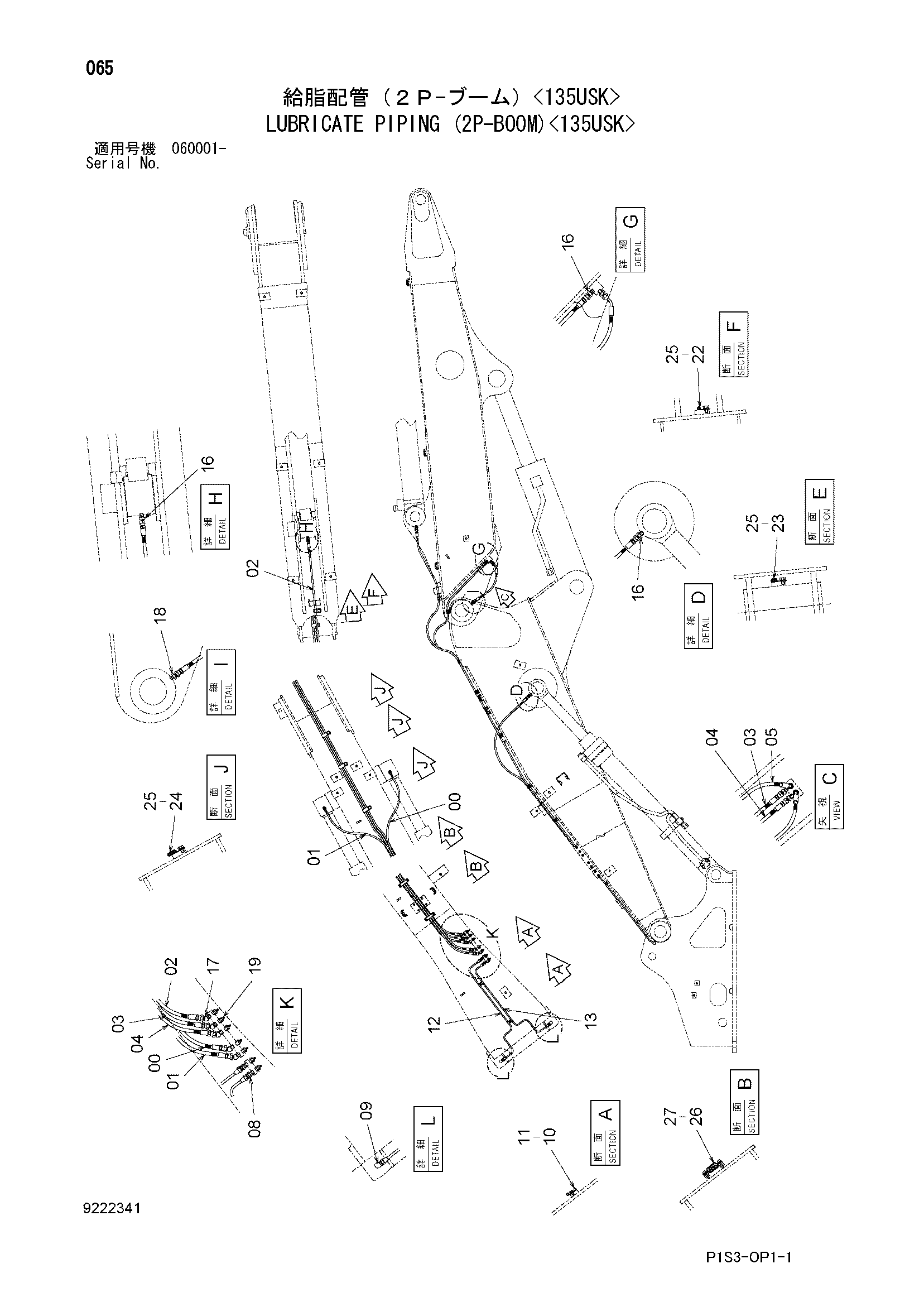

Заводская схема «Трубопроводы системы смазки (2P-BOOM)<135USK>» для HITACHI ZX130K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4449601 | Пластиковый шланг | 1 |
| 01 | 4449602 | Пластиковый шланг | 1 |
| 02 | 4429280 | Пластиковый шланг | 1 |
| 03 | 4450505 | Пластиковый шланг | 1 |
| 04 | 4460871 | Пластиковый шланг | 1 |
| 05 | 4412031 | Пластиковый шланг | 2 |
| 08 | 4360981 | Штуцер трубки | 2 |
| 09 | 4345297 | Штуцер трубки | 2 |
| 10 | 4000854 | Зажим трубка | 4 |
| 11 | J260614 | Болт с шайбой | 2 |
| 11A | J900614 | Болт | 1 |
| 11B | A590106 | Плоская шайба | 1 |
| 12 | 4384949 | Трубка | 1 |
| 13 | 4384917 | Трубка | 1 |
| 16 | 4154651 | Адаптер | 7 |
| 17 | 4154655 | Угловой штуцер | 5 |
| 18 | 4298744 | Адаптер | 2 |
| 19 | J75482 | Пресс-маслёнка | 7 |
| 22 | 4190261 | Зажим | 1 |
| 23 | 4192018 | Зажим | 1 |
| 24 | 4252877 | Зажим | 3 |
| 25 | J271016 | Болт с шайбой | 5 |
| 25A | J901016 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4367283 | Хомут шланга | 4 |
| 27 | J780625 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
