PILOT PIPING ( G ) — HITACHI ZX130H

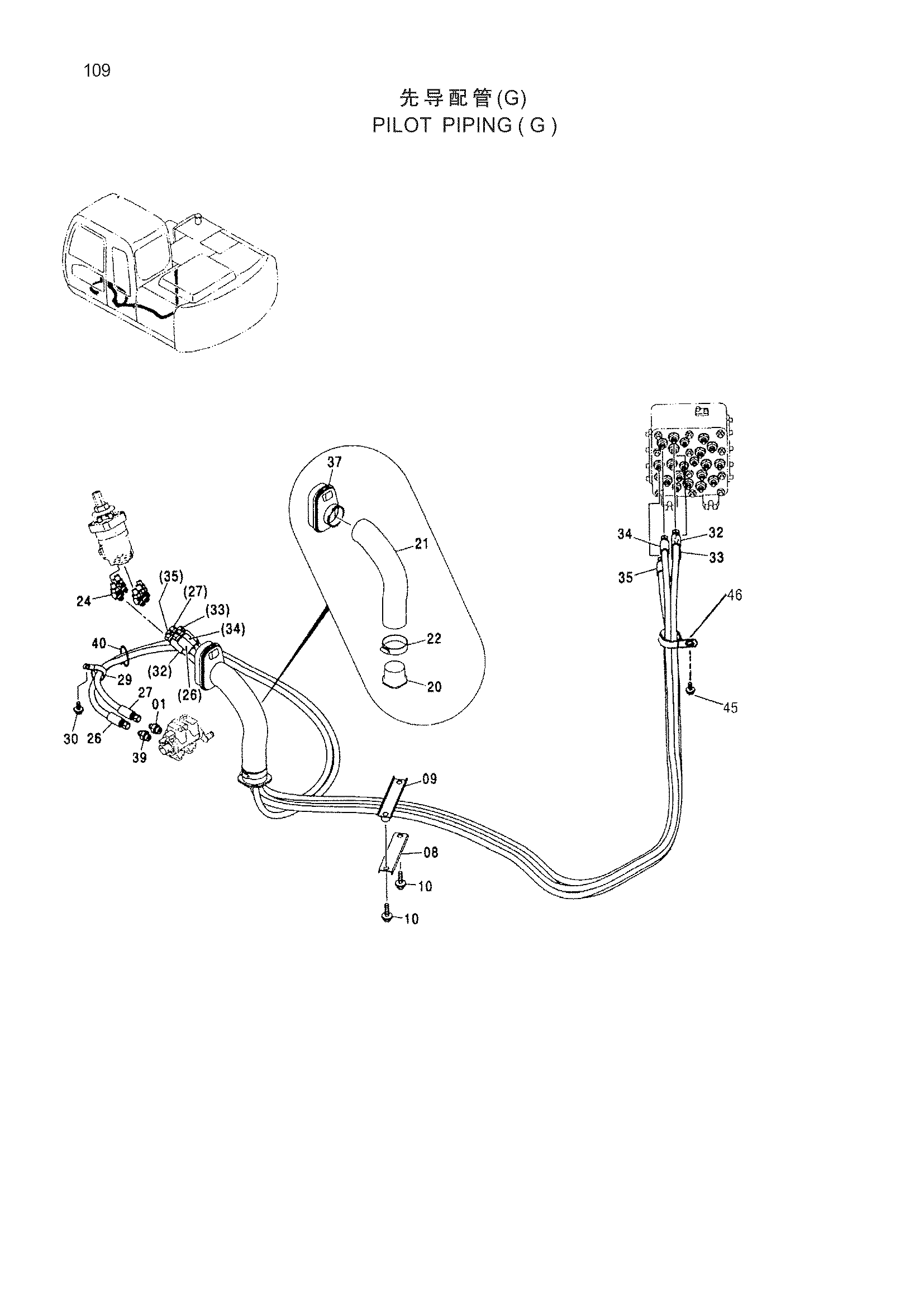

Заводская схема «PILOT PIPING ( G )» для HITACHI ZX130H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852133 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4412666 | Хомут шланга | 1 |
| 09 | 9751787 | Хомут шланга | 1 |
| 10 | J271040 | Болт с шайбой | 2 |
| 20 | 3079728 | Втулка | 1 |
| 21 | 4351175 | Шланг | 1 |
| 22 | 4351774 | Хомут провод | 1 |
| 24 | A852223 | Угловой штуцер | 6 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4437656 | Пластиковый шланг (P2) | 1 |
| 27 | 4437653 | Пластиковый шланг (T5) | 1 |
| 29 | 4190264 | Зажим | 1 |
| 30 | J271016 | Болт с шайбой | 1 |
| 32 | 4453225 | Шланг (C) | 1 |
| 33 | 4453226 | Шланг (D) | 1 |
| 34 | 4453227 | Шланг (E) | 1 |
| 35 | 4453228 | Шланг (F) | 1 |
| 37 | 2045998 | Резиновая втулка | 1 |
| 39 | 4261938 | Фильтр | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4055312 | Ленточный зажим | 3 |
| 45 | J271020 | Болт с шайбой | 1 |
| 46 | 4204136 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
