Кондиционер (2) — HITACHI ZX130H

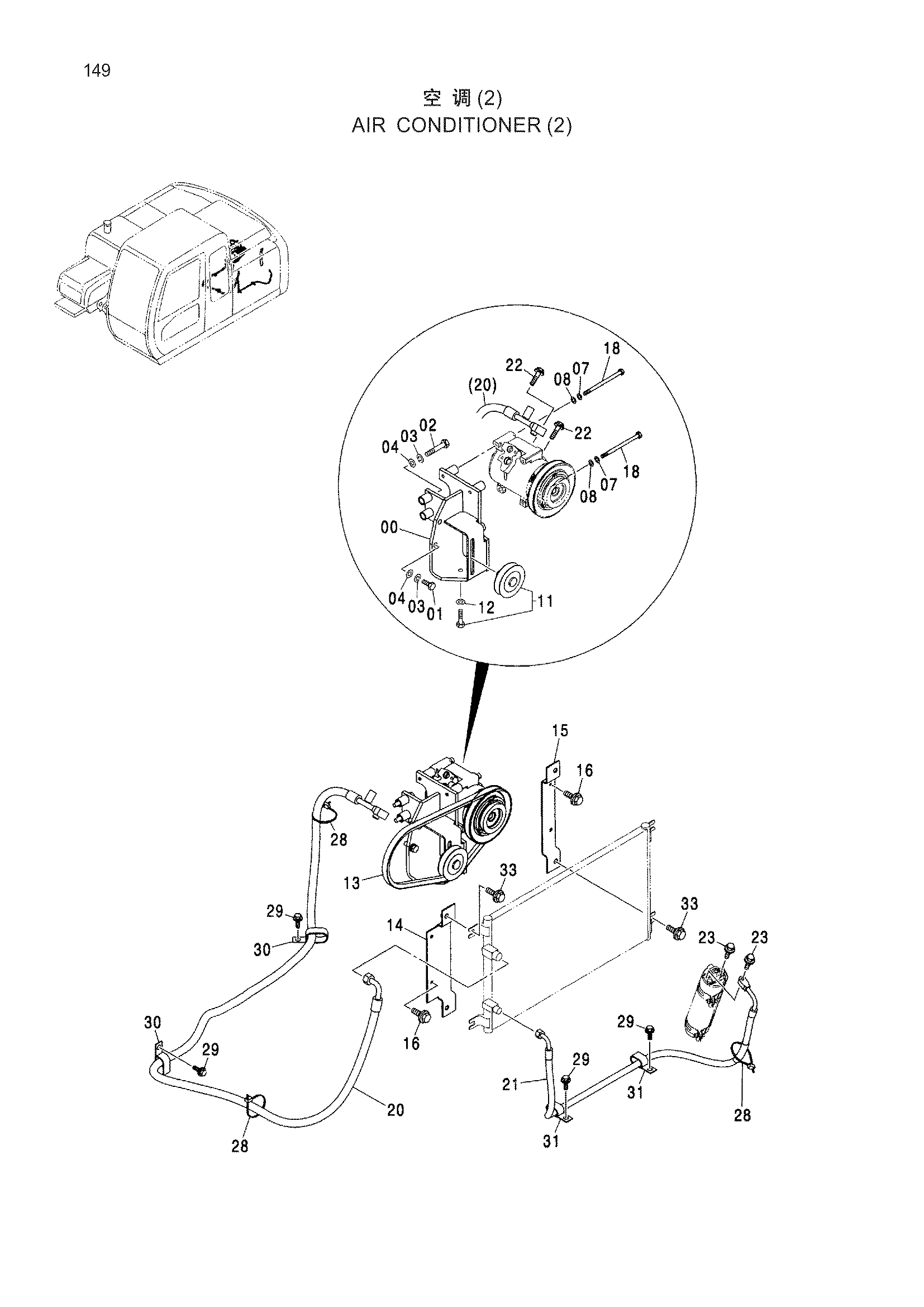

Заводская схема «Кондиционер (2)» для HITACHI ZX130H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7037600 | Кронштейн | 1 |
| 01 | J241030 | Болт | 2 |
| 02 | J241055 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 07 | A590908 | Пружинная шайба | 4 |
| 08 | A590108 | Плоская шайба | 4 |
| 11 | 4346770 | Шкив | 1 |
| 12 | A590108 | Плоская шайба | 1 |
| 13 | 4612328 | Ремень V | 1 |
| 14 | 9753859 | Кронштейн | 1 |
| 15 | 9753858 | Кронштейн | 1 |
| 16 | J260820 | Болт с шайбой | 6 |
| 18 | J780802 | Болт с внутренним шестигранником | 4 |
| 20 | 4482953 | Шланг радиатора | 1 |
| 21 | 4429678 | Шланг радиатора | 1 |
| 22 | J260630 | Болт с шайбой | 2 |
| 23 | J260625 | Болт с шайбой | 2 |
| 28 | 4055312 | Ленточный зажим | 9 |
| 29 | J271020 | Болт с шайбой | 4 |
| 30 | 4192034 | Зажим | 2 |
| 31 | 4190282 | Зажим | 2 |
| 33 | J271025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
