PILOT PIPING ( E ) — HITACHI ZX130H

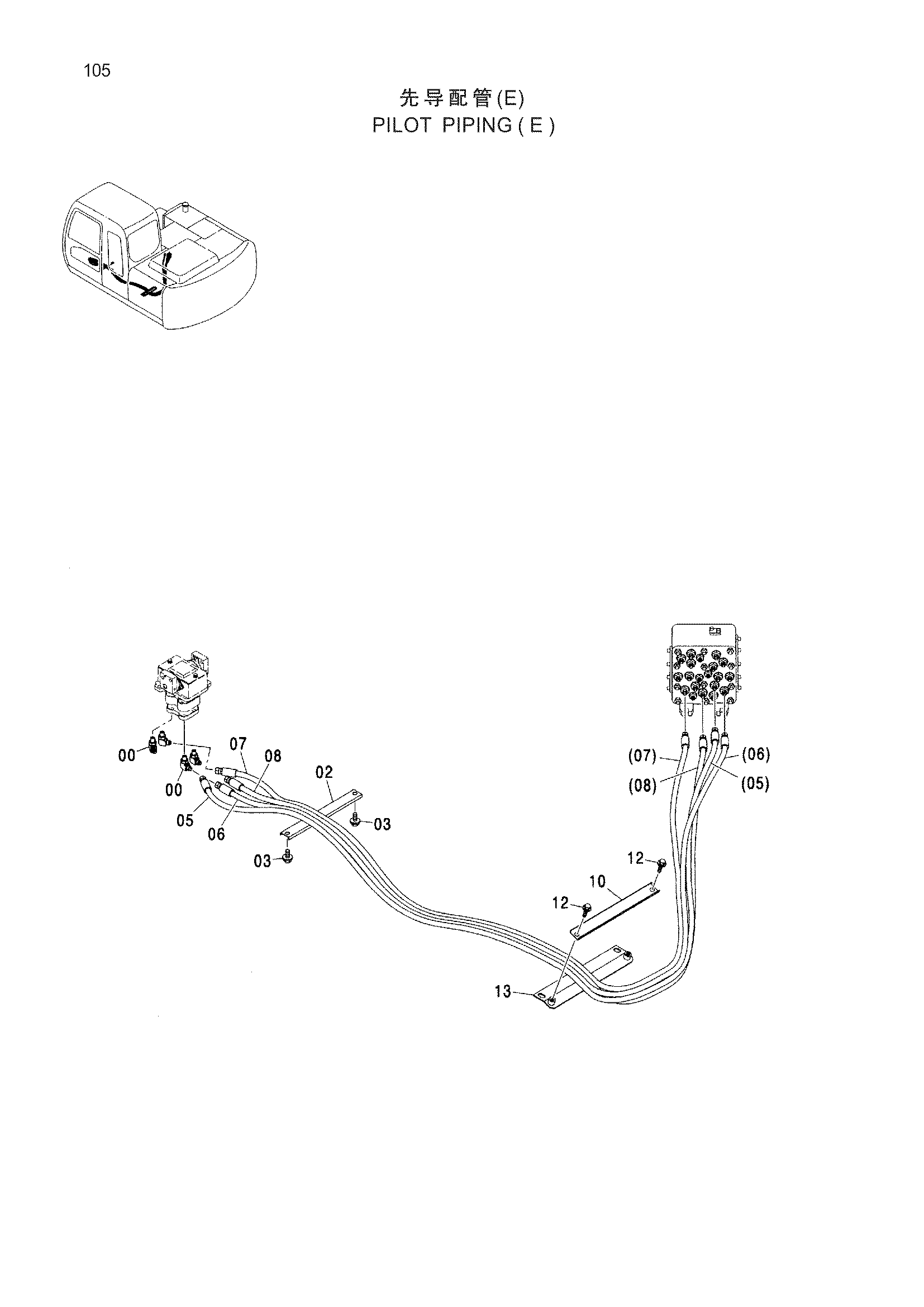

Заводская схема «PILOT PIPING ( E )» для HITACHI ZX130H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4341877 | Хомут шланга | 1 |
| 03 | J271020 | Болт с шайбой | 2 |
| 05 | 4426610 | Пластиковый шланг (I) | 1 |
| 06 | 4426611 | Пластиковый шланг (J) | 1 |
| 07 | 4426612 | Пластиковый шланг (K) | 1 |
| 08 | 4426613 | Пластиковый шланг (левый) | 1 |
| 10 | 4425177 | Хомут шланга | 1 |
| 12 | J271025 | Болт с шайбой | 2 |
| 13 | 8077444 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
