Гидроцилиндр стрелы(левый) — HITACHI ZX130H

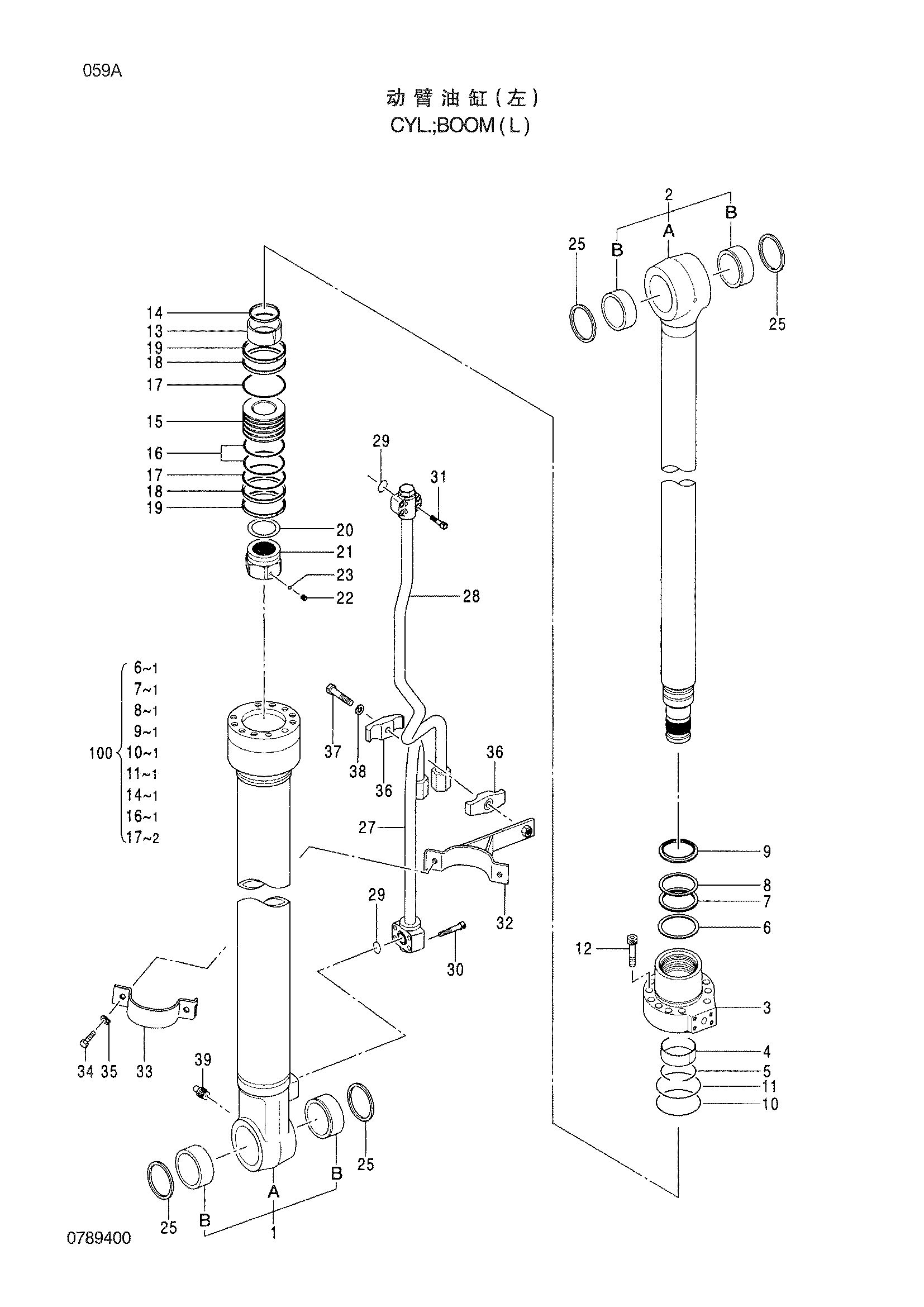

Заводская схема «Гидроцилиндр стрелы(левый)» для HITACHI ZX130H. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4428437	Гидроцилиндр стрелы	1
1	0789401	Труба гидроцилиндра в сборе	1
1A	0789402	Труба гидроцилиндра	1
1B	4352638	Втулка пальца	2
2	0789303	Шток поршня в сборе	1
2A	0789304	Шток поршня	1
2B	4352400	Втулка пальца	2
3	0789305	Головка гидроцилиндра	1
4	0310304	Втулка пальца	1
5	0271304	Стопорное кольцо	1
6	0789306	Кольцо	1
7	0271309	U-образная манжета	1
8	0271310	Опорное кольцо	1
9	0666806	Грязесъёмное кольцо	1
10	A811100	Уплотнительное кольцо	1
11	0310506	Опорное кольцо	1
12	0408805	Болт с внутренним шестигранником	12
13	0408806	Амортизирующий подшипник	1
14	0666807	Уплотнение	1
15	0408808	Пистион	1
16	0310508	Уплотнительное кольцо	1
17	0408809	Опорное кольцо	2
18	0666808	Направляющее кольцо	2
19	0310510	Направляющее кольцо	2
20	0310514	Регулировочная шайба	1
21	0789307	Гайка	1
22	0309011	Установочный винт	1
23	0111707	Стальной шарик	1
25	0408810	Грязесъёмное кольцо	4
27	0408902	Трубка	1
28	0666903	Трубка	1
29	4509181	Уплотнительное кольцо	2
30	0309019	Болт с внутренним шестигранником	4
31	0310310	Болт с внутренним шестигранником	4
32-38	0666811	Комплект лента	1
32	0408814	Лента	1
33	0310707	Лента	1
34	0408815	Болт	2
35	0325913	Шайба	2
36	0310312	Держатель	2
37	0224115	Болт	1
38	0208516	Пружинная шайба	1
39	J75481	Пресс-маслёнка	1
100	4448395	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX130H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
