PILOT PIPING ( A ) — HITACHI ZX130H

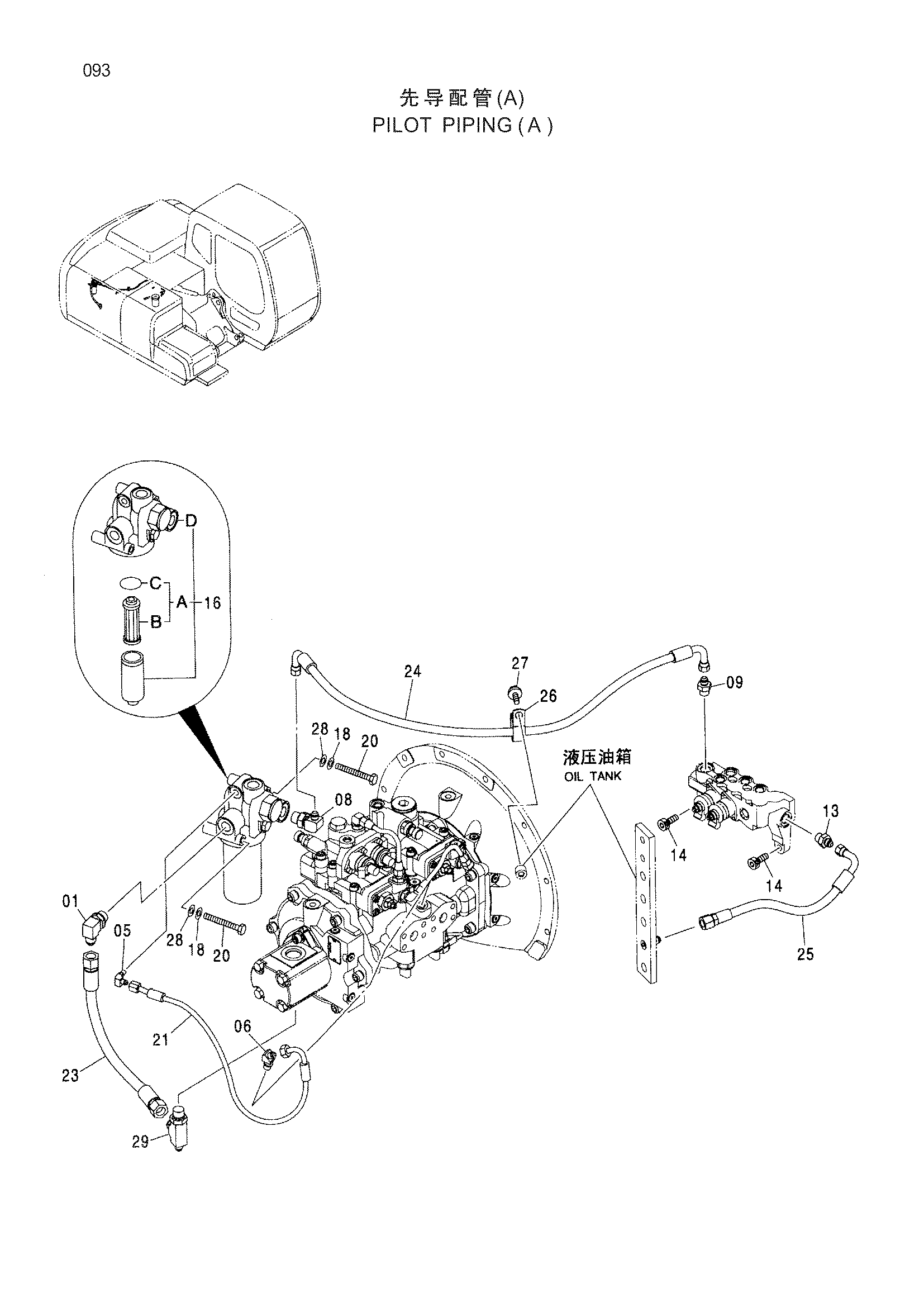

Заводская схема «PILOT PIPING ( A )» для HITACHI ZX130H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852322 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852222 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852343 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852133 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852133 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | J781030 | Болт с внутренним шестигранником | 2 |
| 16 | 4611025 | Масляный фильтр | 1 |
| 16A | 4370435 | Фильтрующий элемент | 1 |
| 16B | 4191301 | Фильтрующий элемент | 1 |
| 16C | A811060 | Уплотнительное кольцо | 1 |
| 16D | 4623245 | Головка | 1 |
| 18 | A590910 | Пружинная шайба | 2 |
| 20 | J901002 | Болт | 2 |
| 21 | 4436293 | Шланг | 1 |
| 23 | 4437927 | Шланг | 1 |
| 24 | 4439460 | Шланг (PD) | 1 |
| 25 | 4445714 | Шланг | 1 |
| 26 | 4193848 | Зажим | 1 |
| 27 | J271020 | Болт с шайбой | 1 |
| 28 | A590110 | Плоская шайба | 2 |
| 29 | 4445981 | Тройник | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
