PILOT PIPING ( I-2 ) — HITACHI ZX130H

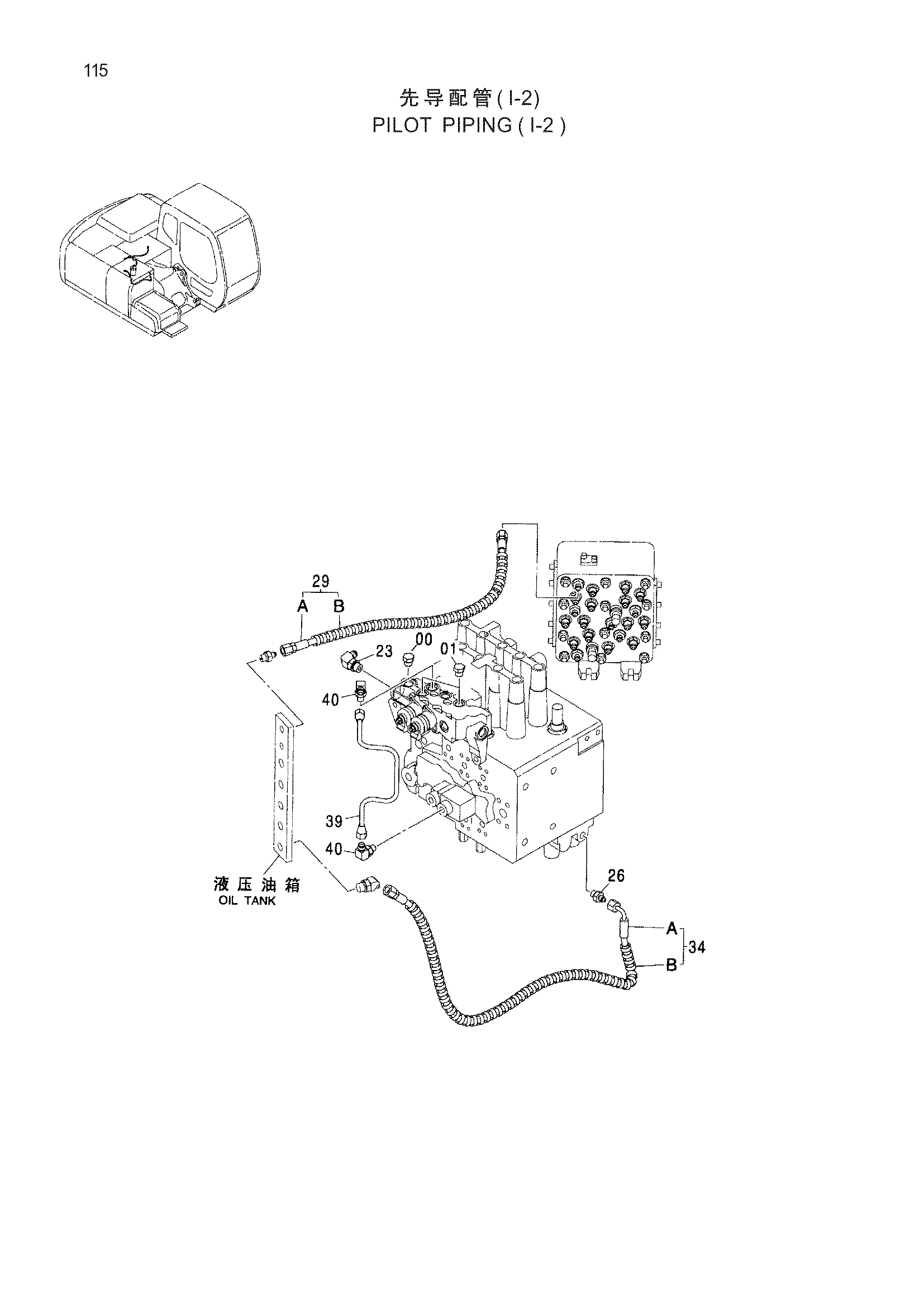

Заводская схема «PILOT PIPING ( I-2 )» для HITACHI ZX130H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A885003 | Пробка | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A885002 | Пробка | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852333 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852122 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 9194324 | Шланг в сборе | 1 |
| 29A | 4427838 | Пластиковый шланг | 1 |
| 29B | 4327293 | Защитный кожух | 1 |
| 34 | 9195588 | Шланг в сборе | 1 |
| 34A | 4445718 | Пластиковый шланг (DG) | 1 |
| 34B | 4327293 | Защитный кожух | 2 |
| 39 | 4452393 | Трубка | 1 |
| 40 | 4293950 | Угловой штуцер | 2 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
