Вспомогательный трубопроводы (2P-BOOM)<130> — HITACHI ZX130H

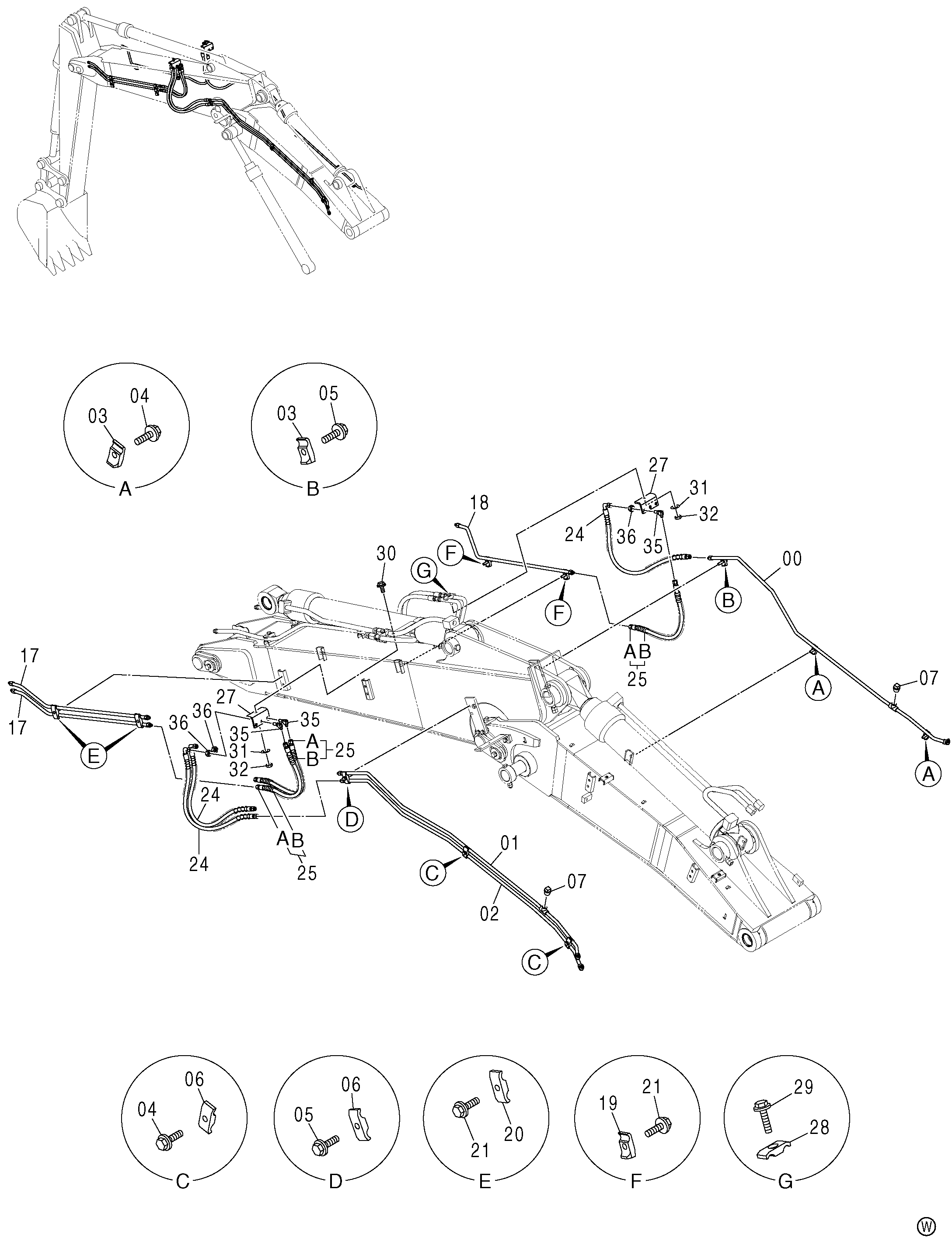

Заводская схема «Вспомогательный трубопроводы (2P-BOOM)<130>» для HITACHI ZX130H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8093668 | Трубка | 1 |
| 01 | 8093666 | Трубка | 1 |
| 02 | 8093667 | Трубка | 1 |
| 03 | 4190124 | Хомут трубки | 3 |
| 04 | J011250 | Болт с шайбой | 4 |
| 04 | J271250 замена: J901250 | Болт с шайбой | 4 |
| 05 | J011255 | Болт с шайбой | 2 |
| 05 | J271255 замена: J901255 | Болт с шайбой | 2 |
| 06 | 4189858 | Хомут трубки | 3 |
| 07 | 94-2023 | Пробка | 2 |
| 17 | 8093386 | Трубка | 2 |
| 18 | 8093612 | Трубка | 1 |
| 19 | 4190124 | Хомут трубки | 2 |
| 20 | 4189858 | Хомут трубки | 2 |
| 21 | J011250 | Болт с шайбой | 4 |
| 21 | J271250 замена: J901250 | Болт с шайбой | 4 |
| 24 | 4616750 | Шланг | 3 |
| 25 | 9226382 | Шланг в сборе | 3 |
| 25A | 4361510 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 2 |
| 27 | 4600883 | Кронштейн | 2 |
| 28 | 4189858 | Хомут трубки | 1 |
| 29 | J011260 | Болт с шайбой | 1 |
| 29 | J271260 замена: J901260 | Болт с шайбой | 1 |
| 30 | J011245 | Болт с шайбой | 1 |
| 30 | J271245 замена: J901245 | Болт с шайбой | 1 |
| 31 | A590112 | Плоская шайба | 2 |
| 32 | J950012 | Гайка | 2 |
| 35 | 4285863 | Угловой штуцер | 3 |
| 36 | 4202531 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
