H стрела — HITACHI ZX130H

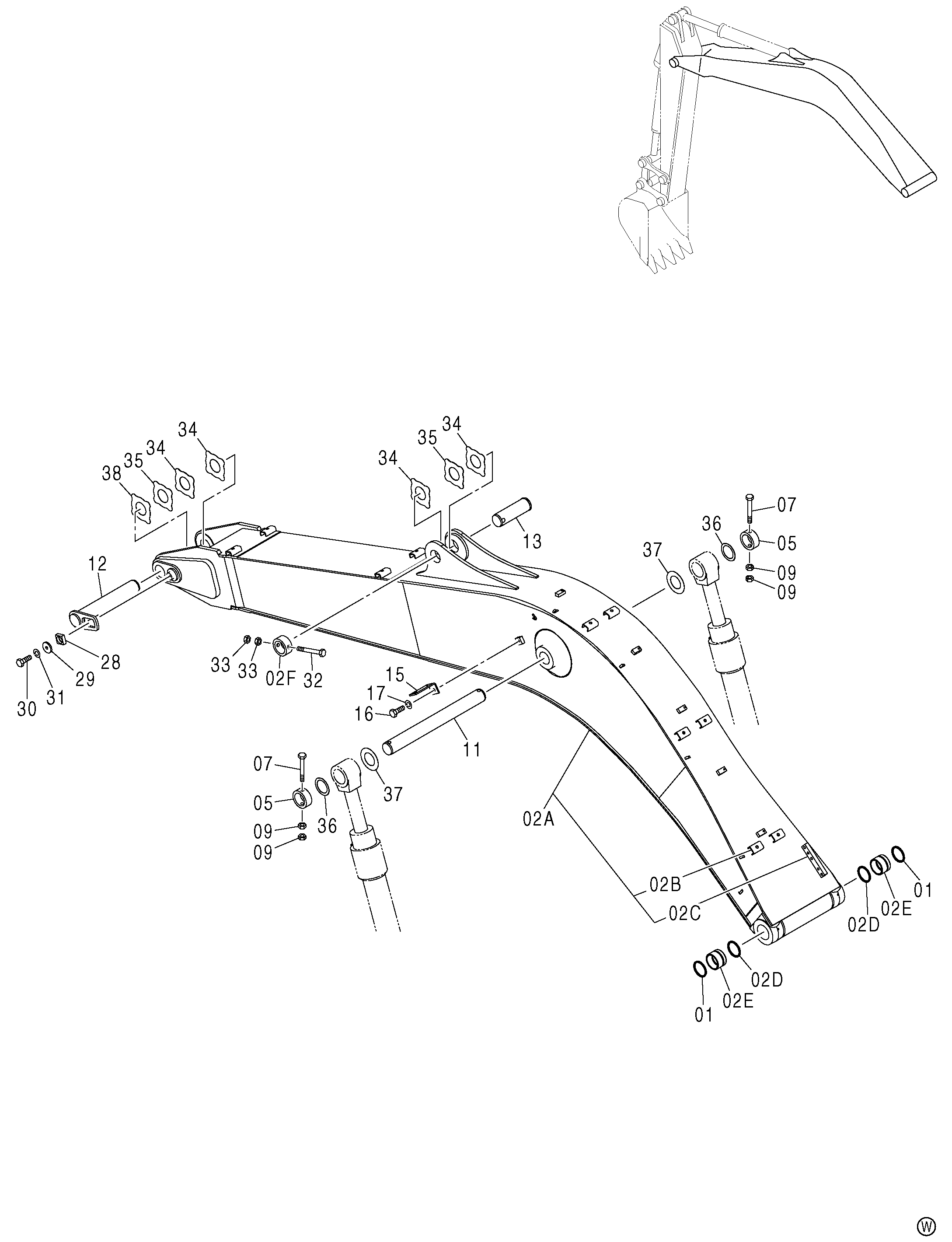

Заводская схема «H стрела» для HITACHI ZX130H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4084578 | Пылезащитное уплотнение | 2 |
| 02A-F | 7037598 | Стрела в сборе | 1 |
| 02A | 5006830 | Стрела | 1 |
| 02B | 9738322 | Седло винта | 10 |
| 02C | 4208631 | Блок | 1 |
| 02D | 4084578 | Пылезащитное уплотнение | 2 |
| 02E | 4443878 | Втулка | 2 |
| 02F | 4434952 | Ограничитель | 1 |
| 05 | 4435239 | Ограничитель | 2 |
| 07 | 4435124 | Стопорный палец | 2 |
| 09 | J950016 | Гайка | 4 |
| 11 | 3089163 замена: 3095735 | Палец | 1 |
| 11 | 3095735 | Палец | 1 |
| 12 | 8094523 | Палец | 1 |
| 13 | 3089156 | Палец | 1 |
| 15 | 4224631 | Кронштейн | 1 |
| 16 | J901425 | Болт | 1 |
| 17 | A590914 | Пружинная шайба | 1 |
| 28 | 4424425 | Блок | 1 |
| 29 | 4426128 замена: 4640621 | Пластина | 1 |
| 29 | 4640621 | Пластина | 1 |
| 30 | J921840 | Болт | 1 |
| 31 | J257218 | Пружинная шайба | 1 |
| 32 | 4435125 | Стопорный палец | 1 |
| 33 | J950020 | Гайка | 2 |
| 34 | 4444288 | Упорная пластина 1.0mm | 4 |
| 35 | 4444289 | Упорная пластина 2.0mm | 2 |
| 36 | 4444754 | Упорная пластина 1.0mm | 2 |
| 37 | 4450011 | Упорная пластина 1.0mm | 2 |
| 38 | 4460371 | Упорная пластина 1.5mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
