Гидроцилиндр. позиционирование — HITACHI ZX130H

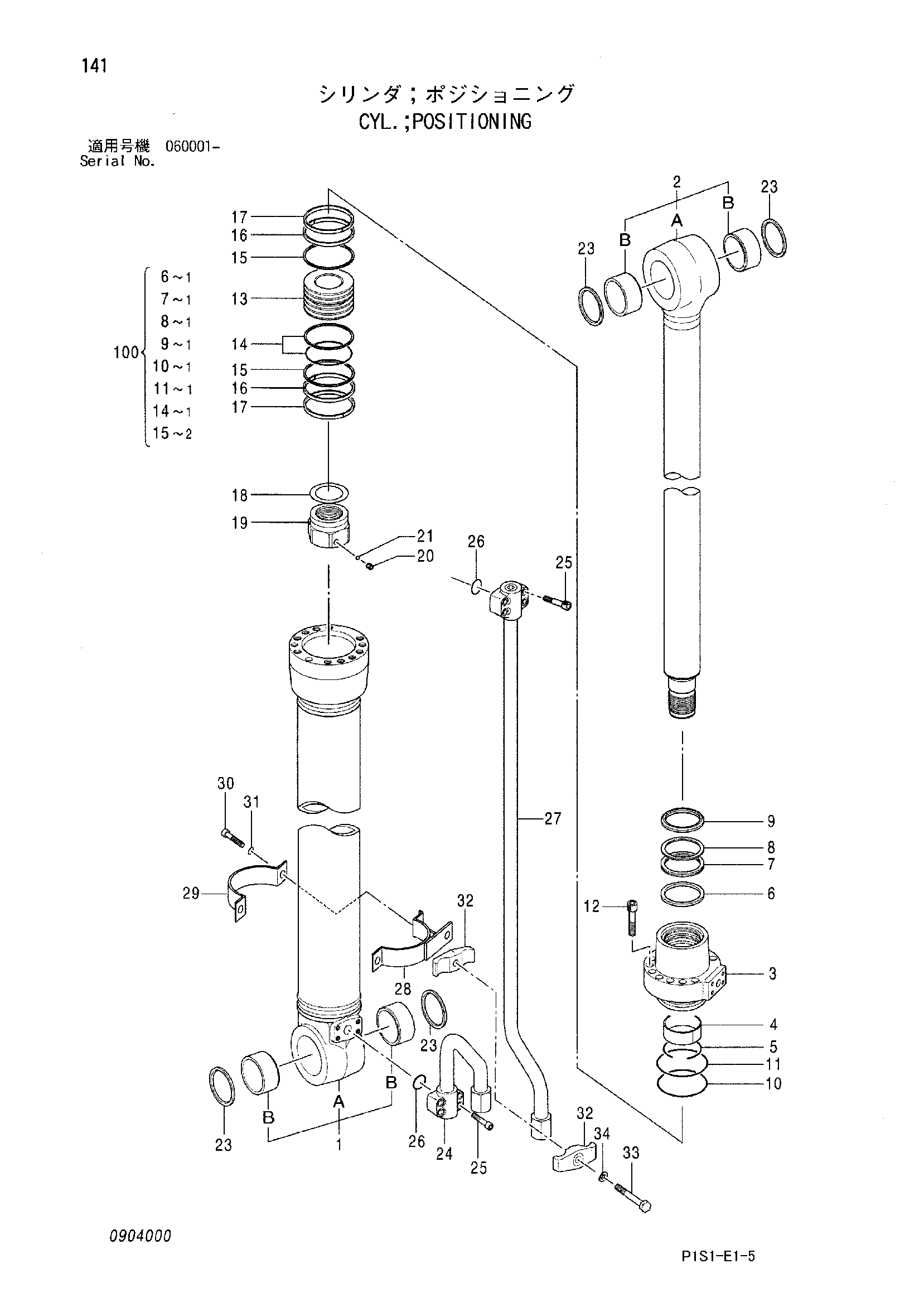

Заводская схема «Гидроцилиндр. позиционирование» для HITACHI ZX130H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4608003 | Гидроцилиндр | 1 | |
| 1 | 0904001 | Труба гидроцилиндра | 1 |
| 1B | 4352399 | Втулка пальца | 2 |
| 2 | 0904002 | Шток поршня | 1 |
| 2B | 4352399 | Втулка пальца | 2 |
| 3 | 0880603 | Головка гидроцилиндра | 1 |
| 4 | 0309204 | Втулка | 1 |
| 5 | 0236905 | Стопорное кольцо | 1 |
| 6 | 0789106 | Кольцо | 1 |
| 7 | 0667404 | U-образная манжета | 1 |
| 8 | 0667405 | Опорное кольцо | 1 |
| 9 | 0667406 | Грязесъёмное кольцо | 1 |
| 10 | A811135 | Уплотнительное кольцо | 1 |
| 11 | 0679904 | Опорное кольцо | 1 |
| 12 | 0219305 | Болт с внутренним шестигранником | 12 |
| 13 | 0880604 | Поршень | 1 |
| 14 | 0224106 | Кольцо уплотнение в сборе | 1 |
| 15 | 0880605 | Опорное кольцо | 2 |
| 16 | 0880606 | Направляющее кольцо | 2 |
| 17 | 0224108 | Направляющее кольцо | 2 |
| 18 | 0836111 | Регулировочная шайба | 1 |
| 19 | 0880607 | Гайка | 1 |
| 20 | 0352715 | Установочный винт | 1 |
| 21 | 0104404 | Шарик | 1 |
| 23 | 4067902 | Грязесъёмное кольцо | 4 |
| 24 | 0904003 | Трубка | 1 |
| 25 | 0309020 | Болт с внутренним шестигранником | 8 |
| 26 | 984614 | Уплотнительное кольцо | 2 |
| 27 | 0904004 | Трубка | 1 |
| 28-34 | 0904005 | Комплект лента | 1 |
| 28 | 0904006 | Лента | 1 |
| 29 | 0373419 | Лента | 1 |
| 30 | 0408815 | Болт | 2 |
| 31 | 0325913 | Шайба | 2 |
| 32 | 0236915 | Держатель | 1 |
| 33 | 0254312 | Болт | 1 |
| 34 | A590914 | Пружинная шайба | 1 |
| 100 | 4608857 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
