Насосный агрегат — HITACHI ZX130-HCME

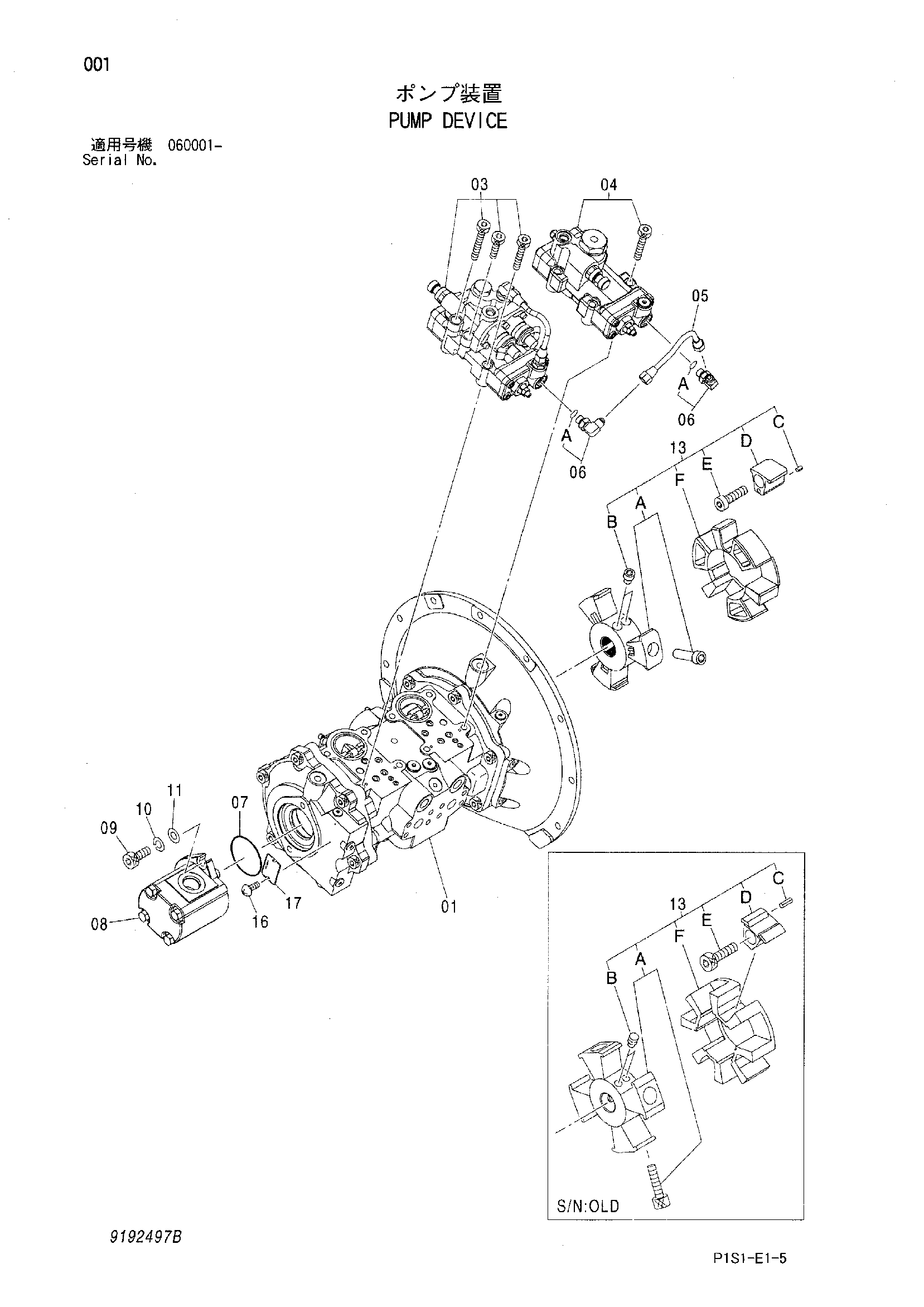

Заводская схема «Насосный агрегат» для HITACHI ZX130-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9192497 замена: 9197338 | Насосный агрегат | 1 | |
| (9197338) | Насосный агрегат | 1 | |
| (9227923) | Насосный агрегат | 1 | |
| 03 | 9183303 замена: 9198153 | Регулятор | 1 |
| 03 | (9198153) | Регулятор | 1 |
| 04 | 9183304 замена: 9198154 | Регулятор | 1 |
| 04 | (9198154) | Регулятор | 1 |
| 05 | 4429488 | Трубка | 1 |
| 06 | 4293950 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4153543 | Уплотнительное кольцо | 1 |
| 08 | 4181700 | Шестерённый насос | 1 |
| 09 | M341030 | Болт с внутренним шестигранником | 2 |
| 10 | 984054 | Пружинная шайба | 2 |
| 11 | 4114402 | Шайба | 2 |
| 13 | 4340275 | Муфта | 1 |
| 13 | 4464407 | Муфта | 1 |
| 13A | 4366376 | HUB | 1 |
| 13A | 4627119 | HUB | 1 |
| 13B | 4334899 | Установочный винт | 2 |
| 13C | 4101345 | Пружинный штифт | 4 |
| 13C | 4101345 | Пружинный штифт | 3 |
| 13D | 4334892 | Вставка | 4 |
| 13D | 4627120 | Вставка | 3 |
| 13E | 4334894 | Болт с внутренним шестигранником | 4 |
| 13E | 4627121 | Болт с внутренним шестигранником | 3 |
| 13F | 4334891 | Элемент | 1 |
| 13F | 4627118 | Элемент | 1 |
| 16 | M492564 | Приводной винт | 2 |
| 17 | 3090283 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
