Рукоять трубопроводы (2.52m рукоять)(гидромолот, гидроножницы)<130> — HITACHI ZX130-HCME

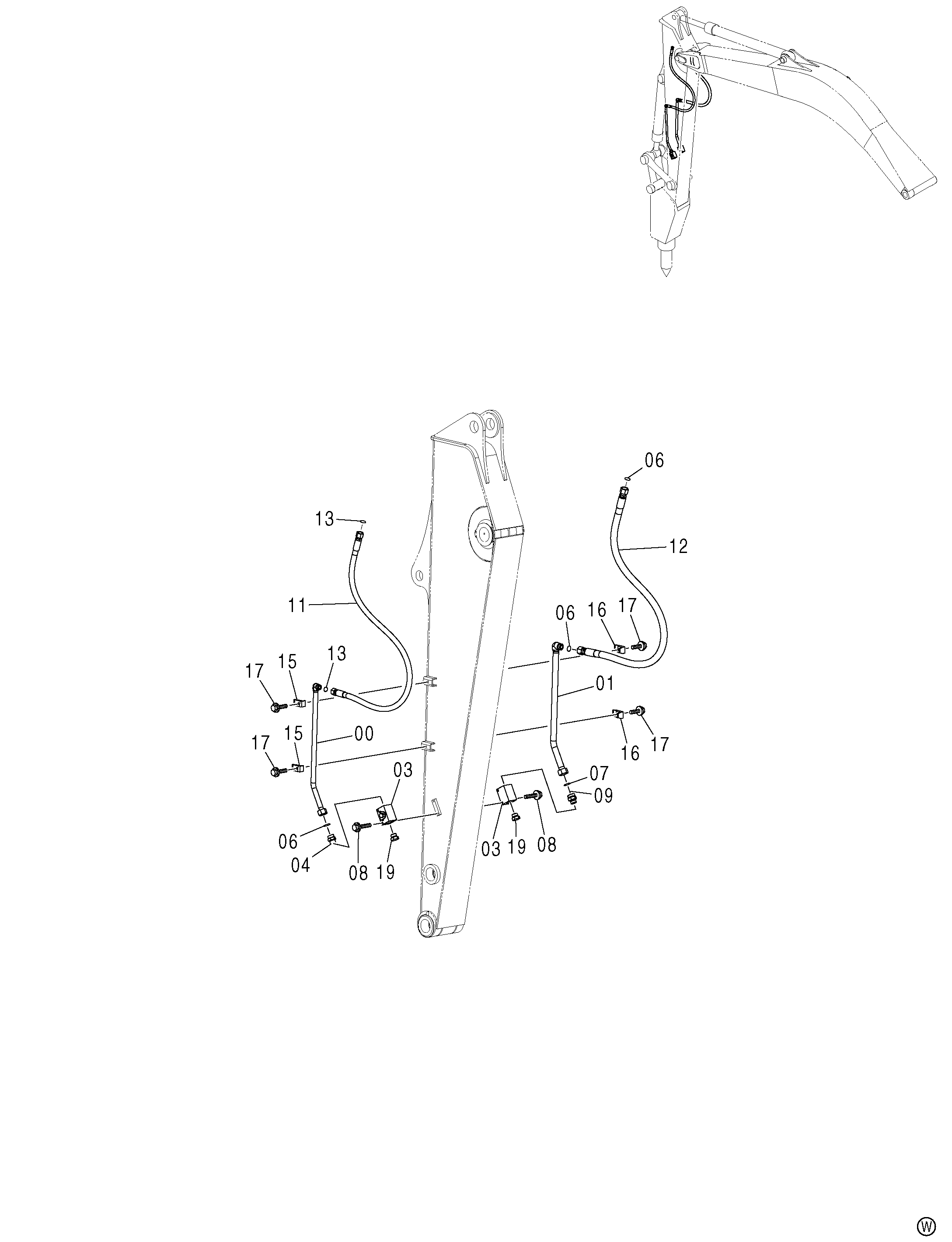

Заводская схема «Рукоять трубопроводы (2.52m рукоять)(гидромолот, гидроножницы)<130>» для HITACHI ZX130-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091562 | Трубка | 1 |
| 01 | 8091563 | Трубка | 1 |
| 03 | 4447675 | Запорный клапан | 2 |
| 04 | A853188 | Адаптер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 3 |
| 07 | 4187329 | Уплотнительное кольцо | 1 |
| 08 | J011080 | Болт с шайбой | 4 |
| 08 | J271080 замена: J901080 | Болт с шайбой | 4 |
| 09 | 4205196 | Адаптер | 1 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4399862 | Шланг | 1 |
| 12 | 4400850 | Шланг | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
| 15 | 4190126 | Хомут трубки | 2 |
| 16 | 4190127 | Хомут трубки | 2 |
| 17 | J011270 | Болт с шайбой | 4 |
| 17 | J271270 замена: J901270 | Болт с шайбой | 4 |
| 19 | A885008 | Пробка | 2 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
