Гидролинии рабочего оборудования — HITACHI ZX130-HCME

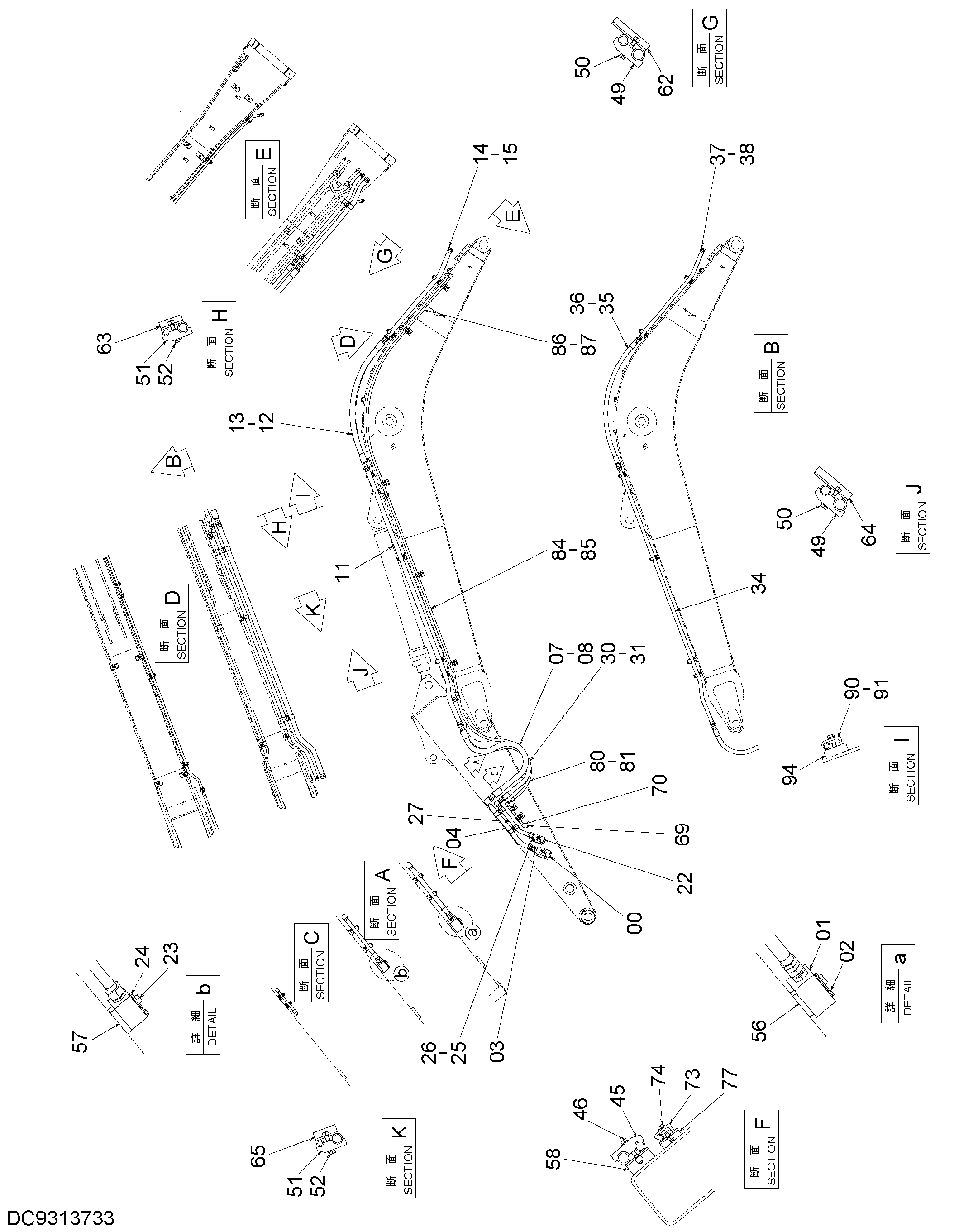

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX130-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A885000 | Пробка | 1 |
| 00A | 970860 | Уплотнительное кольцо | 1 |
| 01 | 4475437 | Запорный клапан | 1 |
| 02 | J271095 | Болт с шайбой | 2 |
| 02A | J901095 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4042035 | Адаптер | 1 |
| 03A | 970860 | Уплотнительное кольцо | 1 |
| 04 | 9772466 | Трубка | 1 |
| 07 | 4714658 | Шланг | 1 |
| 08 | 4187329 | Уплотнительное кольцо | 2 |
| 11 | 8121887 | Трубка | 1 |
| 12 | 4480280 | Шланг | 1 |
| 13 | 4187329 | Уплотнительное кольцо | 2 |
| 14 | 8121888 | Трубка | 1 |
| 15 | 4187328 | Уплотнительное кольцо | 1 |
| 22 | A885008 | Пробка | 1 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4447675 | Запорный клапан | 1 |
| 24 | J271085 | Болт с шайбой | 2 |
| 24A | J901085 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4205196 | Адаптер | 1 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | 4187329 | Уплотнительное кольцо | 1 |
| 27 | 9772465 | Трубка | 1 |
| 30 | 4451543 | Шланг | 1 |
| 31 | 4187328 | Уплотнительное кольцо | 2 |
| 34 | 8085153 | Трубка | 1 |
| 35 | 4265832 | Шланг | 1 |
| 36 | 4187328 | Уплотнительное кольцо | 2 |
| 37 | 8121893 | Трубка | 1 |
| 38 | 4187328 | Уплотнительное кольцо | 1 |
| 45 | 4695225 | Хомут | 2 |
| 46 | J271285 | Болт с шайбой | 2 |
| 46A | J901285 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 49 | 4695225 | Хомут | 4 |
| 50 | J271275 | Болт с шайбой | 4 |
| 50A | J901275 | Болт | 1 |
| 50B | J222012 | Шайба | 1 |
| 51 | 4485222 | Хомут трубки | 3 |
| 52 | J271265 | Болт с шайбой | 3 |
| 52A | J901265 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 56 | 4434246 | Седло винта | 1 |
| 57 | 4429829 | Седло винта | 1 |
| 58 | 9765104 | Седло винта | 2 |
| 62 | 9750381 | Седло винта | 3 |
| 63 | 9749939 | Седло винта | 1 |
| 64 | YA40001097 | Седло винта | 1 |
| 65 | YA40001096 | Седло винта | 1 |
| 69 | 94-2024 | Пробка | 1 |
| 70 | 9772467 | Трубка | 1 |
| 73 | 4190125 | Хомут трубки | 2 |
| 74 | J271255 | Болт с шайбой | 2 |
| 74A | J901255 | Болт | 1 |
| 74B | J222012 | Шайба | 1 |
| 77 | 9749939 | Седло винта | 2 |
| 80 | 4673692 | Шланг | 1 |
| 81 | 4138938 | Уплотнительное кольцо | 2 |
| 84 | 8084970 | Трубка | 1 |
| 85 | 4187308 | Уплотнительное кольцо | 1 |
| 86 | 8084981 | Трубка | 1 |
| 87 | 4138938 | Уплотнительное кольцо | 1 |
| 90 | 4190125 | Хомут трубки | 5 |
| 91 | J271255 | Болт с шайбой | 5 |
| 91A | J901255 | Болт | 1 |
| 91B | J222012 | Шайба | 1 |
| 94 | 9749939 | Седло винта | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
