Стрела трубопроводы (гидромолот, гидроножницы)(2P-BOOM)<130> — HITACHI ZX130-HCME

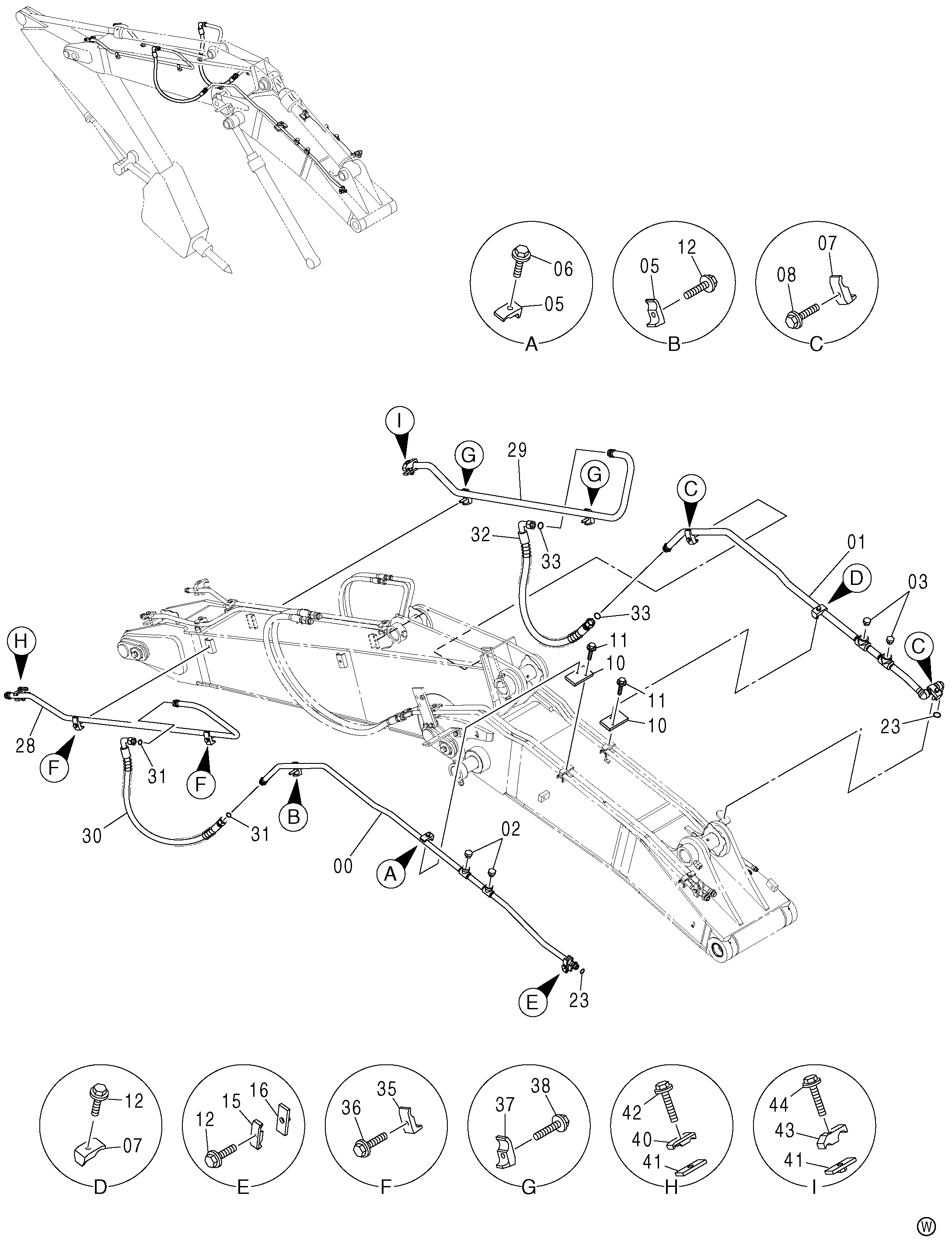

Заводская схема «Стрела трубопроводы (гидромолот, гидроножницы)(2P-BOOM)<130>» для HITACHI ZX130-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8092341	Трубка	1
01	8093634	Трубка	1
02	A885006	Пробка	2
02A	4506424	Уплотнительное кольцо	1
03	A885008	Пробка	2
03A	4506429	Уплотнительное кольцо	1
05	4190126	Хомут трубки	2
06	J011255	Болт с шайбой	1
06	J271255 замена: J901255	Болт с шайбой	1
07	4190127	Хомут трубки	3
08	J011275	Болт с шайбой	2
08	J271275 замена: J901275	Болт с шайбой	2
10	4601862	Кронштейн	2
11	J011270	Болт с шайбой	2
11	J271270 замена: J901270	Болт с шайбой	2
12	J011265	Болт с шайбой	3
12	J271265 замена: J901265	Болт с шайбой	3
15	4141806	Хомут трубки	1
16	9760754	Седло винта	1
23	4187308	Уплотнительное кольцо	2
28	8093635	Трубка	1
29	8093636	Трубка	1
30	4477209	Шланг	1
31	4187308	Уплотнительное кольцо	2
32	4482866	Шланг	1
33	4187328	Уплотнительное кольцо	2
35	4190126	Хомут трубки	2
36	J011260	Болт с шайбой	2
36	J271260 замена: J901260	Болт с шайбой	2
37	4190127	Хомут трубки	2
38	J011270	Болт с шайбой	2
38	J271270 замена: J901270	Болт с шайбой	2
40	4141806	Хомут трубки	1
41	9760754	Седло винта	2
42	J011265	Болт с шайбой	1
42	J271265 замена: J901265	Болт с шайбой	1
43	4485222	Хомут трубки	1
44	J011270	Болт с шайбой	1
44	J271270 замена: J901270	Болт с шайбой	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
