Шланг защита от разрыва клапан трубопроводы (рукоять)(1)(ISO специальное исполнение.) — HITACHI ZX130-HCME

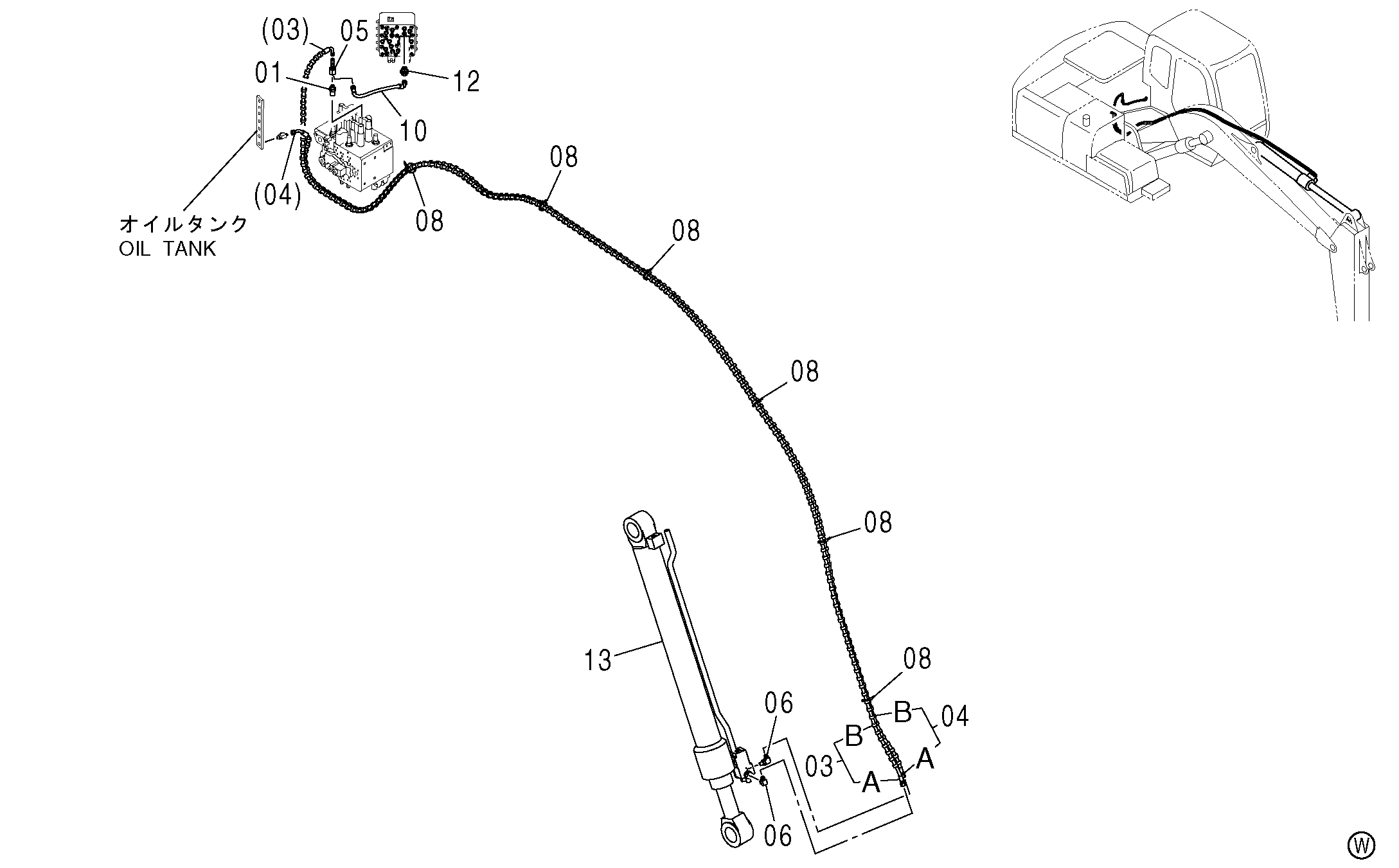

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(1)(ISO специальное исполнение.)» для HITACHI ZX130-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202422 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 9191845 | Шланг в сборе | 1 |
| 03A | 4439467 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 9 |
| 04 | 9191847 | Шланг в сборе | 1 |
| 04A | 4439472 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 9 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | A852323 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4055312 | Ленточный зажим | 6 |
| 10 | 4436264 | Шланг | 1 |
| 12 | A852133 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4438210 | Гидроцилиндр. рукоять | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
