Дополнительный. шестерня насос трубопроводы <120, E, H, K>[STD, NA] — HITACHI ZX130-AMS
Заводская схема «Дополнительный. шестерня насос трубопроводы <120, E, H, K>[STD, NA]» для HITACHI ZX130-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

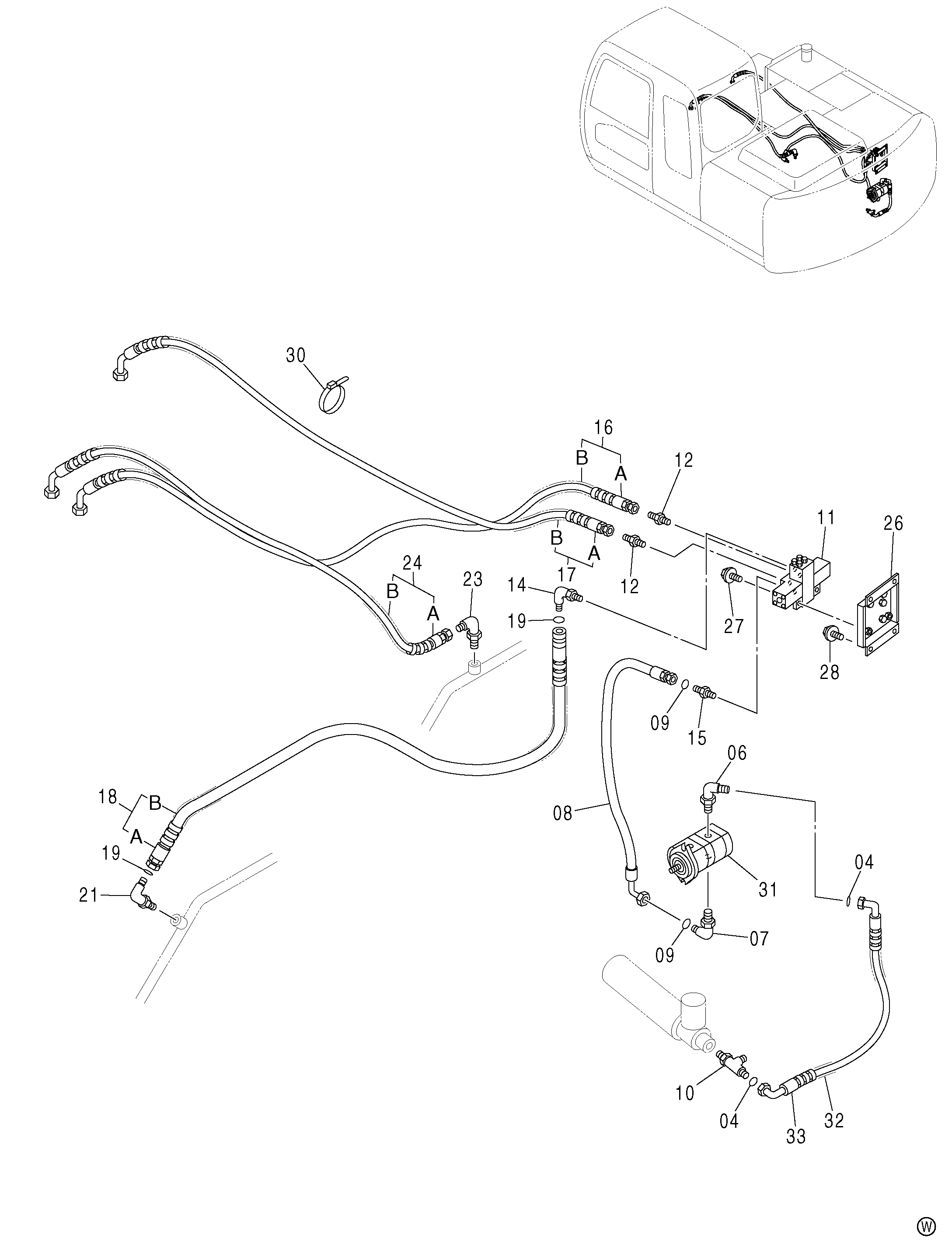

![Схема Дополнительный. шестерня насос трубопроводы <120, E, H, K>[STD, NA] HITACHI ZX130-AMS](/catalog-drawings/3f/3f50b090-fe4e-427a-ba6c-87e904cba8f8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4187308 | Уплотнительное кольцо | 4 |
| 06 | A853366 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A853344 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4322501 | Шланг | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 2 |
| 10 | A853466 | Тройник | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4297173 | Гидрораспределитель | 1 |
| 12 | A852143 | Адаптер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A853366 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | A853144 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 9199375 | Шланг в сборе | 1 |
| 16A | 4369451 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 7 |
| 17 | 9199376 | Шланг в сборе | 1 |
| 17A | 4439106 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 6 |
| 18 | 9199383 | Шланг в сборе | 1 |
| 18A | 4444759 | Шланг | 1 |
| 18B | 4327294 | Защитный кожух | 8 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
| 21 | A853366 | Угловой штуцер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | A852333 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 9199382 | Шланг в сборе | 1 |
| 24A | 4390647 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 5 |
| 26 | 8081537 | Кронштейн | 1 |
| 27 | J011035 | Болт с шайбой | 3 |
| 27 | J271035 замена: J901035 | Болт с шайбой | 3 |
| 28 | J011030 | Болт с шайбой | 4 |
| 28 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 30 | 4055312 | Ленточный зажим | 5 |
| 31 | 9218031 | Шестерённый насос | 1 |
| 32 | 4327294 | Защитный кожух | 1 |
| 33 | 4489154 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
