Стрела трубопроводы (гидромолот, гидроножницы)(моноблочный стрела)<130> — HITACHI ZX130-AMS

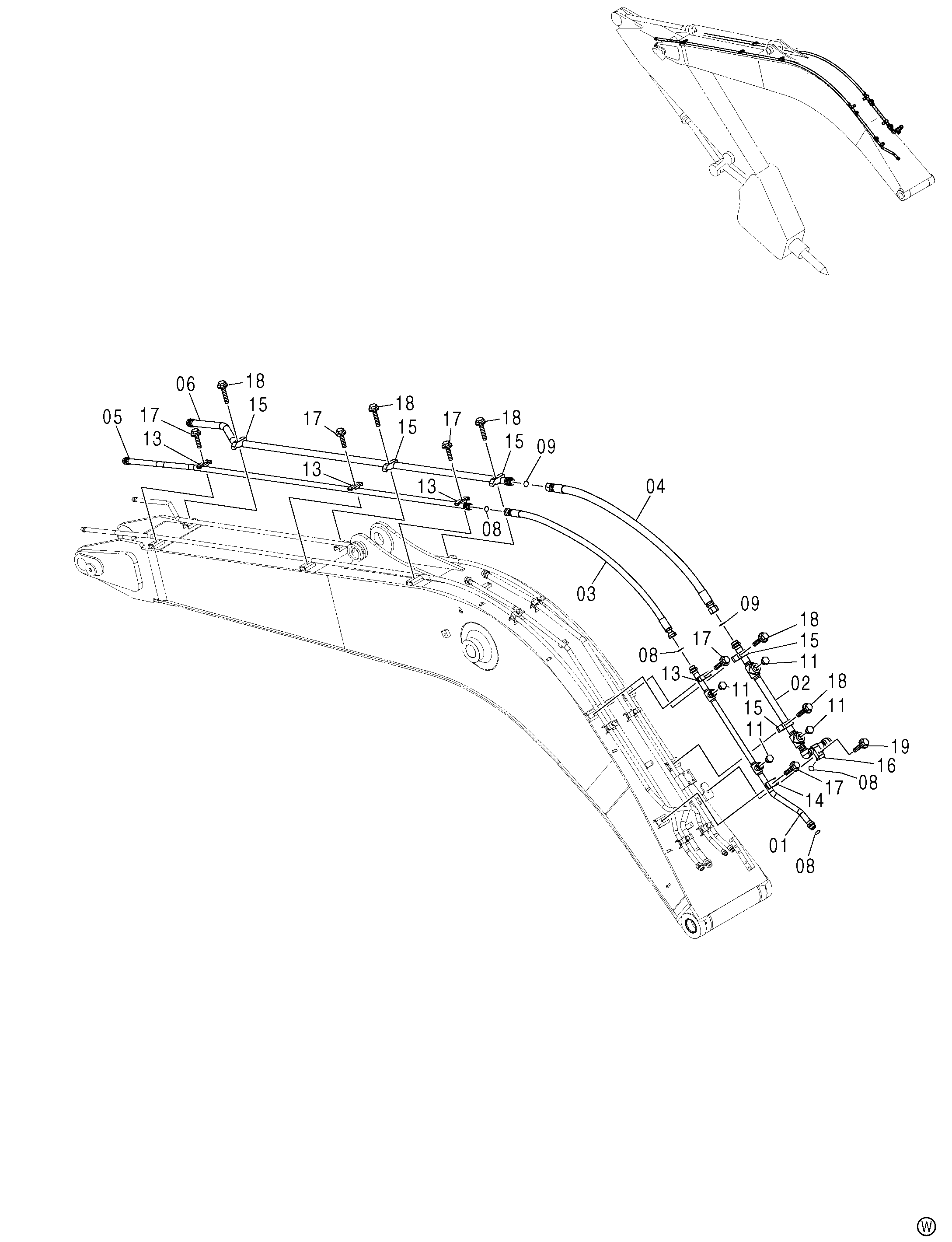

Заводская схема «Стрела трубопроводы (гидромолот, гидроножницы)(моноблочный стрела)<130>» для HITACHI ZX130-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9745411 | Трубка | 1 |
| 02 | 8087761 | Трубка | 1 |
| 03 | 4265833 | Шланг | 1 |
| 04 | 4265832 | Шланг | 1 |
| 05 | 8082279 | Трубка | 1 |
| 06 | 8087760 | Трубка | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4187328 | Уплотнительное кольцо | 2 |
| 11 | A885006 | Пробка | 4 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4141806 | Хомут трубки | 4 |
| 14 | 4190126 | Хомут трубки | 1 |
| 15 | 4485222 | Хомут трубки | 5 |
| 16 | 4190127 | Хомут трубки | 1 |
| 17 | J011260 | Болт с шайбой | 5 |
| 17 | J271260 замена: J901260 | Болт с шайбой | 5 |
| 18 | J011270 | Болт с шайбой | 5 |
| 18 | J271270 замена: J901270 | Болт с шайбой | 5 |
| 19 | J011275 | Болт с шайбой | 1 |
| 19 | J271275 замена: J901275 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
