Воздуховод <120, 130, H, K> — HITACHI ZX130-AMS

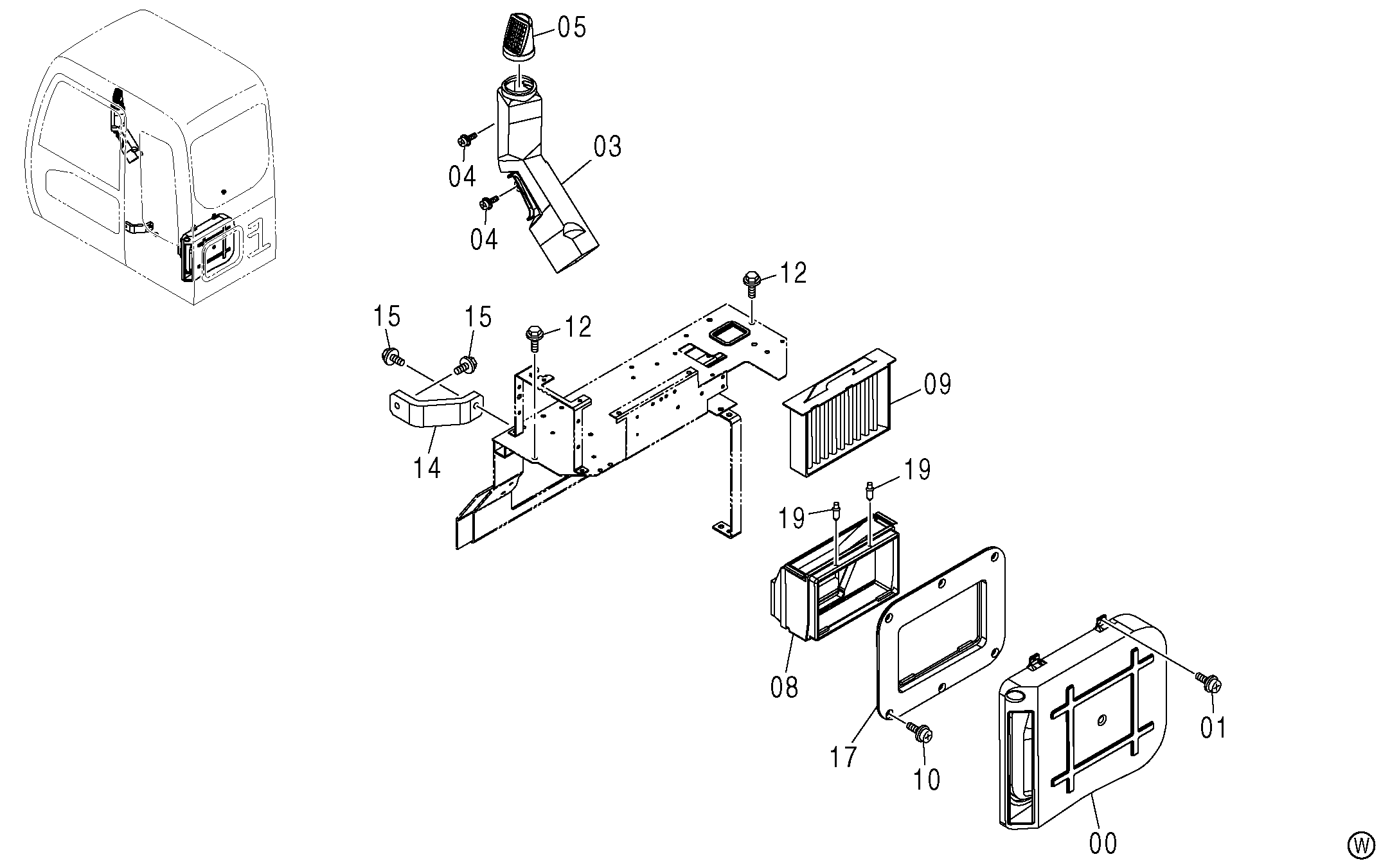

Заводская схема «Воздуховод <120, 130, H, K>» для HITACHI ZX130-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4426160 | Воздуховод | 1 |
| 01 | J460616 | Винт с шайбой | 6 |
| 03 | 4426159 | Воздуховод | 1 |
| 04 | J460616 | Винт с шайбой | 2 |
| 05 | 4449068 | Воздуховод | 1 |
| 08 | 4433064 | Воздуховод | 1 |
| 09 | 4350249 | Фильтр | 1 |
| 10 | J460616 | Винт с шайбой | 6 |
| 12 | J031025 | Болт с шайбой | 2 |
| 12 | J281025 замена: J901025 | Болт с шайбой | 2 |
| 14 | 3091234 | Опора | 1 |
| 15 | J031045 | Болт с шайбой | 2 |
| 17 | 4449348 | Воздуховод | 1 |
| 19 | 4445916 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
